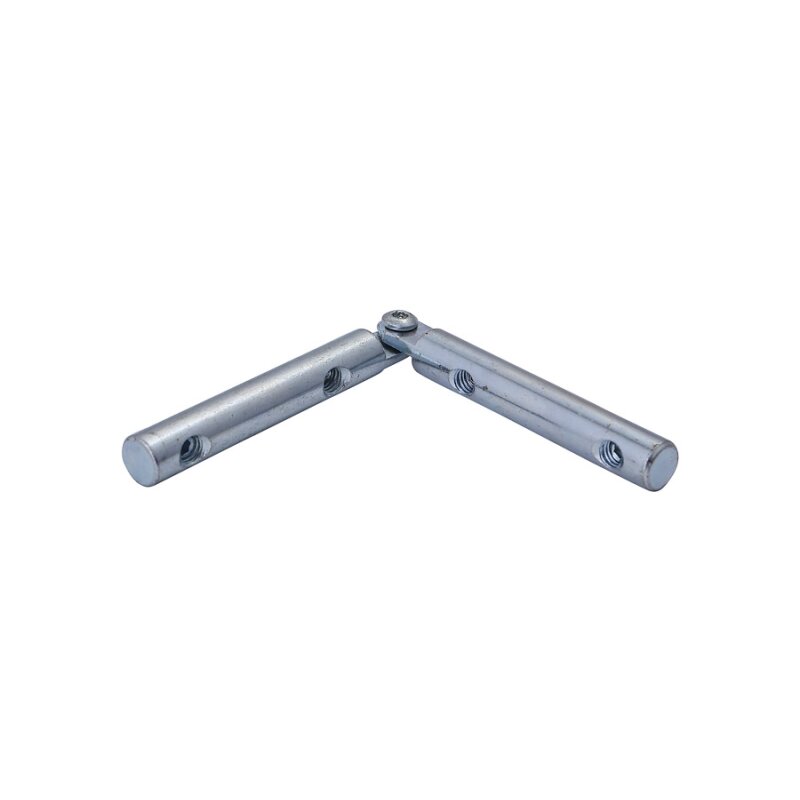

Flexverbinder horizontal für Kederschienen und Aluprofile
Der horizontale Flexverbinder ist ein Verbindungselement für passende Kederschienen und Aluprofile. Er eignet sich besonders für Konstruktionen, bei denen zwei Profile nicht starr, sondern über eine bewegliche Verbindung miteinander gekoppelt werden sollen.
Durch die integrierte Gelenkschraube kann der Verbinder einen Winkel zwischen zwei Profilabschnitten ausgleichen beziehungsweise eine flexible Ausrichtung ermöglichen. Dadurch ist er insbesondere für Anwendungen im Messebau, Zeltbau, bei textilen Spannsystemen, Rahmenkonstruktionen und individuellen Profilsystemen interessant.
Der Flexverbinder besteht aus verzinktem Stahl und wird inklusive 4 Gewindestiften und Gelenkschraube geliefert. Die Gewindestifte dienen zur Fixierung innerhalb der dafür vorgesehenen Profilaufnahme.
Technische Daten
-
Produkt: Flexverbinder horizontal
-
Durchmesser: Ø 11 mm
-
Breite: 74 mm
-
Höhe: 74 mm
-
Material: Stahl, verzinkt
-
Ausführung: horizontal
-
Lieferumfang: 4 Gewindestifte und Gelenkschraube
-
Verwendung: zur beweglichen Verbindung geeigneter Kederschienen und Profile
Flexible Verbindung zwischen zwei Profilen
Im Unterschied zu einer starren Verbindungsachse ermöglicht der Flexverbinder eine bewegliche Verbindung zwischen zwei passenden Profilabschnitten. Das integrierte Gelenk erlaubt es, die Profile abhängig vom Aufbau in unterschiedlichen Winkeln zueinander auszurichten.
Dadurch eignet sich der Verbinder besonders für Konstruktionen, bei denen keine durchgehend gerade Profilstrecke benötigt wird oder sich der Winkel zwischen zwei Schienen an die jeweilige Form des Aufbaus anpassen soll.
Horizontale Ausführung für individuelle Schienenkonstruktionen
Die horizontale Ausführung ist für Anwendungen gedacht, bei denen das Gelenk entsprechend der Einbaurichtung seitlich beziehungsweise horizontal arbeiten soll. So lassen sich verschiedene Profilgeometrien und individuelle Rahmenkonstruktionen realisieren.
Vor der Montage sollte geprüft werden, ob Ø 11 mm sowie die Bauform des Verbinders mit der Aufnahme der verwendeten Kederschiene beziehungsweise des Aluprofils kompatibel sind.
Inklusive 4 Gewindestiften und Gelenkschraube
Zum Lieferumfang gehören vier Gewindestifte, mit denen die beiden Seiten des Flexverbinders innerhalb der jeweiligen Profile fixiert werden können. Die zentrale Gelenkschraube verbindet beide Teile des Verbinders miteinander und bildet den beweglichen Übergang.
Damit steht ein komplettes Verbindungselement für entsprechend ausgelegte Profilsysteme zur Verfügung, ohne dass die grundlegenden Verbindungskomponenten separat ergänzt werden müssen.
Für Messebau und modulare Profilsysteme
Im Messe- und Ausstellungsbau werden Aluminium- und Kederschienen häufig zu individuellen Rahmen- und Präsentationssystemen kombiniert. Der horizontale Flexverbinder kann hier eingesetzt werden, wenn zwei Profile beweglich beziehungsweise in einem variablen Winkel miteinander verbunden werden sollen.
Das ist beispielsweise bei speziellen Rahmenformen, textilen Präsentationssystemen oder individuellen Messekonstruktionen interessant, die sich nicht ausschließlich aus geraden Profilverbindungen zusammensetzen.
Für Zeltbau und textile Konstruktionen
Auch im Zeltbau und bei textilen Konstruktionen kann ein beweglicher Profilverbinder sinnvoll sein. Kederschienen und Aluprofile werden dort beispielsweise zur Aufnahme oder Führung von Planen und Stoffen genutzt.
Wenn Profilabschnitte in einem Winkel zueinander angeordnet werden müssen, kann der Flexverbinder als Verbindung innerhalb einer entsprechend ausgelegten Konstruktion eingesetzt werden.
Für Werbetechnik und Präsentationssysteme
Weitere Anwendungsmöglichkeiten ergeben sich in der Werbetechnik. Textile Spannrahmen, Bannerkonstruktionen, Displays oder andere Präsentationssysteme können aus mehreren Profilabschnitten aufgebaut sein, die je nach Konstruktion nicht immer starr in einer Linie verbunden werden.
Der horizontale Flexverbinder bietet hierfür eine kompakte Möglichkeit, geeignete Profile beweglich miteinander zu koppeln.
Verzinkter Stahl für technische Profilsysteme
Der Flexverbinder ist aus verzinktem Stahl gefertigt. Die verzinkte Oberfläche bietet einen zusätzlichen Oberflächenschutz und eignet sich für zahlreiche technische Anwendungen im Profil- und Schienenbau.
Die tatsächliche Belastbarkeit einer fertigen Konstruktion hängt jedoch immer vom gesamten System ab. Neben dem Verbinder müssen insbesondere Profile, Befestigungen, Gewindestifte und weitere Bauteile für die jeweilige Anwendung geeignet sein.
Kompatibilität vor der Montage prüfen
Da Kederschienen und Aluminiumprofile unterschiedliche Innenaufnahmen und Geometrien besitzen können, sollte vor dem Einbau geprüft werden, ob der Flexverbinder zur vorhandenen Profilserie passt. Entscheidend sind insbesondere der Durchmesser von Ø 11 mm, die jeweilige Profilaufnahme und die Position der Befestigungspunkte.
Mit seiner horizontalen Gelenkausführung, Ø 11 mm Durchmesser, 74 x 74 mm Abmessungen sowie den mitgelieferten 4 Gewindestiften und der Gelenkschraube ist der Flexverbinder eine vielseitige Lösung für bewegliche Verbindungen in passenden Keder- und Aluprofilsystemen.
