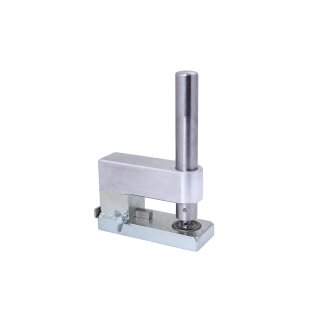

Selbstlochende Einschlagvorrichtung im Komplettsatz – Rundösen nach DIN 7332 ohne Vorlochen verarbeiten
Die selbstlochende Einschlagvorrichtung im Komplettsatz ist eine praktische Lösung für die manuelle Verarbeitung von Rundösen nach DIN 7332. Das Set besteht aus der robusten Einschlagvorrichtung und dem jeweils passenden Werkzeug beziehungsweise Matrizensatz für die gewählte Ösengröße.
Der besondere Vorteil dieses Systems liegt darin, dass Lochen und Verpressen in nur einem Arbeitsgang erfolgen. Ein separates Vorlochen mit einem Rundlocheisen ist bei geeigneten Materialien nicht erforderlich. Dadurch kann die Verarbeitung deutlich schneller und einfacher erfolgen, insbesondere bei Planen, technischen Geweben und beschichteten Textilien.
Der Komplettsatz ist für Rundösen mit 8 mm, 10 mm, 12 mm, 14 mm und 16 mm Innendurchmesser erhältlich. Jede Variante ist auf die jeweilige Ösengröße abgestimmt, sodass Werkzeug, Öse und Material möglichst präzise zusammenarbeiten.
Komplettsatz aus Einschlagvorrichtung und passendem Werkzeug
Im Lieferumfang befindet sich nicht nur die Einschlagvorrichtung selbst, sondern auch das passende Werkzeug für die ausgewählte Ösengröße. Damit erhalten Sie eine aufeinander abgestimmte Lösung zur manuellen Ösenverarbeitung.
Der Matrizensatz übernimmt dabei mehrere Aufgaben gleichzeitig: Er durchtrennt das Material, formt die Öffnung und verpresst anschließend Öse und Scheibe. Dadurch werden einzelne Arbeitsschritte zusammengefasst und die Verarbeitung wird effizienter.
Lochen und Verpressen in einem Arbeitsschritt
Bei der klassischen Ösenverarbeitung muss zunächst ein Loch in das Material gestanzt werden. Anschließend wird die Öse eingesetzt und mit einem separaten Einschlagwerkzeug verpresst. Die selbstlochende Einschlagvorrichtung kombiniert diese Schritte.
Während des Einschlagvorgangs wird das Material durch den passenden Werkzeugsatz ausgestanzt. Gleichzeitig werden Rundöse und Scheibe miteinander verbunden. Dadurch kann bei geeigneten Materialien das separate Vorbereiten der Öffnung entfallen.
Das spart nicht nur Zeit, sondern reduziert auch die Anzahl der benötigten Einzelwerkzeuge am Arbeitsplatz oder bei mobilen Montageeinsätzen.
Welche Einzelwerkzeuge können entfallen?
Durch die selbstlochende Funktionsweise werden bei der Verarbeitung geeigneter Materialien verschiedene klassische Arbeitsschritte zusammengeführt. Dadurch sind in vielen Fällen keine zusätzlichen Werkzeuge zum Vorlochen erforderlich.
-
Rundlocheisen: Das Loch wird direkt während des Einschlagvorgangs erzeugt
-
Separater Einschlagstempel: Die Öse wird mit dem integrierten Werkzeugsatz verpresst
-
Lochungsunterlage: Für das separate Ausstanzen ist keine zusätzliche Schneidunterlage erforderlich
Welche Hilfsmittel im konkreten Anwendungsfall dennoch sinnvoll sind, hängt vom Material, vom Arbeitsplatz und von der jeweiligen Montageart ab.
Erhältlich für Rundösen von 8 bis 16 mm
Die selbstlochende Einschlagvorrichtung ist für mehrere gängige Rundösengrößen erhältlich. Zur Auswahl stehen Varianten für:
- 8 mm Rundösen
- 10 mm Rundösen
- 12 mm Rundösen
- 14 mm Rundösen
- 16 mm Rundösen
Die Größenangabe bezieht sich auf den jeweiligen Innendurchmesser der vorgesehenen Rundöse. Für eine saubere Verarbeitung muss immer der passende Matrizensatz zur jeweiligen Ösengröße verwendet werden.
Passend für Rundösen nach DIN 7332
Der Komplettsatz ist auf die Verarbeitung unserer Rundösen nach DIN 7332 abgestimmt. Werkzeug und Öse müssen hinsichtlich Durchmesser und Form exakt zusammenpassen.
Ein nicht passender Werkzeugsatz kann dazu führen, dass die Öse ungleichmäßig verpresst, beschädigt oder nicht vollständig geschlossen wird. Vor Arbeitsbeginn sollte daher immer geprüft werden, ob die gewählte Ösengröße mit dem eingesetzten Matrizensatz übereinstimmt.
Geeignet für mehrere Lagen Planenstoff
Gemäß Produktangaben kann die Einschlagvorrichtung auch für mehrere Lagen Planenstoff eingesetzt werden. Je nach Material und Ausführung ist eine Verarbeitung von bis zu vier Lagen Planenstoff mit etwa 680 g/m² möglich.
Die tatsächliche Verarbeitbarkeit hängt jedoch von Aufbau, Beschichtung, Festigkeit und Anzahl der Materiallagen ab. Besonders bei mehrlagigen oder sehr festen Materialien empfiehlt sich deshalb eine Probemontage.
Typische Materialien
Die selbstlochende Einschlagvorrichtung eignet sich für verschiedene Materialien, sofern diese mit dem jeweiligen Werkzeugsatz sauber durchtrennt und verpresst werden können. Typische Einsatzmaterialien sind:
- PVC-Planen
- Beschichtete Gewebe
- Technische Textilien
- Banner- und Werbematerialien
- Mesh-Gewebe
- Zeltstoffe
- Mehrlagige Planenbereiche
Bei unbekannten Materialien sollte zunächst an einem Reststück geprüft werden, ob Schnittbild, Verpressung und Halt der Öse den gewünschten Anforderungen entsprechen.
Vorteile der selbstlochenden Einschlagvorrichtung
-
Komplettsatz: Einschlagvorrichtung und passender Matrizensatz in einer Lösung
-
Fünf Größen erhältlich: Für 8, 10, 12, 14 und 16 mm Rundösen
-
Kein separates Vorlochen: Bei geeigneten Materialien erfolgt die Lochung direkt beim Verpressen
-
Zwei Arbeitsschritte kombiniert: Lochen und Ösen setzen in einem Vorgang
-
Manuelle Bedienung: Kein Strom und keine Druckluft erforderlich
-
Für mobile Arbeiten geeignet: Praktisch für Werkstatt, Baustelle und Reparatureinsatz
-
Geeignet für mehrere Materiallagen: Gemäß Produktangaben bis zu vier Lagen Planenstoff mit etwa 680 g/m²
-
Kontrollierte Verarbeitung: Werkzeug und Öse sind aufeinander abgestimmt
Typische Einsatzbereiche
-
Planenkonfektion: Für die Herstellung und Nachrüstung von Befestigungspunkten
-
Planenreparatur: Zum Ersetzen oder Ergänzen beschädigter Rundösen
-
Werbetechnik: Für Banner, Mesh-Gewebe und Spannsysteme
-
Zelt- und Eventbau: Für Zeltwände, Abdeckungen und textile Konstruktionen
-
Landwirtschaft: Für geeignete Abdeckungen, Schutzplanen und textile Systeme
-
Werkstatt und Handwerk: Für regelmäßige manuelle Ösenarbeiten
-
Mobiler Einsatz: Für Montage- und Reparaturarbeiten direkt vor Ort
Besonders praktisch für Reparaturen vor Ort
Da die Einschlagvorrichtung rein manuell arbeitet, ist kein Stromanschluss und keine Druckluftversorgung notwendig. Das macht sie besonders interessant für mobile Arbeiten auf Baustellen, bei Montagen oder bei Reparaturen direkt am Fahrzeug, Anhänger, Zelt oder an einer größeren Plane.
Gerade bei einzelnen Reparaturen kann die Kombination aus Lochung und Verpressung in einem Arbeitsgang den Arbeitsablauf vereinfachen. Zusätzliche Geräte oder umfangreiche Werkstattausstattung sind nicht zwingend erforderlich.
So funktioniert die selbstlochende Einschlagvorrichtung
-
Passende Größe auswählen: Einschlagvorrichtung beziehungsweise Matrizensatz passend zur Rundöse wählen.
-
Ösenposition festlegen: Gewünschte Stelle auf der Plane oder dem Gewebe markieren.
-
Öse und Scheibe einsetzen: Beide Komponenten entsprechend der vorgesehenen Werkzeugaufnahme positionieren.
-
Material einlegen: Plane oder Gewebe glatt und faltenfrei zwischen die Werkzeugteile legen.
-
Werkzeug ausrichten: Einschlagvorrichtung gerade und stabil auf der gewünschten Position ansetzen.
-
Mit dem Hammer einschlagen: Mit einem geeigneten Hammer kontrolliert auf die vorgesehene Schlagfläche schlagen.
-
Werkzeug öffnen: Nach dem Pressvorgang die Einschlagvorrichtung vom Material lösen.
-
Öse kontrollieren: Prüfen, ob die Rundöse gleichmäßig verpresst wurde und sicher im Material sitzt.
Geeigneten Hammer verwenden
Für die Verarbeitung sollte ein ausreichend schwerer Hammer mit geeigneter Schlagfläche verwendet werden. Das notwendige Gewicht hängt unter anderem von der Ösengröße, der Anzahl der Materiallagen und der Festigkeit des Gewebes ab.
Die Einschlagvorrichtung sollte dabei gerade und stabil aufliegen. Seitliche oder verkantete Schläge können das Werkzeug beschädigen und die Öse ungleichmäßig verformen.
Mehrere kontrollierte Schläge sind häufig sinnvoller als ein einzelner extrem harter Schlag.
Hinweise für saubere Ergebnisse
- Matrizensatz immer passend zur verwendeten Rundöse auswählen
- Öse und Scheibe korrekt in das Werkzeug einsetzen
- Material glatt und ohne Falten ausrichten
- Werkzeug möglichst senkrecht zur Materialoberfläche positionieren
- Auf einer stabilen und nicht federnden Arbeitsfläche arbeiten
- Mit kontrollierten und mittigen Hammerschlägen arbeiten
- Bei mehrlagigen Materialien zunächst eine Probeverarbeitung durchführen
- Fertig gesetzte Öse auf gleichmäßige Verpressung kontrollieren
Warum selbstlochende Verarbeitung Zeit sparen kann
Beim klassischen Verfahren werden Lochung und Ösenmontage nacheinander durchgeführt. Dabei muss zunächst das passende Rundlocheisen ausgewählt, die Lochposition ausgestanzt und anschließend auf ein separates Einschlagwerkzeug gewechselt werden.
Die selbstlochende Einschlagvorrichtung reduziert diese Arbeitsschritte. Das Material wird beim Setzen der Öse direkt ausgestanzt. Dadurch können insbesondere bei wiederkehrenden Arbeiten kürzere Bearbeitungszeiten erreicht werden.
Auch das Risiko, dass vorgestanztes Loch und spätere Ösenposition nicht exakt übereinstimmen, wird reduziert, weil beide Arbeitsschritte an derselben Werkzeugposition stattfinden.
Für Einzelarbeiten und kleinere Serien geeignet
Der Komplettsatz ist sowohl für einzelne Reparaturen als auch für regelmäßig wiederkehrende Ösenarbeiten geeignet. Besonders bei kleinen und mittleren Stückzahlen bietet die rein manuelle Verarbeitung eine flexible Alternative zu größeren stationären Pressen.
Für sehr hohe Serienmengen kann dagegen eine stationäre Handhebel-, Fuß- oder Maschinenpresse wirtschaftlicher sein. Die selbstlochende Einschlagvorrichtung punktet vor allem durch ihre Mobilität, den einfachen Aufbau und den Verzicht auf Strom oder Druckluft.
Pflege und Lagerung
Nach der Verwendung sollten Materialreste und ausgestanzte Abschnitte aus dem Werkzeug entfernt werden. Besonders die Schneid- und Formbereiche des Matrizensatzes müssen sauber gehalten werden, damit die selbstlochende Funktion erhalten bleibt.
Die Einschlagvorrichtung sollte trocken gelagert und vor dauerhafter Feuchtigkeit geschützt werden. Stark verschlissene, verformte oder beschädigte Werkzeugteile sollten nicht weiterverwendet werden, da sie das Schnittbild und die Verpressung negativ beeinflussen können.
Sicherheitshinweise
- Werkzeug und Hammer vor Arbeitsbeginn auf Beschädigungen prüfen
- Geeigneten Augenschutz tragen
- Finger während des Einschlagens aus dem Werkzeugbereich halten
- Werkzeug auf einer stabilen Fläche positionieren
- Nur auf die dafür vorgesehene Schlagfläche schlagen
- Keine beschädigten oder stark verschlissenen Matrizen verwenden
- Ausgestanzte Materialreste regelmäßig aus dem Werkzeug entfernen
- Fertig eingesetzte Ösen auf festen und gleichmäßigen Sitz prüfen
Technische Übersicht
| Produktart |
Selbstlochende Einschlagvorrichtung im Komplettsatz |
| Lieferumfang |
Einschlagvorrichtung inklusive passendem Werkzeug beziehungsweise Matrizensatz |
| Geeignet für |
Passende Rundösen nach DIN 7332 |
| Verfügbare Größen |
8 mm, 10 mm, 12 mm, 14 mm und 16 mm |
| Funktion |
Lochen und Verpressen in einem Arbeitsgang |
| Vorlochen erforderlich |
Bei geeigneten Materialien nicht erforderlich |
| Materiallagen |
Gemäß Produktangaben bis zu vier Lagen Planenstoff mit etwa 680 g/m² |
| Antrieb |
Manuell mit geeignetem Hammer |
| Strom / Druckluft |
Nicht erforderlich |
| Typische Materialien |
PVC-Planen, beschichtete Gewebe, technische Textilien, Banner und Mesh |
| Typische Einsatzbereiche |
Planenkonfektion, Reparatur, Werbetechnik, Zeltbau, Landwirtschaft und Montage |
Selbstlochende Einschlagvorrichtung für Rundösen – schnell und flexibel arbeiten
Die selbstlochende Einschlagvorrichtung im Komplettsatz ist eine praktische Lösung für alle, die Rundösen nach DIN 7332 ohne separaten Lochvorgang verarbeiten möchten. Durch die Kombination aus Einschlagvorrichtung und passendem Matrizensatz werden Lochung und Verpressung in einem Arbeitsgang durchgeführt.
Mit Varianten für 8, 10, 12, 14 und 16 mm Rundösen lässt sich der Komplettsatz passend zur gewünschten Ösengröße auswählen. Die rein manuelle Arbeitsweise macht das System besonders flexibel und unabhängig von Strom oder Druckluft.
Damit eignet sich die Einschlagvorrichtung sowohl für die Werkstatt als auch für mobile Reparaturen und Montageeinsätze an Planen, Bannern, Zeltstoffen und technischen Geweben.
Jetzt die passende Größe auswählen und Rundösen nach DIN 7332 in einem Arbeitsgang lochen und verpressen.
