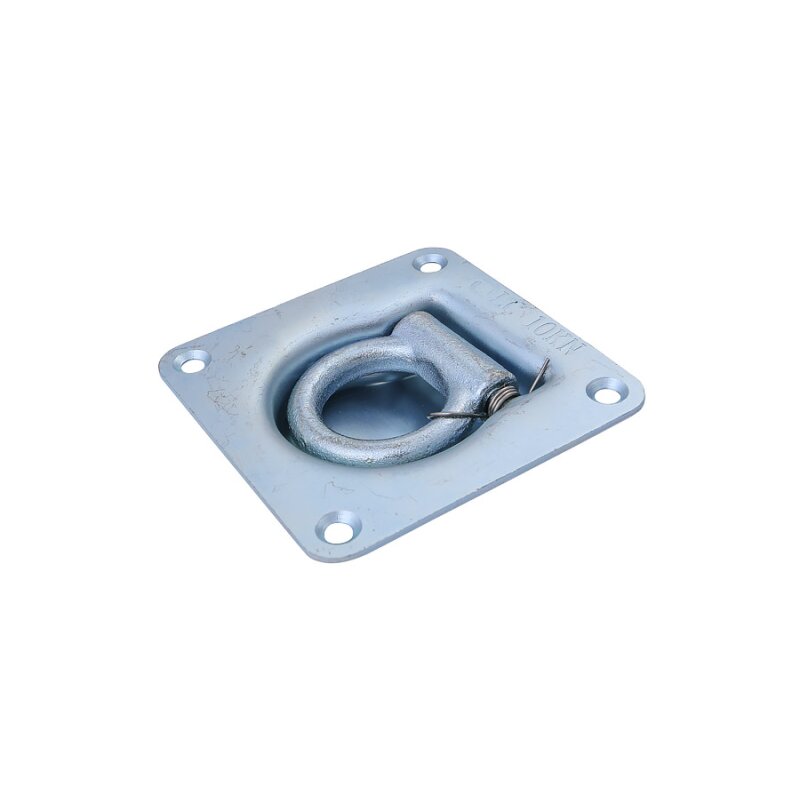

Zurrmulde verzinkt 105 × 105 mm mit abklappbarem Ring für Anhänger und Transporter
Die verzinkte Zurrmulde mit 105 × 105 mm Grundfläche schafft einen praktischen und platzsparenden Befestigungspunkt für die Ladungssicherung. Sie eignet sich für den Einbau in Anhänger, Transporter, Nutzfahrzeuge, Werkstattwagen und andere ausreichend tragfähige Ladeflächen.
Der integrierte, abklappbare Ring mit einem Durchmesser von etwa 40 mm kann mit passenden Zurrgurten, Haken oder Spannseilen kombiniert werden. Wird der Zurrpunkt nicht benötigt, lässt sich der Ring innerhalb der Mulde ablegen. Dadurch bleibt die Ladefläche weitgehend eben und kann weiterhin komfortabel be- und entladen werden.
Versenkter Zurrpunkt für eine zuverlässige Ladungssicherung
Beim Bremsen, Beschleunigen sowie bei Kurven- oder Ausweichmanövern können erhebliche Kräfte auf ungesicherte Transportgüter wirken. Maschinen, Werkzeugkisten, Möbel, Baustoffe, Gartengeräte und andere Gegenstände sollten deshalb so befestigt werden, dass sie während der Fahrt nicht verrutschen, umkippen oder die Ladefläche verlassen können.
Die Zurrmulde bildet einen festen Verbindungspunkt zwischen dem Fahrzeugboden und dem verwendeten Sicherungsmittel. Durch die Montage mehrerer Zurrmulden lassen sich flexible Gurtsysteme aufbauen und unterschiedliche Ladungen aus mehreren Richtungen sichern.
Vorteile der verzinkten Zurrmulde
-
Kompakte Abmessungen: Viereckige Grundfläche von 105 × 105 mm
-
Abklappbarer Ring: Kann bei Nichtgebrauch platzsparend in der Mulde liegen
-
Ringdurchmesser: Ca. 40 mm für passende Haken, Gurte und Spannseile
-
Versenkter Einbau: Die Ladefläche bleibt weitgehend eben und gut nutzbar
-
Verzinkte Oberfläche: Bietet grundlegenden Schutz gegen Korrosion
-
Robuste Stahlkonstruktion: Für regelmäßig beanspruchte Transportanwendungen
-
Vielseitig einsetzbar: Für Anhänger, Transporter, Nutzfahrzeuge und Werkstattwagen
Platzsparende Bauform für gut nutzbare Ladeflächen
Hervorstehende Zurrpunkte können das Verschieben von Kisten, Maschinen oder anderen größeren Gegenständen erschweren. Die versenkte Bauform reduziert störende Erhebungen auf der Ladefläche und eignet sich deshalb besonders für Fahrzeuge, die regelmäßig unterschiedlich beladen werden.
Für einen sauberen Einbau sollte der benötigte Ausschnitt exakt angezeichnet und passend zur tatsächlichen Größe der Zurrmulde hergestellt werden. Vor Beginn der Montage empfiehlt es sich, sämtliche Produktmaße nochmals direkt am Bauteil zu kontrollieren.
Typische Einsatzbereiche
Anhänger und Pkw-Anhänger
In Anhängern kann die Zurrmulde zur Sicherung von Möbeln, Baumaterialien, Werkzeugen, Maschinen oder Gartengeräten eingesetzt werden. Mehrere strategisch angeordnete Befestigungspunkte ermöglichen eine flexible Anpassung an verschiedene Transportgüter.
Bei dünnen Holzböden, Metallblechen oder Verbundplatten sollte geprüft werden, ob eine zusätzliche Gegenplatte erforderlich ist. Sie kann die auftretenden Zugkräfte auf eine größere Fläche verteilen und verhindern, dass Befestigungsmittel aus dem Untergrund herausgezogen werden.
Transporter und Lieferfahrzeuge
In Transportern und Lieferfahrzeugen bietet die versenkte Zurrmulde einen gut erreichbaren Befestigungspunkt für Werkzeugkisten, Pakete, Maschinen und Betriebsausstattung. Der abklappbare Ring stört kaum, wenn der Zurrpunkt gerade nicht verwendet wird.
Vor dem Bohren muss unbedingt geprüft werden, ob sich unterhalb der vorgesehenen Position Leitungen, Kabel, Tanks, Bremsleitungen oder andere Fahrzeugbauteile befinden. Bohrungen und Schnittkanten sollten nach der Montage sorgfältig gegen Feuchtigkeit geschützt werden.
Nutzfahrzeuge und Werkstattwagen
In Nutzfahrzeugen und Werkstattwagen können Zurrmulden zur Sicherung von mobilen Regalen, Werkzeugwagen, Geräten und Maschinen verwendet werden. Eine durchdachte Verteilung der Zurrpunkte erleichtert die Anpassung an wechselnde Transportaufgaben.
Wohnmobile und Freizeitausbauten
Auch in geeigneten Wohnmobilen oder Campingausbauten kann die Zurrmulde zur Befestigung von Fahrrädern, Transportboxen, Campingmöbeln und Ausrüstungsgegenständen dienen. Eingriffe in den Fahrzeugboden müssen dabei besonders sorgfältig geplant und fachgerecht abgedichtet werden.
Geeignet für Zurrgurte, Haken und Spannseile
Der integrierte Ring mit einem Durchmesser von etwa 40 mm kann mit verschiedenen geeigneten Sicherungsmitteln kombiniert werden. Dazu zählen beispielsweise Zurrgurte mit passenden Drahthaken, Klauenhaken oder geeignete Spannseile.
Der verwendete Haken muss vollständig und sicher im Ring sitzen. Auch Gurtband, Nähte, Ratschen und weitere Beschläge sollten frei von Rissen, Verformungen, Korrosion oder starkem Verschleiß sein.
Verzinkter Stahl für verbesserten Korrosionsschutz
Die Zurrmulde besteht aus Stahl und verfügt über eine verzinkte Oberfläche. Die Zinkschicht bietet einen grundlegenden Schutz gegen Feuchtigkeit und Korrosion und macht die Mulde für zahlreiche Anwendungen in Fahrzeugen und Anhängern geeignet.
Bei dauerhaftem Kontakt mit Wasser, Streusalz oder aggressiven Umwelteinflüssen kann der Korrosionsschutz jedoch beeinträchtigt werden. Kratzer, Bohrungen und Schnittkanten sollten deshalb regelmäßig kontrolliert und bei Bedarf nachbehandelt werden.
Fachgerechte Montage der Zurrmulde
Für eine zuverlässige Funktion muss die Zurrmulde auf einer ebenen und ausreichend tragfähigen Fläche befestigt werden. Die Montagekonstruktion muss die beim Verzurren entstehenden Zugkräfte sicher aufnehmen können.
Für den Einbau empfiehlt sich folgende Vorgehensweise:
- Geeignete Position auf der Ladefläche festlegen
- Unterseite auf Kabel, Leitungen und Fahrzeugteile kontrollieren
- Benötigten Ausschnitt exakt anzeichnen
- Ausschnitt herstellen und Schnittkanten entgraten
- Offene Metallbereiche gegen Korrosion schützen
- Zurrmulde mit geeigneten Schrauben befestigen
- Bei Bedarf eine belastbare Gegenplatte einsetzen
- Festen Sitz und freie Beweglichkeit des Rings prüfen
Die Befestigung darf sich unter Belastung nicht lösen oder den Fahrzeugboden verformen. Bei Unsicherheiten hinsichtlich der Tragfähigkeit sollte die Montage durch einen geeigneten Fachbetrieb erfolgen.
Gegenplatte zur besseren Kraftverteilung
Eine Gegenplatte wird auf der Unterseite der Ladefläche montiert und verteilt die auftretenden Kräfte auf einen größeren Bereich. Sie kann insbesondere bei Holzböden, dünnen Blechen und Verbundmaterialien sinnvoll sein.
Ohne ausreichende Lastverteilung besteht die Gefahr, dass Schrauben oder Muttern unter Belastung durch den Boden gezogen werden. Größe, Materialstärke und Ausführung der Gegenplatte müssen deshalb zur jeweiligen Unterkonstruktion und zur vorgesehenen Nutzung passen.
Positionierung mehrerer Zurrmulden
Für eine flexible Ladungssicherung empfiehlt sich häufig der Einbau mehrerer Zurrpunkte. Die Positionen sollten so gewählt werden, dass Gurte möglichst geradlinig verlaufen und nicht über scharfe Kanten geführt werden.
Gleichzeitig müssen die Zurrmulden gut erreichbar bleiben und dürfen das Be- und Entladen nicht unnötig behindern. Vor dem Einbau kann es hilfreich sein, typische Transportgüter probeweise auf der Ladefläche zu positionieren.
Hinweise zur sicheren Verwendung
- Zurrmulde und Befestigung vor jeder Nutzung kontrollieren
- Nur geeignete und unbeschädigte Zurrgurte, Haken oder Seile verwenden
- Haken vollständig und sicher in den Ring einhängen
- Zurrmittel nicht über scharfe oder ungeschützte Kanten führen
- Ladung möglichst formschlüssig auf der Ladefläche positionieren
- Gurte gleichmäßig und kontrolliert spannen
- Befestigungen bei längeren Fahrten regelmäßig überprüfen
- Verformte, gerissene oder stark korrodierte Zurrmulden austauschen
Belastbarkeit des gesamten Zurrsystems beachten
Die zulässige Belastung der Zurrmulde richtet sich nach den technischen Herstellerangaben des konkreten Produkts. Sie darf nicht allein anhand der Größe, der Materialstärke oder des optischen Eindrucks eingeschätzt werden.
Auch Schrauben, Muttern, Gegenplatten, Unterkonstruktion, Haken und Zurrgurte müssen für die auftretenden Kräfte geeignet sein. Die Belastbarkeit des vollständigen Systems wird immer durch das schwächste Bauteil bestimmt.
Ohne eine ausdrückliche Herstellerfreigabe darf die Zurrmulde nicht automatisch als geprüfter Schwerlast-Zurrpunkt eingesetzt werden.
Nicht zum Heben oder zur Personensicherung verwenden
Die Zurrmulde ist für die Sicherung geeigneter Transportgüter vorgesehen. Ohne ausdrückliche Zulassung darf sie nicht zum Heben von Lasten, als Anschlagpunkt für Hebezeuge, als Absturzsicherung oder zur Sicherung von Personen verwendet werden.
Technische Daten
| Produktart |
Zurrmulde mit abklappbarem Ring |
| Form |
Viereckig |
| Material |
Stahl |
| Oberfläche |
Verzinkt |
| Abmessungen |
105 × 105 mm |
| Ringdurchmesser |
Ca. 40 mm |
| Bauform |
Versenkt mit abklappbarem Ring |
| Typische Anwendungen |
Anhänger, Transporter, Nutzfahrzeuge, Werkstattwagen und geeignete Ladeflächen |
Verzinkte Zurrmulde für Anhänger, Transporter und Nutzfahrzeuge
Die Zurrmulde mit 105 × 105 mm Grundfläche und etwa 40 mm Ringdurchmesser bietet einen kompakten und gut zugänglichen Befestigungspunkt für geeignete Zurrgurte, Haken und Spannseile. Durch die versenkte Bauweise bleibt die Ladefläche bei abgelegtem Ring weitgehend eben.
Sie eignet sich für zahlreiche private und gewerbliche Transportaufgaben. Voraussetzung für eine zuverlässige Nutzung sind eine fachgerechte Montage, geeignete Befestigungsmittel und eine ausreichend tragfähige Unterkonstruktion.
Jetzt verzinkte Zurrmulde auswählen und einen praktischen Zurrpunkt für Anhänger, Transporter oder Nutzfahrzeuge schaffen.
Hinweis: Die zulässige Belastung richtet sich nach den technischen Angaben des Produkts sowie nach Befestigung und Unterkonstruktion. Ohne ausdrückliche Zulassung ist die Zurrmulde nicht zum Heben von Lasten oder zur Personensicherung geeignet.
