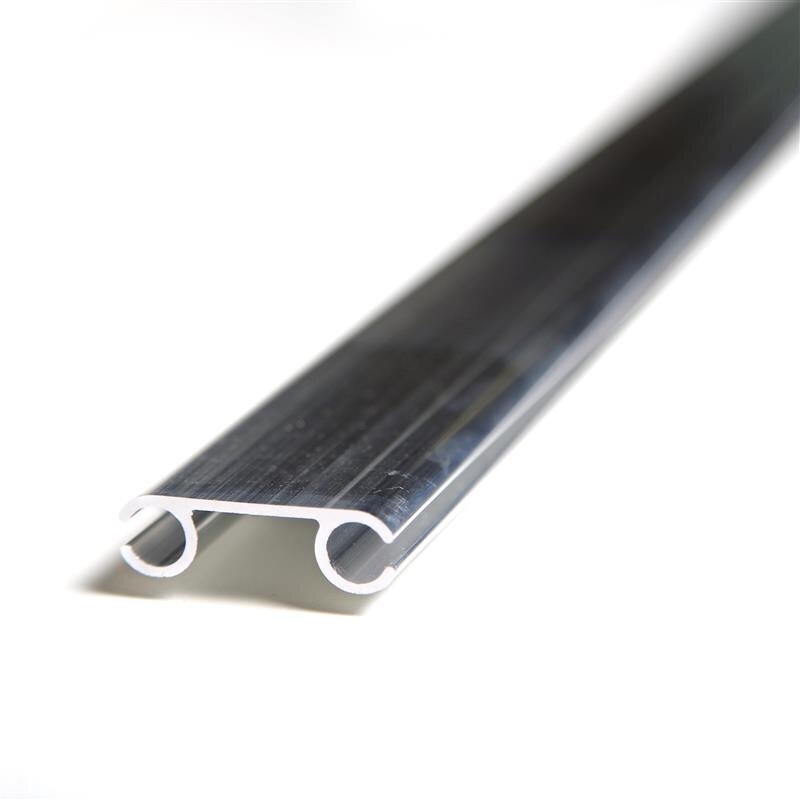

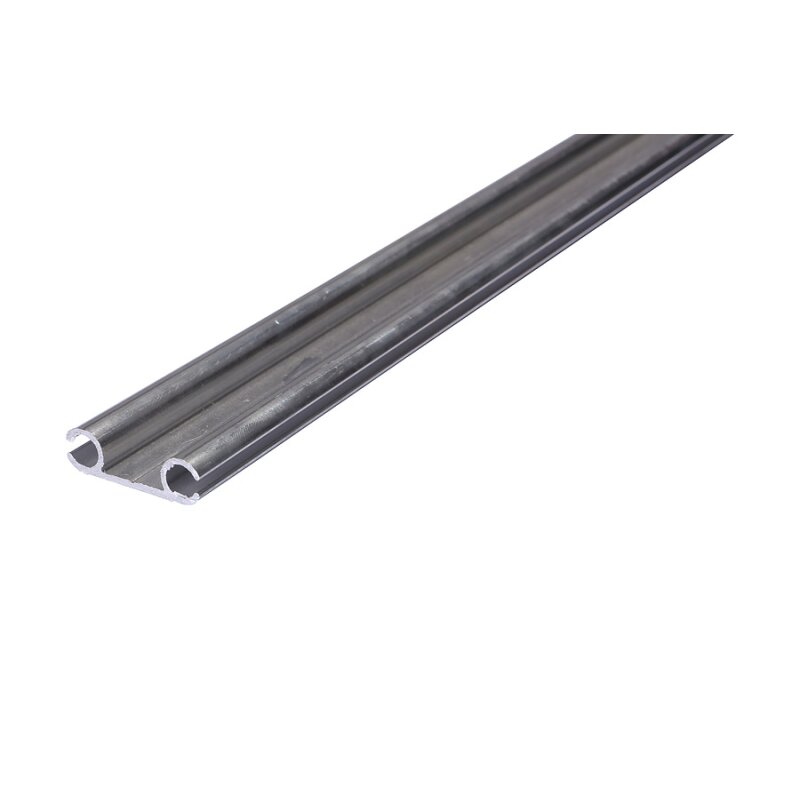

Doppelkederschiene aus Aluminium – doppelte Befestigung für Planen, Keder und textile Konstruktionen
Die Doppelkederschiene aus Aluminium ist eine vielseitige Lösung zur sicheren und gleichmäßigen Befestigung von Planenstoffen, Geweben und anderen textilen Materialien. Durch ihre zwei getrennten Kedernuten können zwei Elemente gleichzeitig aufgenommen und präzise geführt werden.
Damit eignet sich die Schiene besonders für Anwendungen, bei denen mehrere Planen, Zeltbahnen, Seitenwände oder textile Flächen miteinander verbunden werden sollen. Typische Einsatzbereiche sind der Zeltbau, Messebau, Sonnenschutz, Werbetechnik sowie individuelle Planen- und Abdeckungskonstruktionen.
Doppelte Kedernut für flexible Befestigungslösungen
Das zentrale Merkmal der Doppelkederschiene sind die beiden parallel angeordneten Kedernuten. In diese wird jeweils ein am Planenstoff befestigter Keder eingeschoben. Dadurch lassen sich zwei textile Elemente an einer gemeinsamen Schiene aufnehmen.
Die getrennten Kanäle ermöglichen beispielsweise die Verbindung einer Hauptplane mit einer zusätzlichen Seitenwand, einem Anbau oder einem weiteren textilen Bauteil. Beide Elemente werden unabhängig voneinander geführt und können je nach Konstruktion gespannt, ausgetauscht oder demontiert werden.
Gleichmäßige Spannung und saubere Materialführung
Die passgenaue Führung des Keders sorgt dafür, dass der Planenstoff gleichmäßig entlang der Schiene gehalten wird. Im Vergleich zu einzelnen Befestigungspunkten verteilt sich die Zugkraft auf eine längere Strecke. Dadurch kann eine glatte und optisch saubere Verspannung erreicht werden.
Bei fachgerechter Verarbeitung werden Falten, punktuelle Belastungen und ein ungleichmäßiges Durchhängen des Materials reduziert. Dies ist besonders bei großflächigen Planen, Werbebannern, Zeltwänden oder Sonnenschutzkonstruktionen von Vorteil.
Vorteile der Doppelkederschiene
-
Zwei separate Kedernuten:
Zur gleichzeitigen Aufnahme von zwei Planen, Stoffbahnen oder textilen Elementen
-
Gleichmäßige Kraftverteilung:
Der Keder wird über die gesamte Schienenlänge geführt
-
Saubere Verspannung:
Unterstützt eine glatte, faltenarme und optisch hochwertige Oberfläche
-
Robustes Aluminium:
Leicht, stabil und korrosionsbeständig
-
Für verschiedene Kedergrößen:
Geeignet für Keder mit einem Durchmesser von 5,5 bis 7,5 mm
-
Individuell anpassbar:
Als Meterware erhältlich und auf die gewünschte Länge kürzbar
-
Vielseitige Anwendungen:
Für Zeltbau, Messebau, Sonnensegel, Planen, Banner und textile Raumlösungen
Geeignet für Keder von 5,5 bis 7,5 mm
Die Doppelkederschiene ist für Keder mit einem Durchmesser von 5,5 bis 7,5 mm ausgelegt. Dadurch lässt sie sich mit verschiedenen Planenstoffen und textilen Materialien kombinieren.
Für einen zuverlässigen Halt sollte der Kederdurchmesser passend zur Materialstärke und zur vorgesehenen Belastung gewählt werden. Ein zu kleiner Keder kann sich in der Nut bewegen, während ein zu großer Keder das Einschieben erschwert oder nicht vollständig in den Kanal passt.
Vor der Verarbeitung empfiehlt sich deshalb ein kurzer Test mit dem verwendeten Keder und Planenmaterial. So lässt sich prüfen, ob sich das Material leicht einziehen lässt und sicher in der Schiene geführt wird.
Typische Einsatzbereiche der Doppelkederschiene
Zeltbau und textile Anbauten
Im Zeltbau können mit der Doppelkederschiene zwei Stoffbahnen oder Planenelemente miteinander verbunden werden. Sie eignet sich beispielsweise zur Befestigung von Seitenwänden, Vordächern, Erweiterungen oder zusätzlichen Zeltmodulen.
Durch die getrennten Kedernuten können beide Elemente einzeln geführt werden. Das erleichtert den Aufbau, den Austausch einzelner Bahnen und die Anpassung der Konstruktion.
Messebau und Ausstellungen
Bei Messeständen und Ausstellungsflächen dient die Schiene zur Aufnahme von Stoffgrafiken, Werbebannern, Rückwänden oder Raumteilern. Die kontinuierliche Kederführung unterstützt eine gleichmäßige Spannung und ein professionelles Erscheinungsbild.
Die Aluminiumkonstruktion ist vergleichsweise leicht und eignet sich daher auch für temporäre Systeme, die regelmäßig auf- und abgebaut werden.
Sonnensegel und Beschattungssysteme
Auch bei Sonnensegeln, Markisen, Seitenblenden und anderen textilen Sonnenschutzlösungen kann die Doppelkederschiene eingesetzt werden. Sie ermöglicht die Kombination mehrerer Stoffbahnen oder die Verbindung einer Beschattung mit einer zusätzlichen Seitenwand.
Die konkrete Konstruktion muss dabei auf die auftretenden Wind- und Zugkräfte abgestimmt sein. Bei großflächigen oder dauerhaft im Außenbereich eingesetzten Anlagen sollten Unterkonstruktion und Befestigung fachgerecht geplant werden.
Werbebanner und textile Verkleidungen
Für Werbebanner, Fassadenbespannungen oder textile Verkleidungen bietet die Schiene eine gleichmäßige Befestigung ohne zahlreiche sichtbare Einzelhalter. Die Stoff- oder Planenflächen können bei Bedarf aus der Nut gezogen und ausgetauscht werden.
Individuelle Planen- und Abdeckungskonstruktionen
Die Doppelkederschiene eignet sich außerdem für Schutzabdeckungen, Maschinenverkleidungen, Trennwände und andere individuelle Lösungen aus Planenstoffen. Durch die doppelte Nut können unterschiedliche Funktionen in einem Profil kombiniert werden.
Robustes und korrosionsbeständiges Aluminium
Die Schiene besteht aus Aluminium und verbindet ein geringes Eigengewicht mit einer guten Formstabilität. Das Material ist korrosionsbeständig und eignet sich daher sowohl für Innenanwendungen als auch für viele geschützte Außenbereiche.
Aluminium lässt sich mit geeignetem Werkzeug einfach bearbeiten. Die Doppelkederschiene kann auf die benötigte Länge zugeschnitten, gebohrt und an die jeweilige Unterkonstruktion angepasst werden.
Nach dem Kürzen sollten Schnittkanten sorgfältig entgratet werden. Scharfe Kanten können den Keder oder den Planenstoff beim Einschieben beschädigen und sollten deshalb vermieden werden.
Montage und Verarbeitung
Die Montage der Doppelkederschiene richtet sich nach der jeweiligen Unterkonstruktion und der Belastung des Systems. Je nach Anwendung kann die Schiene verschraubt oder mit einer geeigneten Konstruktion verbunden werden.
Bei der Planung sollte berücksichtigt werden, in welche Richtung die beiden Kedernuten zeigen und wie die eingesetzten Planen später gespannt werden. Beide Stoffbahnen benötigen ausreichend Platz, damit sie ohne Knicke oder Reibung aus der Schiene geführt werden können.
- Schienenverlauf vor der Montage exakt ausmessen
- Passenden Kederdurchmesser auswählen
- Befestigungspunkte gleichmäßig verteilen
- Unterkonstruktion auf ausreichende Tragfähigkeit prüfen
- Schiene spannungsfrei und gerade montieren
- Schnittkanten nach dem Kürzen entgraten
- Keder vor dem endgültigen Einbau probeweise einschieben
Meterware für passgenaue Projekte
Die Doppelkederschiene wird als Meterware angeboten. Dadurch erhalten Sie genau die Länge, die für Ihr Projekt benötigt wird. Je nach Konstruktion kann die Schiene als durchgängiges Profil oder in mehreren Teilstücken eingesetzt werden.
Bei längeren Schienenstrecken sollte auf eine saubere Ausrichtung der einzelnen Abschnitte geachtet werden. Übergänge müssen möglichst bündig ausgeführt sein, damit sich die Keder ohne störende Kanten durch die Nut führen lassen.
Für besondere Längen oder individuelle Anforderungen können Sondermaße angefragt werden.
Technische Daten der Doppelkederschiene
| Material |
Aluminium |
| Breite |
40 mm |
| Höhe |
12 mm |
| Materialstärke |
1,7 mm |
| Stegbreite innen |
17 mm |
| Schlitzöffnung |
3 mm |
| Geeigneter Kederdurchmesser |
5,5 bis 7,5 mm |
| Ausführung |
Zwei separate Kedernuten |
| Verkaufseinheit |
Meterware |
Doppelkederschiene für flexible textile Konstruktionen
Die Doppelkederschiene aus Aluminium ist eine praktische Befestigungslösung für Projekte, bei denen zwei Planenstoffe oder textile Elemente gleichzeitig geführt werden sollen. Die beiden Kedernuten ermöglichen eine saubere Materialaufnahme, eine gleichmäßige Verspannung und eine flexible Gestaltung der gesamten Konstruktion.
Ob im Zeltbau, Messebau, bei Sonnenschutzsystemen, Werbebannern oder individuellen Planenlösungen: Die robuste Aluminiumschiene lässt sich vielseitig einsetzen und auf die gewünschte Länge anpassen.
Jetzt Doppelkederschiene als Meterware auswählen und Planen, Keder sowie textile Elemente sauber und zuverlässig miteinander verbinden.
Hinweis: Die Eignung der Schiene ist abhängig von Kederdurchmesser, Planenmaterial, Befestigung, Unterkonstruktion und den auftretenden Zug- und Windlasten. Bei stark belasteten oder sicherheitsrelevanten Konstruktionen sollte die Auslegung fachgerecht geprüft werden.
