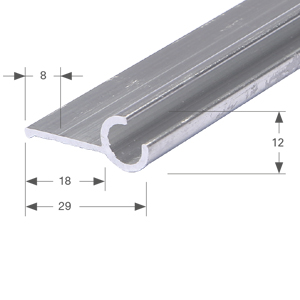

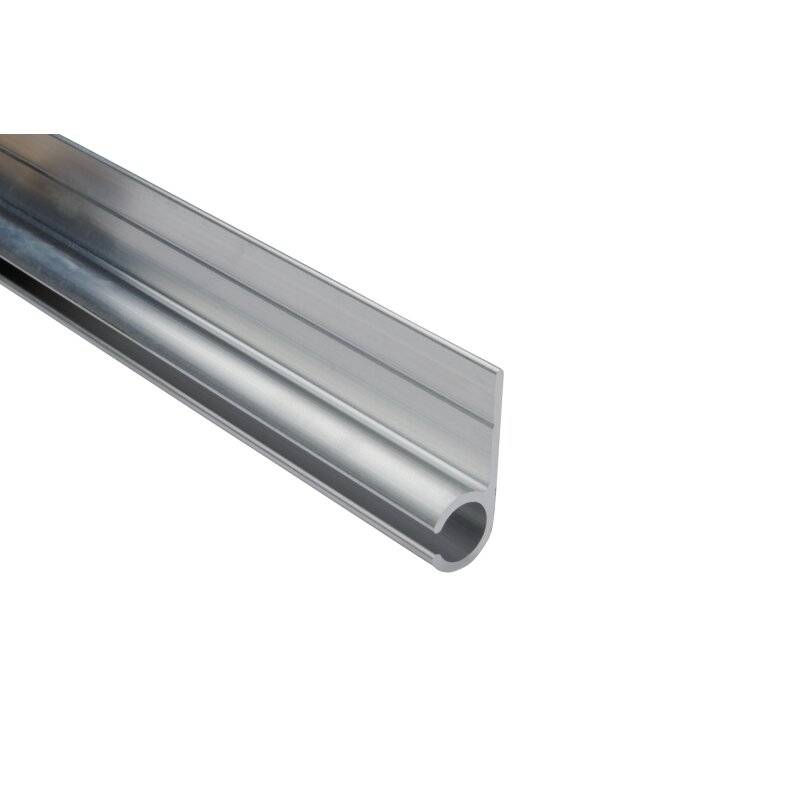

Kederschiene TS 12 × 29 mm aus Aluminium mit seitlichem Kederausgang
Die Kederschiene TS 12 × 29 mm aus Aluminium ist eine kompakte und vielseitige Befestigungslösung für Vorzelte, Sonnensegel, Planen, Markisenstoffe und weitere textile Materialien mit Keder. Ihr besonderes Merkmal ist der seitliche Kederausgang, durch den das eingezogene Material seitlich aus dem Profil geführt wird.
Diese Profilform eignet sich besonders für Konstruktionen, bei denen die Plane oder der Stoff nicht gerade nach vorne, sondern seitlich beziehungsweise in einem definierten Winkel von der Montagefläche weggeführt werden soll. Dadurch kann die Kederschiene beispielsweise an Fahrzeugseiten, Rahmen, Dachkanten oder festen Unterkonstruktionen montiert werden.
Mit einer Gesamtlänge von 6 Metern ermöglicht das Aluminiumprofil lange und weitgehend durchgängige Befestigungsstrecken. Bei Bedarf lässt sich die Schiene auf die gewünschte Länge zuschneiden und an die jeweilige Einbausituation anpassen.
Seitlicher Kederausgang für eine gezielte Materialführung
Der seitliche Kederausgang unterscheidet dieses Profil von Kederschienen mit geradem oder nach unten ausgerichtetem Ausgang. Der Keder wird innerhalb des Profils geführt, während die angeschlossene Plane oder Stoffbahn seitlich aus der Schiene austritt.
Dadurch kann das textile Material kontrolliert in die gewünschte Richtung geführt und gleichmäßig entlang der Schiene gespannt werden. Diese Bauweise ist insbesondere dann von Vorteil, wenn die Montagefläche parallel zur Plane verläuft oder eine seitliche Ableitung des Materials konstruktiv erforderlich ist.
Die durchgängige Kederführung hält das Material nicht nur an einzelnen Punkten, sondern entlang der gesamten Profillänge. Im Vergleich zu Befestigungen mit einzelnen Ösen, Haken oder Schrauben können sich die auftretenden Zugkräfte dadurch gleichmäßiger über die Stoffkante verteilen.
Für Keder mit 5,5 bis 7,5 mm Durchmesser
Der Kederkanal ist für Keder mit einem Durchmesser von 5,5 bis 7,5 mm vorgesehen. Damit eignet sich die Schiene für zahlreiche Vorzelt-, Markisen-, Planen- und Sonnenschutzanwendungen.
Für eine zuverlässige Verbindung müssen Kederdurchmesser, Kederfahne und Stärke des verwendeten Materials aufeinander abgestimmt sein. Ein zu kleiner Keder kann innerhalb des Kanals zu viel Spiel besitzen. Ein zu großer Keder lässt sich dagegen möglicherweise nur schwer einziehen oder belastet die Kederfahne unnötig.
Vor der endgültigen Verarbeitung empfiehlt sich deshalb eine Probe mit einem kurzen Stück Schiene und dem tatsächlich verwendeten Keder. So lässt sich kontrollieren, ob der Keder leicht durch das Profil gleitet und zugleich ausreichend sicher geführt wird.
Stabiles und gut bearbeitbares Aluminiumprofil
Die Kederschiene besteht aus Aluminium und verbindet ein vergleichsweise geringes Eigengewicht mit guter Formstabilität. Dadurch eignet sie sich sowohl für mobile Konstruktionen im Camping- und Fahrzeugbereich als auch für feste Installationen im Planen-, Zelt- und Messebau.
Aluminium lässt sich mit geeignetem Werkzeug gut bearbeiten. Das Profil kann gekürzt, gebohrt und an unterschiedliche Unterkonstruktionen angepasst werden. Dadurch ist eine individuelle Verarbeitung entsprechend der jeweiligen Einbausituation möglich.
Bei unbehandelten Schnitt- und Bohrkanten sollten sämtliche Grate sorgfältig entfernt werden. Scharfe Stellen können den Keder, die Kederfahne oder das textile Material beim Einziehen beschädigen.
Vorteile der Kederschiene TS 12 × 29 mm
-
Seitlicher Kederausgang: Ermöglicht eine gezielte seitliche Führung von Planen, Stoffen und Sonnenschutzmaterialien.
-
Durchgängige Kederaufnahme: Das textile Material wird gleichmäßig entlang der gesamten Schienenlänge gehalten.
-
Für Keder von 5,5 bis 7,5 mm: Geeignet für zahlreiche gebräuchliche Vorzelt-, Markisen- und Planenkeder.
-
6 Meter Profillänge: Ideal für längere Fahrzeugseiten, Planenflächen und durchgängige Konstruktionen.
-
Leicht und stabil: Das Aluminiumprofil bietet eine gute Kombination aus niedrigem Gewicht und Formstabilität.
-
Individuell kürzbar: Die Schiene kann mit geeignetem Werkzeug auf das benötigte Maß zugeschnitten werden.
-
Flexible Befestigung: Je nach Untergrund und Belastung kann das Profil verschraubt oder fachgerecht verklebt werden.
-
Vielseitig einsetzbar: Für Camping, Caravaning, Sonnenschutz, Fahrzeugbau, Zeltbau und Planenbefestigungen.
Typische Einsatzbereiche
Wohnmobile und Wohnwagen
An Wohnmobilen und Wohnwagen kann die Kederschiene zur Befestigung von Vorzelten, Sonnendächern, Seitenwänden oder textilen Erweiterungen eingesetzt werden. Der seitliche Ausgang ermöglicht eine kontrollierte Führung des Materials entlang der Fahrzeugseite.
Vor der Montage muss geprüft werden, ob der Fahrzeugaufbau für die vorgesehene Befestigung geeignet ist. Beim Bohren dürfen keine Kabel, Leitungen, Dämmungen oder tragenden Bauteile beschädigt werden. Sämtliche Bohrstellen sind fachgerecht gegen eindringende Feuchtigkeit abzudichten.
Campingbusse und Fahrzeugausbauten
Auch bei Campingbussen, Kastenwagen und individuellen Fahrzeugausbauten kann die Schiene für Sonnensegel, Vorzelte oder seitliche Wetterschutzbahnen verwendet werden. Das lange Profil ermöglicht eine durchgängige Montage über größere Bereiche der Fahrzeugseite.
Aufgrund des seitlichen Kederausgangs sollte bereits bei der Planung festgelegt werden, in welche Richtung die Stoffbahn später geführt werden soll. Die Einbaurichtung des Profils beeinflusst die Lage und Spannung des Materials.
Vorzelte und mobile Zeltkonstruktionen
Bei Vorzelten und mobilen Zeltanlagen kann die Kederschiene als Aufnahme für Dachbahnen, Seitenwände, Vordächer oder Erweiterungselemente dienen. Die Kederverbindung ist grundsätzlich lösbar, sodass textile Bauteile bei Bedarf herausgezogen, gereinigt oder ausgetauscht werden können.
Markisen, Sonnensegel und Sonnenschutz
Die Kederschiene eignet sich außerdem für geeignete Markisenstoffe, Seitenblenden und Sonnensegel. Durch die seitliche Materialführung kann eine klare Ausrichtung entlang einer Rahmen- oder Dachkonstruktion erreicht werden.
Bei großflächigen oder dauerhaft gespannten Sonnenschutzanlagen können erhebliche Wind- und Zugkräfte auftreten. Unterkonstruktion, Befestigungsmittel und Montageabstände müssen deshalb passend zur jeweiligen Belastung gewählt werden.
Nutzfahrzeuge und Anhänger
An Nutzfahrzeugen, Verkaufsanhängern oder Transportaufbauten kann die Schiene zur Aufnahme von Schutzplanen, seitlichen Abdeckungen und flexiblen Verkleidungen verwendet werden. Die durchgängige Führung ermöglicht eine ordentliche und lösbare Verbindung entlang der Fahrzeug- oder Aufbaukante.
Messebau und Veranstaltungsbereich
Im Messe- und Veranstaltungsbau kann das Profil Banner, textile Raumteiler, Sichtschutzbahnen oder dekorative Stoffflächen aufnehmen. Da sich der Keder wieder aus dem Kanal ziehen lässt, können Motive und Bespannungen bei wechselnden Veranstaltungen ausgetauscht werden.
Planenbau und technische Textilien
Weitere Einsatzmöglichkeiten bestehen bei Schutzabdeckungen, Maschinenverkleidungen, Hallenabtrennungen und anderen technischen Planenanwendungen. Der seitliche Ausgang kann dabei gezielt genutzt werden, um die Plane parallel oder in einem bestimmten Winkel zur Unterkonstruktion auszurichten.
Montage durch Verschrauben
Für dauerhaft belastete Konstruktionen ist eine mechanische Befestigung häufig die zuverlässigste Lösung. Die Schiene wird dazu in geeigneten Abständen vorgebohrt und mit zum Untergrund passenden Schrauben befestigt.
Die erforderlichen Bohr- und Schraubenabstände hängen unter anderem von der Profillänge, der Größe der Planenfläche, den auftretenden Zugkräften und der Tragfähigkeit der Unterkonstruktion ab. Bei Außenanwendungen oder größeren Sonnensegeln können engere Befestigungsabstände erforderlich sein.
Die Kederschiene sollte gerade, spannungsfrei und ohne Verwindung montiert werden. Eine ungleichmäßige Montage kann das Einziehen des Keders erschweren und zu einem unruhigen Verlauf der Stoffbahn führen.
Montage durch Verkleben
Eine Verklebung kann sinnvoll sein, wenn Bohrungen vermieden werden sollen oder der Untergrund eine geeignete Klebeverbindung ermöglicht. Der verwendete Klebstoff muss sowohl für Aluminium als auch für das Material der Unterkonstruktion zugelassen sein.
Vor dem Verkleben müssen die Kontaktflächen gründlich gereinigt und von Staub, Fett, Feuchtigkeit sowie anderen Rückständen befreit werden. Je nach Klebstoff kann eine zusätzliche Vorbehandlung oder Grundierung erforderlich sein.
Die Angaben des Klebstoffherstellers zu Verarbeitungstemperatur, Schichtdicke, Anpressdruck und Aushärtezeit sind zu beachten. Das Profil darf erst belastet werden, wenn die Klebeverbindung vollständig ausgehärtet ist.
Bei großen Planen, starkem Wind oder dauerhaft hohen Zugbelastungen sollte geprüft werden, ob eine Verklebung allein ausreicht oder zusätzlich eine mechanische Sicherung notwendig ist.
Schiene auf die gewünschte Länge zuschneiden
Die 6 Meter lange Kederschiene kann für das jeweilige Projekt individuell gekürzt werden. Dadurch eignet sie sich sowohl für eine lange, durchgehende Befestigung als auch zur Herstellung mehrerer kürzerer Profilstücke.
Für einen sauberen Schnitt sollte eine Metall- oder Aluminiumsäge mit geeignetem Sägeblatt verwendet werden. Das Profil muss während des Sägens sicher fixiert werden, damit der Schnitt gerade und kontrolliert ausgeführt werden kann.
Nach dem Kürzen sind sämtliche Schnittkanten gründlich zu entgraten. Insbesondere am Eingang des Kederkanals dürfen keine scharfen Kanten zurückbleiben. Eine leicht geglättete oder abgerundete Einführkante erleichtert das Einschieben des Keders.
Mehrere Profile hintereinander montieren
Für Befestigungsstrecken von mehr als 6 Metern können mehrere Kederschienen hintereinander montiert werden. Die Profilenden sollten dabei möglichst exakt und bündig aneinanderstoßen.
Versätze oder scharfe Übergänge können verhindern, dass sich der Keder problemlos von einem Profilstück in das nächste ziehen lässt. Vor der endgültigen Montage empfiehlt es sich daher, die Übergänge auszurichten und den Keder probeweise durchzuführen.
Planung der richtigen Einbaurichtung
Da die Schiene über einen seitlichen Kederausgang verfügt, spielt ihre Ausrichtung eine wichtige Rolle. Vor dem Bohren oder Verkleben sollte festgelegt werden, auf welcher Seite die Plane, das Vorzelt oder das Sonnensegel aus dem Profil austreten soll.
Dabei müssen nicht nur die spätere Position des Materials, sondern auch Zugrichtung, Spannpunkte und Bewegungsfreiheit berücksichtigt werden. Eine falsch ausgerichtete Schiene kann dazu führen, dass die Plane ungünstig abknickt oder nicht wie vorgesehen gespannt werden kann.
Hinweise für eine saubere Verarbeitung
- Kederdurchmesser und Kederkanal vor der Montage aufeinander abstimmen
- Seitlichen Kederausgang in der gewünschten Richtung ausrichten
- Profil gerade und ohne Verwindung montieren
- Befestigungsabstände an Belastung und Untergrund anpassen
- Geeignete Schrauben, Dübel oder Klebstoffe auswählen
- Schnitt- und Bohrkanten sorgfältig entgraten
- Keder langsam und ohne Verkanten einziehen
- Bei mehreren Profilen auf bündige Übergänge achten
- Bohrungen an Fahrzeugen zuverlässig gegen Feuchtigkeit abdichten
- Bei Außenkonstruktionen Wind- und Zugbelastungen berücksichtigen
Pflege und regelmäßige Kontrolle
Die Kederschiene sollte regelmäßig auf Beschädigungen, Verformungen und gelockerte Befestigungsmittel kontrolliert werden. Bei Fahrzeugen und mobilen Konstruktionen empfiehlt sich eine Prüfung vor Beginn der jeweiligen Nutzungssaison.
Auch der Keder und die Kederfahne sollten auf Abrieb, Risse oder Materialermüdung untersucht werden. Beschädigte Komponenten können die sichere Führung des textilen Materials beeinträchtigen und sollten rechtzeitig ersetzt werden.
Verschmutzungen innerhalb des Kederkanals lassen sich vorsichtig entfernen. Ein sauberer Kanal erleichtert das Einziehen des Keders und reduziert die Reibung während der Montage.

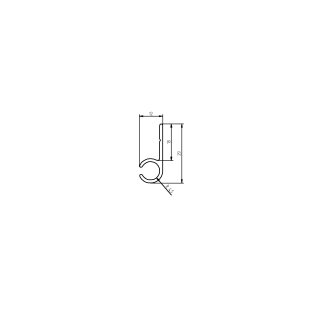

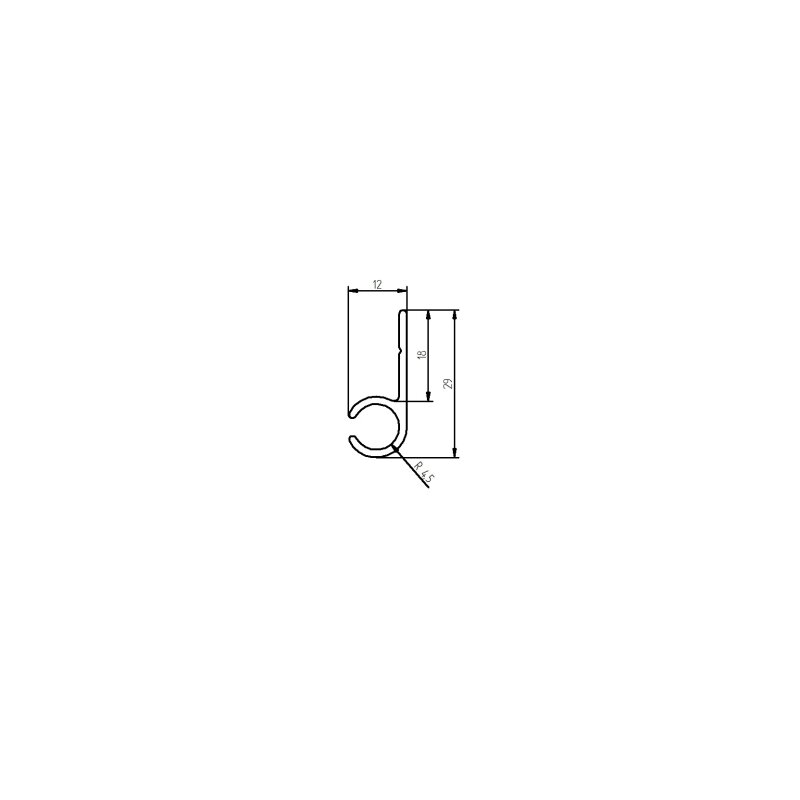

Technische Daten im Überblick
| Produkt |
Kederschiene TS mit seitlichem Kederausgang |
| Material |
Aluminium |
| Profilmaß |
12 × 29 mm |
| Länge |
6.000 mm |
| Geeigneter Kederdurchmesser |
5,5 bis 7,5 mm |
| Kederausgang |
Seitlich |
| Bearbeitung |
Mit geeignetem Werkzeug kürzbar und bohrbar |
| Montage |
Je nach Untergrund und Belastung durch Verschrauben oder geeignete Verklebung |
| Typische Anwendungen |
Vorzelte, Sonnensegel, Planen, Fahrzeugbau, Camping, Messebau und technische Textilien |
Häufige Fragen zur Kederschiene TS mit seitlichem Ausgang
Was ist der Vorteil des seitlichen Kederausgangs?
Der seitliche Ausgang ermöglicht es, die angeschlossene Plane oder Stoffbahn gezielt zur Seite aus dem Profil zu führen. Das ist besonders bei Fahrzeugseiten, Dachkanten und parallel zur Montagefläche verlaufenden Textilien von Vorteil.
Welche Keder passen in die Schiene?
Das Profil ist für Keder mit einem Durchmesser von 5,5 bis 7,5 mm ausgelegt. Zusätzlich müssen die Stärke der Kederfahne und der Aufbau des verwendeten Stoff- oder Planenmaterials berücksichtigt werden.
Kann die 6 Meter lange Kederschiene gekürzt werden?
Ja. Das Aluminiumprofil kann mit einer geeigneten Säge auf die benötigte Länge gebracht werden. Nach dem Zuschnitt müssen Schnittkante und Kedereingang vollständig entgratet werden.
Kann die Schiene an einem Wohnmobil befestigt werden?
Eine Montage an geeigneten Fahrzeugaufbauten ist grundsätzlich möglich. Untergrund, Leitungsverlauf und Tragfähigkeit müssen jedoch vorab geprüft werden. Sämtliche Bohrstellen sind fachgerecht abzudichten.
Ist eine Verklebung ausreichend?
Ob eine Verklebung genügt, hängt vom Untergrund, dem verwendeten Klebstoff und den auftretenden Belastungen ab. Bei großen Planen, Sonnensegeln oder stark belasteten Außenkonstruktionen ist häufig eine mechanische Befestigung oder eine geprüfte Kombination sinnvoll.
Kann die Kederschiene im Außenbereich verwendet werden?
Aluminium eignet sich grundsätzlich für viele Außenanwendungen. Entscheidend sind jedoch auch Befestigungsmittel, Unterkonstruktion, Keder, Planenmaterial und die zu erwartenden Witterungs- sowie Windbelastungen.
Kederschiene TS für Vorzelte, Sonnensegel und Planen
Die Kederschiene TS 12 × 29 mm aus Aluminium mit seitlichem Kederausgang ist eine praktische Lösung für Konstruktionen, bei denen textile Materialien kontrolliert seitlich aus dem Profil geführt werden sollen. Sie eignet sich unter anderem für Vorzelte, Markisenstoffe, Sonnensegel, Fahrzeugplanen und technische Abdeckungen.
Durch ihre Länge von 6 Metern lassen sich größere Befestigungsstrecken mit wenigen Übergängen realisieren. Das Aluminiumprofil kann individuell zugeschnitten, gebohrt und abhängig von Untergrund und Belastung verschraubt oder fachgerecht verklebt werden.
Die Kederaufnahme für Durchmesser von 5,5 bis 7,5 mm ermöglicht die Kombination mit verschiedenen Planen- und Stoffsystemen. In Verbindung mit einer passenden Unterkonstruktion entsteht eine saubere, lösbare und gleichmäßige textile Befestigung.
Jetzt Kederschiene TS 12 × 29 mm mit seitlichem Kederausgang auswählen und Vorzelte, Sonnensegel oder Planen gezielt und zuverlässig befestigen.
Hinweis: Die Eignung der Kederschiene hängt vom verwendeten Keder, dem Stoff- oder Planenmaterial, der Befestigungsart, der Unterkonstruktion und den auftretenden Belastungen ab. Bei großflächigen, dauerhaft gespannten oder sicherheitsrelevanten Konstruktionen sollte die Auslegung fachgerecht geprüft werden.
