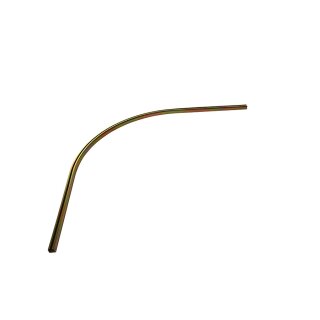

Kreisbogen 90° für Vorhangschienen – 60 cm Radius, 2 m gestreckte Länge
Der Kreisbogen 90° für Vorhangschienen ist die passende Ergänzung für Schienensysteme, die nicht ausschließlich gerade verlaufen sollen. Mit einem Radius von 60 cm ermöglicht der Bogen eine Richtungsänderung um 90° und eignet sich dadurch besonders für Ecklösungen, L-förmige Vorhangsysteme und flexible Raumtrennungen.
Die gestreckte Länge beträgt 2 Meter. Dadurch lässt sich der Kreisbogen gezielt in die Planung längerer Schienenverläufe integrieren. Die gelb verzinkte Oberfläche bietet gegenüber unbehandeltem Stahl einen verbesserten Korrosionsschutz und verleiht dem Bauteil eine typische metallische Optik.
Technische Daten des 90°-Kreisbogens
-
Produktart: Kreisbogen für Vorhang- und Laufschienen
-
Winkel: 90°
-
Radius: 60 cm / 600 mm
-
Gestreckte Länge: 2 m / 2.000 mm
-
Oberfläche: gelb verzinkt
-
Anwendung: Für geeignete Vorhang-, Lauf- und Schienensysteme
90°-Bogen für Schienenverläufe um die Ecke
Gerade Vorhangschienen reichen nicht immer aus, wenn Vorhänge oder Planen um eine Ecke geführt werden sollen. Der 90°-Kreisbogen ermöglicht einen kontinuierlichen Übergang zwischen zwei unterschiedlich ausgerichteten Schienenstrecken.
Dadurch können geeignete Laufrollen oder Gleiter vom geraden Schienenabschnitt in den gebogenen Bereich und anschließend in die nächste Schienenrichtung geführt werden. So lassen sich beispielsweise L-förmige Abtrennungen oder Vorhangsysteme entlang mehrerer Raumseiten realisieren.
Radius von 60 cm
Der Kreisbogen besitzt einen Radius von 60 cm beziehungsweise 600 mm. Dieser Radius bestimmt den Kurvenverlauf des Profils und muss bereits bei der Planung der Anlage berücksichtigt werden.
Insbesondere bei begrenzten Platzverhältnissen sollte vor der Montage geprüft werden, ob für den Bogen ausreichend Raum vorhanden ist. Dabei müssen neben dem eigentlichen Schienenverlauf auch angrenzende Wände, Deckenbauteile, Maschinen, Regale oder andere Einbauten berücksichtigt werden.
2 Meter gestreckte Länge
Die gestreckte Länge des Kreisbogens beträgt 2 Meter. Diese Angabe bezeichnet die Länge des Schienenprofils entlang beziehungsweise vor der Biegung und ist besonders für die Planung der gesamten Schienenstrecke relevant.
Bei der Maßaufnahme sollten daher sowohl die angrenzenden geraden Schienenstücke als auch der Platzbedarf des 90°-Bogens berücksichtigt werden.
Für Vorhangschienen und flexible Raumtrennungen
Der Kreisbogen eignet sich als Systemkomponente für unterschiedliche Vorhang- und Abtrennlösungen. Er kann beispielsweise dort verwendet werden, wo eine textile Trennung nicht geradlinig, sondern über eine Ecke hinweg verlaufen soll.
-
Werkstätten: Für flexible Abtrennungen von Arbeitsbereichen
-
Lagerhallen: Für L-förmige Planen- und Vorhangsysteme
-
Industrie: Für geeignete Hallen- und Arbeitsplatzabtrennungen
-
Messe- und Veranstaltungsbau: Für flexible Raumführungen und Vorhangsysteme
-
Gewerbe: Für variable Raumteilungen und Sichtschutzlösungen
Für geeignete sendzimirverzinkte Vorhangschienen
Der Kreisbogen ist für die Kombination mit geeigneten sendzimirverzinkten Vorhangschienen vorgesehen. Damit ein möglichst gleichmäßiger Übergang zwischen gerader Schiene und Bogen entsteht, müssen Profilform und Abmessungen der verwendeten Komponenten zueinander passen.
Auch Laufrollen, Gleiter, Verbindungselemente und Rollenstopper sollten auf das jeweilige Schienensystem abgestimmt werden.
Gelb verzinkte Oberfläche
Die gelb verzinkte Ausführung schützt die Metalloberfläche besser vor Korrosion als unbehandelter Stahl. Dadurch eignet sich der Kreisbogen für zahlreiche typische Anwendungen in Werkstatt, Lager, Gewerbe und Industrie.
Bei dauerhaft hoher Feuchtigkeit, aggressiver Umgebungsluft oder direkter Bewitterung sollte dennoch geprüft werden, ob die vorhandene Verzinkung für die konkreten Einsatzbedingungen ausreichend ist.
Sauberer Übergang zwischen gerader Schiene und Kreisbogen
Für einen möglichst gleichmäßigen Lauf der Rollen ist eine präzise Montage besonders wichtig. Die Übergänge zwischen gerader Vorhangschiene und Kreisbogen sollten möglichst bündig ausgerichtet werden.
Höhen- oder Seitenversätze können den Lauf der Rollen beeinträchtigen. Nach der Montage empfiehlt es sich daher, den Übergang mit den tatsächlich verwendeten Laufrollen beziehungsweise Gleitern zu prüfen.
Planung des Schienenverlaufs
Vor der Montage sollte der vollständige Verlauf des Vorhangschienensystems geplant werden. Dabei sind insbesondere folgende Punkte zu berücksichtigen:
- Position des 90°-Kreisbogens
- Platzbedarf des 60-cm-Radius
- Länge der angrenzenden Schienenstücke
- Position der Befestigungspunkte
- Gewicht und Größe des Vorhangs oder der Plane
- Passende Laufrollen beziehungsweise Gleiter
- Gewünschte Öffnungs- und Parkposition des Vorhangs
Verbindung mit geraden Vorhangschienen
Der Kreisbogen 90° wird an seinen Enden mit passenden geraden Schienenabschnitten verbunden. Hierfür sollten geeignete Verbindungselemente verwendet werden, die zum jeweiligen Profil passen.
Die Schienenenden sollten möglichst exakt fluchtend montiert werden, damit im inneren Laufkanal keine störenden Kanten oder Stufen entstehen. Dies unterstützt die gleichmäßige Bewegung der Laufrollen durch das gesamte System.
Wichtige Hinweise zur Montage
- Schienenverlauf vor der Montage vollständig ausmessen
- Radius von 60 cm bei der Raumplanung berücksichtigen
- Nur passende Schienen und Verbindungselemente verwenden
- Anschlussstellen möglichst bündig ausrichten
- Befestigungspunkte auf Untergrund und Vorhanggewicht abstimmen
- Geeignete Laufrollen oder Gleiter verwenden
- Nach der Montage eine Funktionsprüfung durchführen
- Bei offenen Schienenenden passende Rollenstopper einsetzen
Belastung des gesamten Vorhangsystems beachten
Die Belastbarkeit eines Vorhangsystems wird nicht allein durch den Kreisbogen bestimmt. Auch gerade Schienen, Befestigungen, Verbindungsmuffen, Laufrollen, Vorhanggewicht und Unterkonstruktion müssen für die jeweilige Anwendung geeignet sein.
Gerade bei größeren oder häufig bewegten Vorhängen sollte daher das vollständige Schienensystem betrachtet und entsprechend dimensioniert werden.
Kreisbogen 90° für individuelle Vorhangschienen-Systeme
Der Kreisbogen 90° mit 60 cm Radius und 2 m gestreckter Länge ist eine praktische Ergänzung für Vorhangschienen, die über Eck geführt werden sollen. Er ermöglicht eine kontinuierliche Richtungsänderung und erweitert gerade Laufschienen zu individuell geplanten Schienenverläufen.
In Kombination mit passenden Vorhangschienen, Laufrollen, Verbindungselementen und Befestigungen lassen sich damit flexible Lösungen für Werkstätten, Hallen, Lagerbereiche, Gewerberäume und weitere Anwendungen aufbauen.
