Vorhangschienen, Laufschienen und C-Profile für Hallentore, Schiebevorhänge und Raumtrennungen
Vorhangschienen, Laufschienen und C-Profile bilden die Grundlage für flexible Schiebe- und Trennsysteme in Industrie, Gewerbe, Werkstatt und Lager. Sie eignen sich für Hallenvorhänge, Schiebeplanen, Planenabtrennungen, flexible Raumteiler und geeignete Torsysteme und ermöglichen eine saubere Führung von Vorhängen und Planen entlang definierter Laufwege.
Durch den modularen Aufbau lassen sich die Schienensysteme an unterschiedliche Raumgrößen, Einbausituationen und Anwendungen anpassen. Je nach Projekt können gerade Schienenstrecken, Wand- oder Deckenbefestigungen, Rollen, Stopper, Verbindungsmuffen und Kreisbögen miteinander kombiniert werden.

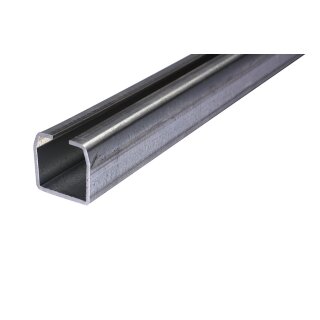

Die Schienen bestehen aus sendzimirverzinktem Stahl. Die verzinkte Oberfläche bietet gegenüber unbehandeltem Stahl einen verbesserten Korrosionsschutz und ist dadurch für viele gewerbliche und industrielle Anwendungen geeignet.
Flexible Schienensysteme für Hallen, Werkstätten und Gewerbe
In großen Räumen müssen Arbeitsbereiche häufig flexibel getrennt oder bei Bedarf wieder geöffnet werden. Mit einem Schienensystem lassen sich Vorhänge und Planen verschiebbar aufhängen und entlang der vorgesehenen Strecke bewegen.
Dadurch können beispielsweise Arbeitsbereiche voneinander getrennt, Lagerzonen abgegrenzt oder große Hallenöffnungen mit einer beweglichen Planenlösung ausgestattet werden. Im Gegensatz zu einer fest eingebauten Wand bleibt die Raumaufteilung flexibel und kann an wechselnde Anforderungen angepasst werden.
Vorhangschiene, Laufschiene und C-Profil – was ist der Unterschied?
Die Begriffe Vorhangschiene, Laufschiene und C-Profil werden bei diesen Systemen häufig im gleichen Zusammenhang verwendet. Das C-Profil bildet die eigentliche Schiene, in der geeignete Rollen oder Laufwagen geführt werden. Über diese Rollen wird anschließend der Vorhang beziehungsweise die Plane mit dem Schienensystem verbunden.
Je nach Profilgröße und Systemausführung stehen passende Rollen, Befestigungselemente und weitere Zubehörteile zur Verfügung. Entscheidend ist, dass alle Komponenten auf das jeweilige Profil abgestimmt sind.
Vorteile modularer Vorhangschienen-Systeme
-
Flexible Raumaufteilung: Geeignet für verschiebbare Vorhänge, Planen und textile Abtrennungen
-
Modular erweiterbar: Mit Verbindungsmuffen, Rollen, Stoppern, Befestigungsmuffen und Kreisbögen kombinierbar
-
Wand- oder Deckenmontage: Anpassung an unterschiedliche Einbausituationen möglich
-
Mehrere Profilgrößen: Profile 13, 45, 100 und 350 für unterschiedliche Konstruktionen
-
Sendzimirverzinkter Stahl: Verbesserter Korrosionsschutz gegenüber unbehandeltem Stahl
-
Individuell planbar: Gerade Strecken und Eckführungen lassen sich je nach System kombinieren
Vorhangschienen und C-Profile im Überblick
Für unterschiedliche Konstruktionen stehen mehrere Profilgrößen zur Verfügung. Die Profile unterscheiden sich in Höhe, Breite und Materialstärke und sollten passend zur vorgesehenen Anwendung ausgewählt werden.
| Profil-Nr. |
Höhe |
Breite |
Materialstärke |
| 13 |
19 mm |
19 mm |
1,3 mm |
| 45 |
24 mm |
25 mm |
1,3 mm |
| 100 |
28 mm |
30 mm |
2,0 mm |
| 350 |
40 mm |
40 mm |
2,5 mm |
Profil 13 für kompakte Schienensysteme
Das Profil 13 besitzt eine Höhe und Breite von jeweils 19 mm sowie eine Materialstärke von 1,3 mm. Durch die kompakte Bauform eignet es sich für entsprechend ausgelegte Vorhang- und Schienensysteme.
Vor der Auswahl sollte geprüft werden, ob Rollen, Befestigungselemente und Vorhanggewicht zur Profilgröße passen.
Profil 45 für größere Vorhangkonstruktionen
Das Profil 45 ist 24 mm hoch, 25 mm breit und besitzt eine Materialstärke von 1,3 mm. Es stellt eine größere Ausführung gegenüber Profil 13 dar und kann für entsprechend dimensionierte Schiebevorhang- und Planensysteme eingesetzt werden.
Profil 100 für größere Schienensysteme
Mit 28 mm Höhe, 30 mm Breite und 2,0 mm Materialstärke bietet das Profil 100 eine nochmals stärker ausgeführte Schienenvariante. Es eignet sich für passende Vorhang-, Planen- und Hallenkonstruktionen, bei denen eine größere Profilgeometrie vorgesehen ist.
Profil 350 für groß dimensionierte Konstruktionen
Das Profil 350 besitzt eine Höhe und Breite von jeweils 40 mm sowie eine Materialstärke von 2,5 mm. Es ist damit die größte der aufgeführten Profilvarianten und für entsprechend ausgelegte Schienensysteme vorgesehen.
Welche Profilgröße tatsächlich benötigt wird, sollte anhand des gesamten Systems beurteilt werden. Neben dem Gewicht des Vorhangs spielen unter anderem Schienenlänge, Anzahl und Ausführung der Rollen, Befestigungsabstände sowie die Nutzungshäufigkeit eine Rolle.
Passende Rollen für Vorhang- und Laufschienen
Die Vorhangrollen beziehungsweise Laufrollen werden innerhalb des C-Profils geführt und stellen die bewegliche Verbindung zwischen Schiene und Vorhang her. Je nach Schienensystem und Anwendung können unterschiedliche Rollenausführungen verwendet werden.
Neben Einzelrollen stehen auch Doppelrollen für entsprechend ausgelegte Systeme zur Verfügung. Bei der Auswahl sollte darauf geachtet werden, dass Rollen und Schienenprofil zueinander passen.
Rollenstopper begrenzen den Laufweg
Mit passenden Rollenstoppern lässt sich der Laufweg innerhalb der Schiene begrenzen. Sie können beispielsweise am Ende einer Schienenstrecke eingesetzt werden, damit die Rollen nicht unbeabsichtigt aus dem Profil herauslaufen.
Außerdem lassen sich damit definierte Endpositionen für Vorhänge oder Schiebeplanen festlegen.
Wandbefestigung für Laufschienen
Soll die Vorhangschiene direkt beziehungsweise mit geringem Abstand entlang einer Wand verlaufen, können passende Wandbefestigungsmuffen verwendet werden.
Sie verbinden die Laufschiene mit der Wand und ermöglichen eine kompakte Montage entlang der vorgesehenen Strecke. Die eingesetzten Schrauben und Dübel sollten dabei auf den vorhandenen Wanduntergrund und die Konstruktion abgestimmt werden.
Deckenbefestigung für flexible Raumtrennungen
Für frei im Raum verlaufende Vorhangsysteme bietet sich eine Deckenmontage an. Mit passenden Deckenbefestigungsmuffen können Lauf- und Vorhangschienen direkt beziehungsweise deckennah montiert werden.
Diese Variante eignet sich insbesondere für Hallen, Werkstätten oder Lagerräume, in denen ein Vorhang nicht unmittelbar entlang einer vorhandenen Wand verlaufen soll.
Verbindungsmuffen für längere Schienenstrecken
Wenn eine einzelne Laufschiene für die benötigte Strecke nicht ausreicht, können mehrere Schienenelemente mit geeigneten Verbindungsmuffen miteinander kombiniert werden.
Damit lassen sich längere gerade Schienenverläufe aufbauen. Für einen gleichmäßigen Lauf der Rollen ist eine saubere Ausrichtung der einzelnen Schienenteile besonders wichtig.
Kreisbögen für Schienenverläufe um 90°
Nicht jede Vorhangschiene muss ausschließlich gerade verlaufen. Für geeignete Systeme stehen 90°-Kreisbögen mit 60 cm Radius zur Verfügung.
Damit können Schiebevorhänge beispielsweise um eine Ecke geführt oder seitlich in einen anderen Bereich verschoben werden. Voraussetzung ist, dass Bogen, Rollen und Schienenprofil miteinander kompatibel sind.
Verbindung zwischen Plane und Laufschiene
Die Plane beziehungsweise der Vorhang wird über geeignete Rollen und Verbindungselemente mit dem Schienensystem verbunden. Je nach Konstruktion können hierfür passende Ösen, Halterungen oder Nieten eingesetzt werden.
Die Aufhängepunkte sollten gleichmäßig über den Vorhang verteilt und auf Material sowie Konstruktion abgestimmt sein. Insbesondere bei größeren Vorhängen ist eine sorgfältige Planung der Rollenabstände sinnvoll.
Typische Einsatzbereiche für Vorhangschienen
-
Produktionshallen: Für flexible Abtrennungen zwischen Arbeits- und Maschinenbereichen
-
Lagerhallen: Zur variablen Unterteilung von Lager- und Verkehrsflächen
-
Werkstätten: Für Schiebevorhänge und textile Arbeitsplatztrennungen
-
Fahrzeug- und Servicebereiche: Für geeignete Vorhang- und Abtrennsysteme
-
Messe- und Veranstaltungsbau: Für flexible Vorhänge und mobile Raumtrennungen
-
Gewerbliche Räume: Für variable Arbeits- und Funktionsbereiche
-
Planen- und Schutzsysteme: Für verschiebbare Planen und geeignete Abdeckkonstruktionen
Vorhangschienen für Hallentore und Schiebeplanen
In entsprechend ausgelegten Konstruktionen können Laufschienen auch für Schiebeplanen und flexible Hallentor-Lösungen eingesetzt werden. Die Plane wird dabei über Rollen entlang der Schienenstrecke geführt und kann je nach Aufbau geöffnet, geschlossen oder seitlich zusammengeschoben werden.
Bei solchen Anwendungen sollten Profil, Rollen, Aufhängung und Befestigung auf das Gewicht und die Abmessungen der Plane abgestimmt werden.
Flexible Raumtrennungen mit Planenvorhängen
Ein häufiges Einsatzgebiet sind flexible Raumtrennungen. Statt feste Wände einzubauen, können Bereiche mit verschiebbaren Planen oder Vorhängen voneinander getrennt werden.
Das ist beispielsweise in Werkstätten, Hallen oder Lagerräumen praktisch, wenn Arbeitsbereiche nur zeitweise getrennt werden sollen. Wird die Abtrennung nicht benötigt, kann der Vorhang entlang der Schiene verschoben werden.
Sendzimirverzinkter Stahl für professionelle Schienensysteme
Die Schienen sind aus sendzimirverzinktem Stahl gefertigt. Die Zinkschicht bietet einen verbesserten Korrosionsschutz gegenüber unbehandeltem Stahl und eignet sich dadurch für viele typische Anwendungen in Industrie, Werkstatt und Gewerbe.
Bei dauerhaft stark korrosiven, chemisch belasteten oder maritimen Umgebungen sollte geprüft werden, ob die jeweilige Materialausführung für den vorgesehenen Einsatz geeignet ist.
Das passende Vorhangschienen-System planen
Bei der Planung sollte nicht nur die gewünschte Schienenlänge berücksichtigt werden. Entscheidend ist das Zusammenspiel aller Komponenten.
-
Profilgröße: Passend zur geplanten Konstruktion auswählen
-
Schienenlänge: Gesamten gewünschten Verlauf berücksichtigen
-
Rollen: Passend zum Profil und zur Anwendung auswählen
-
Aufhängepunkte: Gleichmäßig und passend zum Vorhang anordnen
-
Wand- oder Deckenmontage: Entsprechend der baulichen Situation festlegen
-
Verbindungsmuffen: Für längere Schienenstrecken einplanen
-
Kreisbögen: Für geeignete Richtungsänderungen berücksichtigen
-
Rollenstopper: Zum Begrenzen des Laufwegs einsetzen
Untergrund und Befestigung berücksichtigen
Die Befestigung des Schienensystems ist ein wesentlicher Bestandteil der gesamten Konstruktion. Schrauben, Dübel und Befestigungsmuffen müssen zum vorhandenen Untergrund passen.
Bei größeren oder stärker belasteten Anlagen sollte außerdem geprüft werden, ob Wand, Decke oder vorhandene Stahlkonstruktion für die vorgesehene Befestigung geeignet ist. Die zulässige Belastung eines einzelnen Profils oder Zubehörteils darf dabei nicht mit der Tragfähigkeit des vollständigen Systems gleichgesetzt werden.
Modularer Aufbau für Erweiterung und Anpassung
Ein Vorteil der Laufschienen- und Vorhangschienen-Systeme ist ihr modularer Aufbau. Bei geeigneter Planung können einzelne Komponenten ergänzt oder ausgetauscht werden, wenn sich Anforderungen später ändern.
So lassen sich beispielsweise zusätzliche Schienenabschnitte, Verbindungsmuffen, Rollen oder Stopper ergänzen. Das macht die Systeme besonders interessant für gewerbliche Bereiche, in denen sich Raumaufteilungen oder Arbeitsabläufe im Laufe der Zeit verändern können.
Vorhangschienen und Zubehör als komplettes System zusammenstellen
Für eine funktionierende Schiebevorhang- oder Planenanlage werden neben dem eigentlichen C-Profil beziehungsweise der Laufschiene weitere Komponenten benötigt. Dazu können je nach Konstruktion Rollen, Befestigungsmuffen, Verbindungsmuffen, Kreisbögen, Rollenstopper und passende Verbindungselemente für die Plane gehören.
Alle Bauteile sollten aufeinander abgestimmt und passend zur jeweiligen Profilgröße ausgewählt werden. Dadurch lässt sich ein individuelles Schienensystem für Hallenvorhänge, Schiebeplanen und flexible Raumtrennungen zusammenstellen.
Vorhangschienen, Laufschienen und C-Profile für professionelle Anwendungen
Ob Hallenvorhang, Werkstattabtrennung, Schiebeplane, flexibler Raumteiler oder geeignetes Hallentor-System – Vorhangschienen und C-Profile bieten eine vielseitige Grundlage für bewegliche Planen- und Vorhangkonstruktionen.
Mit den Profilgrößen 13, 45, 100 und 350 sowie passenden Rollen, Stoppern, Wand- und Deckenbefestigungen, Verbindungsmuffen und Kreisbögen lassen sich unterschiedliche Schienensysteme individuell planen und auf die jeweilige Montagesituation abstimmen.
