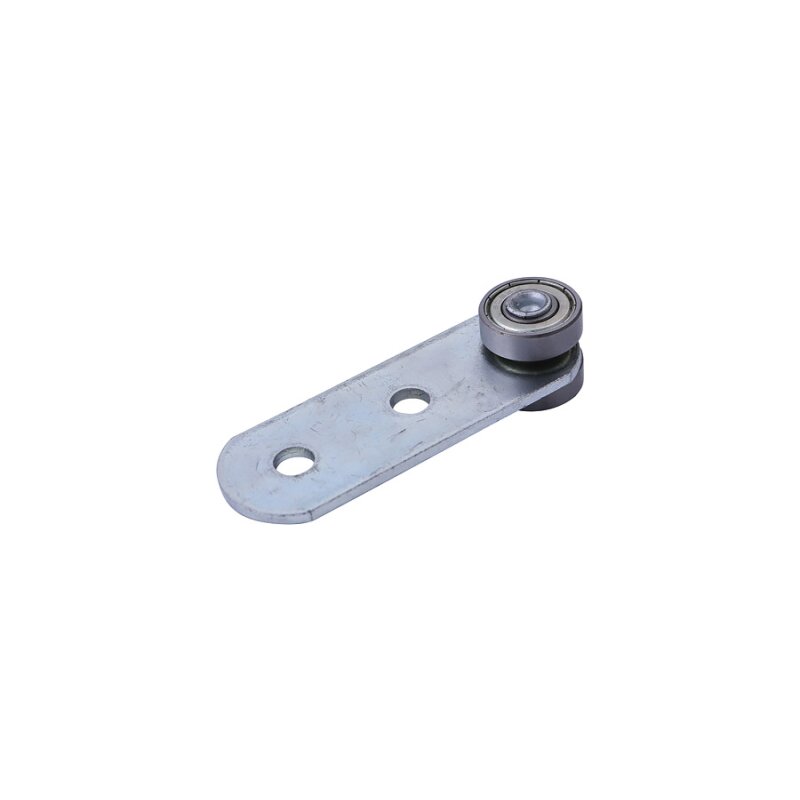

Vorhangrolle aus Stahl zum Verschrauben mit Kugellager für Profil Nr. 100
Die Vorhangrolle aus Stahl zum Verschrauben mit Kugellager für Profil Nr. 100 ist für den Einsatz in passenden Vorhangschienen Profil Nr. 100 vorgesehen. Sie eignet sich für Schiebevorhänge, Planensysteme und flexible Raumtrennungen, bei denen eine verschraubte Befestigung und eine kugelgelagerte Stahlrolle benötigt werden.
Die Rolle besitzt einen Durchmesser von 22 mm und eine Breite von ca. 21 mm. Der Lochabstand beträgt 28 mm und der Lochdurchmesser ca. 5 mm. Damit stehen klare Einbaumaße für die Abstimmung auf die jeweilige Vorhang- oder Planenkonstruktion zur Verfügung.
Das integrierte Kugellager unterstützt einen reibungsarmen und gleichmäßigen Lauf innerhalb der Profil-100-Schiene. Die Schraubbefestigung ermöglicht zugleich eine gezielte Montage an einer entsprechend vorbereiteten Plane, einem Vorhang oder einer geeigneten Halterung.
Technische Daten der Vorhangrolle zum Verschrauben
-
Produktart: Vorhangrolle / Laufrolle
-
Ausführung: zum Verschrauben
-
Material Rolle: Stahl
-
Lagerung: mit Kugellager
-
Rollendurchmesser: 22 mm
-
Rollenbreite: ca. 21 mm
-
Lochabstand: 28 mm
-
Lochdurchmesser: ca. 5 mm
-
Befestigung: Schraubverbindung
-
Passend für: Vorhangschiene Profil Nr. 100
-
Schienenmaß Profil 100: H 28 mm / B 30 mm
-
Materialstärke der Schiene: 2 mm
Passend für Vorhangschienen Profil Nr. 100
Die Stahl-Vorhangrolle mit Kugellager ist für das C-Profil Nr. 100 vorgesehen. Die Rolle wird innerhalb der entsprechenden Vorhangschiene geführt und ermöglicht dadurch das Verschieben des daran befestigten Vorhangs beziehungsweise der Plane entlang der Schienenstrecke.
Vor der Bestellung sollte geprüft werden, ob tatsächlich eine Vorhangschiene Profil Nr. 100 mit 28 x 30 mm verwendet wird. Auch Verbindungsmuffen, Rollenstopper und weitere Komponenten sollten zum Profil Nr. 100 passen.
22 mm Rollendurchmesser und ca. 21 mm Breite
Die Vorhangrolle besitzt einen Rollendurchmesser von 22 mm und eine Breite von ca. 21 mm. Diese Maße sind auf den Einsatz innerhalb des Profil-100-Schienensystems abgestimmt.
Für einen möglichst gleichmäßigen Lauf sollte die Schienenanlage sauber ausgerichtet sein. Insbesondere bei längeren Anlagen sollten die Übergänge zwischen einzelnen Schienenstücken möglichst bündig montiert werden.
28 mm Lochabstand für die Schraubbefestigung
Der Lochabstand beträgt 28 mm. Dieses Maß sollte bei der Vorbereitung der Befestigungspunkte berücksichtigt werden, damit die Rolle korrekt an der vorgesehenen Position montiert werden kann.
Eine exakte Abstimmung der Bohrungen erleichtert die Montage und hilft dabei, die Vorhangrolle passend zur jeweiligen Konstruktion auszurichten.
Ca. 5 mm Lochdurchmesser
Die Befestigungsbohrungen besitzen einen Durchmesser von ca. 5 mm. Bei der Auswahl der Schrauben sollte dieses Maß berücksichtigt werden.
Neben dem Lochdurchmesser sind auch Schraubenlänge, Gegenstück und Materialstärke der Plane beziehungsweise Halterung für die konkrete Verbindung relevant.
Zum Verschrauben statt zum Vernieten
Diese Ausführung ist speziell für eine Schraubverbindung vorgesehen. Im Gegensatz zur vernieteten Variante kann eine Verschraubung je nach Aufbau der Konstruktion lösbar ausgeführt werden.
Das kann insbesondere dann praktisch sein, wenn eine Rolle später ausgetauscht, nachjustiert oder demontiert werden soll. Die konkrete Ausführung der Schraubverbindung sollte auf das verwendete Vorhang- oder Planenmaterial abgestimmt werden.
Stahlrolle mit Kugellager
Die Laufrolle besteht aus Stahl und ist mit einem Kugellager ausgestattet. Das Kugellager unterstützt die Drehbewegung und reduziert die Reibung beim Rollen innerhalb der Schiene.
Diese Bauweise eignet sich besonders für entsprechend aufgebaute Systeme, bei denen der Vorhang regelmäßig geöffnet und geschlossen wird.
Für Schiebevorhänge und Planensysteme
Die Vorhangrolle zum Verschrauben mit Kugellager aus Stahl kann in unterschiedlichen beweglichen Vorhang- und Planensystemen eingesetzt werden. Mögliche Anwendungen sind beispielsweise:
-
Industriehallen: Für bewegliche Schiebevorhänge und Planenabtrennungen
-
Lagerhallen: Für flexible Vorhang- und Raumtrennsysteme
-
Werkstätten: Für verschiebbare Arbeitsplatz- und Bereichstrennungen
-
Produktionsbereiche: Für entsprechend aufgebaute Vorhangsysteme
-
Planenbau: Für individuell konfektionierte Schiebeplanen
-
Gewerbliche Bereiche: Für variable Vorhang- und Abtrennsysteme
Alternative zur vernieteten Stahlrolle
Für Profil Nr. 100 steht neben dieser verschraubten Ausführung auch eine Vorhangrolle aus Stahl zum Vernieten zur Verfügung.
Welche Variante sinnvoller ist, hängt vom gewünschten Aufbau ab. Während eine Nietverbindung für eine dauerhaft ausgeführte Befestigung vorgesehen ist, bietet die Schraubvariante eine entsprechend anders aufgebaute Montagemöglichkeit.
Mit weiteren Rollen für Profil 100 kombinierbar
Je nach Aufbau des Vorhangsystems können innerhalb des Profil-100-Systems unterschiedliche Rollenvarianten eingesetzt werden. Dazu gehören beispielsweise:
- 1-Loch Kunststoffrolle mit Kugellager
- 1-Loch Kunststoffrolle ohne Kugellager
- 1-Loch Stahlrolle mit Kugellager
- Doppelrolle aus Kunststoff mit Kugellager
- Stahl-Vorhangrolle zum Vernieten
- Stahl-Vorhangrolle zum Verschrauben
- Doppelrolle mit Schmalsteg
Anzahl und Abstand der Vorhangrollen planen
Wie viele Rollen für eine Vorhang- oder Planenanlage benötigt werden, hängt vom jeweiligen System ab. Zu berücksichtigen sind insbesondere:
- Länge und Breite der Vorhangbahn
- Gewicht des verwendeten Materials
- Anzahl der vorgesehenen Aufhängepunkte
- Art der eingesetzten Vorhangrollen
- Länge der Schienenstrecke
- Gerader oder gebogener Schienenverlauf
- Häufigkeit der Bewegung
Verbindungsmuffen für längere Profil-100-Schienen
Bei längeren Schienenanlagen können mehrere Profil-100-Schienen mit passenden Verbindungsmuffen verbunden werden.
Die Verbindungsmuffen werden bei Profil Nr. 100 mit den Schienen verschraubt. Durch die Schraubenanordnung können die einzelnen Schienenabschnitte gezielt zueinander ausgerichtet werden.
Ein möglichst bündiger Übergang unterstützt den gleichmäßigen Lauf der 22-mm-Stahlrolle von einem Schienenabschnitt zum nächsten.
Rollenstopper Nr. 100 als Endanschlag
Am Ende einer offenen Profil-100-Schiene kann ein passender Rollenstopper Nr. 100 eingesetzt werden. Dieser begrenzt den Laufweg und kann verhindern, dass die Vorhangrolle unbeabsichtigt aus dem Schienenende herausläuft.
Gleichzeitig kann damit eine definierte Endposition für die Vorhangbahn festgelegt werden.
Mit Kreisbogen Profil 100 kombinierbar
Soll die Schienenanlage um eine Ecke geführt werden, kann das Profil-100-System mit einem passenden Kreisbogen Profil 100 ergänzt werden.
Der entsprechende Kreisbogen besitzt einen Winkel von 90°, einen Radius von 60 cm und eine gestreckte Länge von 2 m.
Die Übergänge zwischen gerader Schiene und Kreisbogen sollten möglichst sauber ausgerichtet sein, damit die Rolle den vorgesehenen Verlauf ohne unnötige Behinderung durchfahren kann.
Belastbarkeit des Gesamtsystems berücksichtigen
Auch bei einer Vorhangrolle aus Stahl lässt sich die Belastbarkeit einer vollständigen Anlage nicht allein anhand der einzelnen Rolle bestimmen.
Entscheidend ist das Zusammenspiel von Vorhangschiene, Rolle, Schraubverbindung, Vorhangmaterial, Rollenanzahl, Aufhängepunkten und der Befestigung der gesamten Schienenanlage.
Montage und Funktionsprüfung
Nach der Verschraubung sollte geprüft werden, ob die Rolle korrekt ausgerichtet ist und sich frei innerhalb der Profil-100-Schiene bewegen kann.
Bei längeren Anlagen sollten insbesondere Schienenverbindungen und Übergänge kontrolliert werden. Auch vorhandene Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden.
Vorhangrolle Stahl zum Verschrauben für Profil 100 online kaufen
Die Vorhangrolle zum Verschrauben mit Kugellager aus Stahl für Profil Nr. 100 ist eine passende Lauf- und Befestigungskomponente für entsprechend aufgebaute Schiebevorhang-, Planen- und Raumtrennsysteme.
Mit einem Rollendurchmesser von 22 mm, einer Breite von ca. 21 mm, einem Lochabstand von 28 mm und einem Lochdurchmesser von ca. 5 mm bietet sie klar definierte Maße für die Montage innerhalb des Profil-100-Systems.
Die kugelgelagerte Stahlrolle unterstützt einen reibungsarmen Lauf, während die Schraubbefestigung eine praktische Integration in entsprechend vorbereitete Vorhang- und Planenkonstruktionen ermöglicht.
