Vorhangrollen für C-Profil Nr. 100 – Laufrollen für Schiebevorhänge und Planensysteme
Die Vorhangrollen für Profil Nr. 100 sind auf passende Vorhangschienen Profil Nr. 100 abgestimmt und ermöglichen die bewegliche Führung von Vorhängen, Planen und flexiblen Raumtrennungen innerhalb des C-Profils.

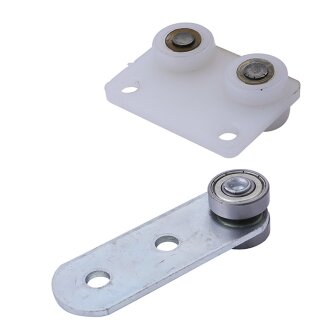

Für unterschiedliche Anforderungen stehen mehrere Ausführungen zur Verfügung. Das Sortiment umfasst Kunststoff- und Stahlrollen, Varianten mit oder ohne Kugellager, Doppelrollen sowie Modelle zum Verschrauben oder Vernieten.
Die Rollen besitzen je nach Ausführung einen Rollendurchmesser von ca. 22 mm und eine Breite von ca. 21 mm. Sie sind für die Vorhangschiene Profil Nr. 100 mit 28 mm Höhe, 30 mm Breite und 2 mm Materialstärke vorgesehen.
Technische Grunddaten
-
Produktgruppe: Vorhangrollen / Laufrollen
-
Passend für: Vorhangschiene Profil Nr. 100
-
Schienenmaß: H 28 mm / B 30 mm
-
Materialstärke der Schiene: 2 mm
-
Rollendurchmesser: je nach Ausführung ca. 22 mm
-
Rollenbreite: je nach Ausführung ca. 21 mm
-
Material: Kunststoff oder Stahl, modellabhängig
-
Lagerung: mit oder ohne Kugellager
-
Befestigung: 1-Loch, zum Verschrauben oder Vernieten
Passend für Vorhangschiene Profil Nr. 100
Die verschiedenen Rollenvarianten sind für die Verwendung innerhalb der Vorhangschiene Profil 100 mit 28 x 30 mm vorgesehen. Die Rollen laufen innerhalb des C-Profils und ermöglichen das Verschieben des daran befestigten Vorhangs oder der Plane.
Vor der Bestellung sollte geprüft werden, ob die vorhandene Schiene tatsächlich dem Profil Nr. 100 entspricht. Auch Rollenstopper, Verbindungsmuffen und weitere Systemkomponenten sollten zur gleichen Profilgröße passen.
Vorhangrollen für Profil 100 in verschiedenen Ausführungen
Kunststoff- oder Stahlrolle auswählen
Für Profil Nr. 100 stehen sowohl Kunststoffrollen als auch Stahlrollen zur Auswahl. Welche Variante eingesetzt wird, hängt vom Aufbau des jeweiligen Vorhangsystems und der vorgesehenen Befestigung ab.
Zusätzlich kann zwischen Modellen mit und ohne Kugellager gewählt werden. Kugelgelagerte Rollen unterstützen einen reibungsarmen Bewegungsablauf, während Rollen ohne Kugellager einen einfacheren Aufbau besitzen.
Vorhangrollen zum Verschrauben oder Vernieten
Je nach Ausführung erfolgt die Befestigung der Rolle durch Verschrauben oder Vernieten. Dadurch kann die Rollenbefestigung passend zum verwendeten Vorhang- oder Planenmaterial gewählt werden.
Bei der Auswahl sollten Materialstärke, Befestigungspunkt und Aufbau der Vorhangbahn berücksichtigt werden.
Einzelrollen und Doppelrollen
Neben klassischen Einzelrollen stehen für Profil Nr. 100 auch Doppelrollen zur Verfügung. Durch zwei Laufrollen entsteht eine breitere Führung innerhalb des Schienenprofils.
Doppelrollen können je nach Konstruktion beispielsweise an Positionen eingesetzt werden, an denen eine zusätzliche Führung gewünscht ist. Eine konkrete Belastbarkeit der gesamten Anlage lässt sich daraus jedoch nicht pauschal ableiten.
Typische Einsatzbereiche
-
Industriehallen: Für Schiebevorhänge und Planenabtrennungen
-
Lagerhallen: Für flexible Raumtrennsysteme
-
Werkstätten: Für bewegliche Arbeitsplatz- und Bereichstrennungen
-
Produktionsbereiche: Für variable Vorhang- und Planenkonstruktionen
-
Planenbau: Für individuell konfektionierte Schiebeplanen
-
Messe und Veranstaltung: Für geeignete Vorhangsysteme
Anzahl und Abstand der Vorhangrollen planen
Wie viele Rollen benötigt werden, hängt vom jeweiligen Vorhangsystem ab. Dabei spielen insbesondere Größe und Gewicht der Plane, Anzahl der Aufhängepunkte, Schienenlänge und Nutzungshäufigkeit eine Rolle.
Bei größeren Vorhängen empfiehlt sich eine möglichst gleichmäßige Verteilung der Aufhängepunkte.
Verbindungsmuffen für längere Schienen
Bei längeren Profil-100-Systemen können mehrere Schienen mit passenden Verbindungsmuffen miteinander verbunden werden. Die Verbinder werden mit den Schienen verschraubt und ermöglichen eine gezielte Ausrichtung der einzelnen Schienenabschnitte.
Ein möglichst bündiger Übergang unterstützt einen gleichmäßigen Lauf der Rollen von einem Schienenstück zum nächsten.
Rollenstopper Nr. 100 als Endanschlag
Ein passender Rollenstopper Nr. 100 kann am Ende einer offenen Schiene eingesetzt werden. Er begrenzt den Laufweg und kann verhindern, dass die Vorhangrollen unbeabsichtigt aus dem Schienenende herauslaufen.
Gleichzeitig lässt sich damit eine definierte Endposition für den Schiebevorhang festlegen.
Mit Kreisbogen Profil 100 kombinierbar
Soll die Schienenstrecke um eine Ecke geführt werden, kann das Profil-100-System mit einem passenden Kreisbogen Profil 100 ergänzt werden.
Der 90°-Kreisbogen besitzt einen Radius von 60 cm und eine gestreckte Länge von 2 m. Bei gebogenen Anlagen sollten die Übergänge zwischen gerader Schiene und Kreisbogen möglichst sauber ausgerichtet werden.
Komplettes Profil-100-Schienensystem zusammenstellen
Die Vorhangrollen lassen sich mit weiterem Zubehör für Laufschienen-Systeme kombinieren. Dazu gehören beispielsweise:
- Vorhangschiene Profil Nr. 100
- Einzel- und Doppelrollen
- Verbindungsmuffen Profil 100
- Rollenstopper Nr. 100
- Kreisbögen Profil 100
- Wand- und Deckenbefestigungen
Belastbarkeit des Gesamtsystems berücksichtigen
Die Belastbarkeit einer vollständigen Vorhang- oder Planenanlage sollte nicht allein anhand einer einzelnen Rolle beurteilt werden. Entscheidend ist das Zusammenspiel von Schiene, Rollen, Befestigungselementen, Vorhangmaterial, Aufhängepunkten und Schienenbefestigung.
Bei größeren oder belastungsrelevanten Anlagen sollte deshalb immer die vollständige Konstruktion für den vorgesehenen Einsatz ausgelegt werden.
Montage und Funktionsprüfung
Nach dem Aufbau sollte geprüft werden, ob sich sämtliche Rollen frei über die komplette Schienenstrecke bewegen lassen. Besondere Aufmerksamkeit sollten dabei Verbindungsmuffen, Kreisbögen und Endanschläge erhalten.
Die Rollen sollten ohne störende Höhen- oder Seitenversätze durch das Profil geführt werden können.
Vorhangrollen für Profil Nr. 100 online kaufen
Mit den Vorhangrollen für C-Profil Nr. 100 stehen unterschiedliche Lauf- und Befestigungslösungen für Schiebevorhänge, Planen und flexible Raumtrennungen zur Verfügung. Das Sortiment umfasst Kunststoff- und Stahlrollen, Modelle mit und ohne Kugellager sowie Einzel- und Doppelrollen.
Je nach Ausführung besitzen die Rollen einen Durchmesser von ca. 22 mm und eine Breite von ca. 21 mm. Zusammen mit passenden Profil-100-Schienen, Verbindungsmuffen, Rollenstoppern und weiterem Zubehör lässt sich ein modular aufgebautes Vorhangschienensystem zusammenstellen.
