Vorhangrollen für Profil Nr. 13 – passendes Zubehör für Schiebevorhänge und Raumtrennungen
Die Vorhangrollen für Profil Nr. 13 sind für passende Vorhangschienen Profil 13 vorgesehen und bilden die bewegliche Verbindung zwischen Schiene und Vorhang beziehungsweise Plane. Sie eignen sich für unterschiedlich aufgebaute Schiebevorhangsysteme, Planenabtrennungen und flexible Raumtrennungen.
Mit einem Rollendurchmesser von 16 mm und einer Breite von ca. 15 mm sind die entsprechenden Rollen auf das kompakte Profil Nr. 13 abgestimmt. Die dazugehörige Vorhangschiene besitzt eine Höhe von 19 mm und eine Breite von 19 mm.
Je nach gewünschter Befestigung und Aufbau des Vorhangsystems stehen verschiedene Varianten zur Auswahl. Dazu gehören einfache 1-Loch Vorhangrollen in Weiß oder Schwarz, eine Doppelrolle sowie Rollenhalter mit selbstlochenden Nieten oder Schrauben.
Technische Grunddaten der Vorhangrollen für Profil 13
-
Produktgruppe: Vorhangrollen und Rollenhalter
-
Passend für: Vorhangschiene Profil Nr. 13
-
Schienenabmessung: H 19 mm / B 19 mm
-
Rollendurchmesser: 16 mm
-
Rollenbreite: ca. 15 mm
-
Rollenausführungen: Einzelrolle und Doppelrolle
-
Farben der 1-Loch Rollen: Weiß oder Schwarz
-
Befestigung: je nach Variante mit Nieten oder Schrauben
-
System: für passende Schiebevorhang- und Planenkonstruktionen
Passend für Vorhangschienen Profil Nr. 13
Die Vorhangrollen sind speziell für die Verwendung mit Vorhangschienen Profil Nr. 13 vorgesehen. Die Rollen laufen innerhalb des entsprechenden C-Profils und ermöglichen das Verschieben einer daran befestigten Vorhang- oder Planenbahn.
Vor der Auswahl der Rollen sollte deshalb immer geprüft werden, ob tatsächlich das Profil Nr. 13 verwendet wird. Rollen, Verbindungsmuffen, Rollenstopper und weitere Zubehörteile sollten hinsichtlich der Profilgröße aufeinander abgestimmt sein.
Welche Vorhangrollen für Profil 13 gibt es?
Für das Profil Nr. 13 stehen unterschiedliche Rollenausführungen zur Verfügung. Dadurch kann die Befestigung an den jeweiligen Aufbau der Plane oder des Vorhangs angepasst werden.

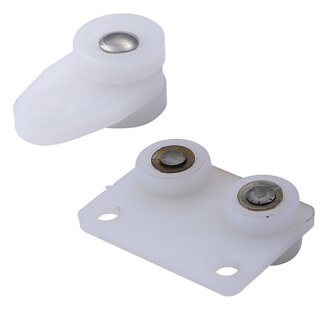

1-Loch Vorhangrollen in Weiß und Schwarz
Die 1-Loch Vorhangrollen für Profil 13 sind als weiße und schwarze Ausführung erhältlich. Beide Varianten verfügen über eine zentrale Befestigung und eignen sich für entsprechend aufgebaute Schiebevorhänge.
Die Farbwahl kann insbesondere dann eine Rolle spielen, wenn Rolle, Vorhang und übrige Komponenten optisch möglichst unauffällig aufeinander abgestimmt werden sollen.
Da diese Ausführungen ohne Kugellager arbeiten, besitzen sie einen vergleichsweise einfachen Rollenaufbau. Welche Variante für die jeweilige Anwendung sinnvoll ist, hängt vom Aufbau und von der Nutzung des kompletten Vorhangsystems ab.
Doppelrolle für eine breitere Führung
Neben den Einzelrollen steht für Profil Nr. 13 auch eine Doppelrolle aus Kunststoff zur Verfügung. Im Unterschied zur einfachen Vorhangrolle verfügt diese Bauform über zwei Rollen und wird dadurch anders innerhalb des Schienenprofils geführt.
Eine Doppelrolle kann je nach Konstruktion beispielsweise an einer besonders geführten Position des Vorhangs eingesetzt werden. Ob sie am Anfang, am Ende oder an einer anderen Stelle sinnvoll ist, sollte anhand des kompletten Systems entschieden werden.
Eine bestimmte Belastbarkeit oder eine vollständige Verhinderung von Pendelbewegungen sollte allein aus der Doppelrollenkonstruktion nicht abgeleitet werden.
Rollenhalter mit selbstlochenden Nieten
Für geeignete Vorhang- und Planenmaterialien steht ein Rollenhalter mit selbstlochenden Nieten zur Verfügung. Diese Befestigungsart ist für eine Montage vorgesehen, bei der die Nieten das Material bei geeigneter Ausführung selbst durchdringen.
Dadurch kann bei passenden Materialien ein separates Vorbohren entfallen. Ob dies im konkreten Fall möglich ist, hängt jedoch von Materialstärke, Materialaufbau und der vorgesehenen Befestigung ab.
Gerade bei der Konfektionierung mehrerer Aufhängepunkte kann eine einheitliche Positionierung der Rollenhalter die spätere Führung des Vorhangs innerhalb der Schiene unterstützen.
Rollenhalter mit Schrauben
Alternativ stehen Rollenhalter mit Schrauben zur Verfügung. Diese Ausführung eignet sich für Konstruktionen, bei denen eine verschraubte Verbindung bevorzugt wird.
Die verwendeten Schrauben und Befestigungspunkte sollten zum jeweiligen Material und zum Aufbau der Vorhangbahn passen. Bei bereits gelochten Materialien kann die verschraubte Variante eine praktische Möglichkeit zur Montage darstellen.
Für Schiebevorhänge und Planenabtrennungen
Die Vorhangrollen für Profil Nr. 13 lassen sich in unterschiedlichen beweglichen Schienenkonstruktionen einsetzen. Mögliche Anwendungen sind beispielsweise:
-
Schiebevorhänge: Für bewegliche textile Vorhangbahnen
-
Planenabtrennungen: Für entsprechend ausgelegte Planensysteme
-
Werkstätten: Für flexible Arbeitsplatz- und Bereichstrennungen
-
Lagerbereiche: Für verschiebbare Abtrennungen
-
Gewerbliche Räume: Für variable Raumtrennungen
-
Waschanlagen: Für geeignete Vorhang- und Planenkonstruktionen
-
Messe- und Veranstaltungsbereiche: Für flexible Vorhangsysteme
Kompaktes Profil für flexible Schienensysteme
Mit einer Schienenhöhe und -breite von jeweils 19 mm gehört Profil Nr. 13 zu den kompakteren Vorhangschienen innerhalb des Systems. Die dazu passenden Rollen mit 16 mm Rollendurchmesser und etwa 15 mm Breite sind entsprechend auf dieses Profil abgestimmt.
Für eine zuverlässige Funktion sollten alle Komponenten des Systems passend zur Profilnummer ausgewählt werden.
Vorhangrollen entlang der Bahn verteilen
Bei einem Schiebevorhang werden üblicherweise mehrere Rollen entlang der oberen Kante der Vorhangbahn eingesetzt. Wie viele Rollen benötigt werden und in welchem Abstand sie montiert werden sollten, hängt von der jeweiligen Konstruktion ab.
Zu berücksichtigen sind insbesondere:
- Länge und Breite des Vorhangs
- Gewicht der Plane oder des Textils
- Anzahl der vorgesehenen Aufhängepunkte
- Art der eingesetzten Vorhangrolle
- Länge der Schienenstrecke
- Häufigkeit des Öffnens und Schließens
Bei größeren Vorhängen kann eine gleichmäßige Verteilung der Aufhängepunkte dazu beitragen, die auftretenden Kräfte auf mehrere Rollen zu verteilen.
Mit Verbindungsmuffen Schienen verlängern
Bei längeren Schienenanlagen können mehrere Profil-13-Schienen miteinander verbunden werden. Dafür stehen passende Verbindungsmuffen zur Verfügung.
Beim Profil Nr. 13 wird die entsprechende Verbindungsmuffe auf die Schienen aufgesteckt. Anders als bei den größeren Profilen erfolgt die Verbindung hier nicht über eine Verschraubung der Muffe mit den Schienen.
Die Schienenabschnitte sollten möglichst bündig zueinander ausgerichtet werden, damit die Rollen den Übergang ohne unnötige Höhen- oder Seitenversätze passieren können.
Rollenstopper Nr. 13 als Endanschlag
Ein passender Rollenstopper Nr. 13 kann am Ende einer offenen Vorhangschiene eingesetzt werden. Er begrenzt den Laufweg der Rollen und kann verhindern, dass diese unbeabsichtigt aus dem Schienenende herauslaufen.
Gleichzeitig kann ein Rollenstopper dazu verwendet werden, innerhalb des Systems eine definierte Endposition für den Vorhang beziehungsweise die Plane festzulegen.
Mit Kreisbogen Profil 13 kombinierbar
Soll die Schienenstrecke um eine Ecke geführt werden, kann das Profil-13-System mit einem passenden Kreisbogen Profil 13 ergänzt werden.
Für den bekannten 90°-Kreisbogen beträgt der Radius 60 cm bei einer gestreckten Länge von 2 m. Bei gebogenen Schienenverläufen sollte geprüft werden, ob die eingesetzten Rollen den vollständigen Verlauf wie vorgesehen durchfahren können.
Besonders die Übergänge zwischen gerader Schiene und Kreisbogen sollten möglichst sauber ausgerichtet werden.
Wand- und Deckenbefestigung des Schienensystems
Je nach Konstruktion kann die Vorhangschiene mit passenden Befestigungsmuffen an Wand oder Decke montiert werden. Welche Befestigungsmittel für die Unterkonstruktion erforderlich sind, hängt vom jeweiligen Untergrund und vom Aufbau des kompletten Systems ab.
Für das Laufverhalten der Vorhangrollen ist eine möglichst gerade und saubere Montage der Schiene wichtig.
Profil-13-System mit passendem Zubehör ergänzen
Neben den Rollen stehen im Bereich Laufschienen-Systeme weitere Komponenten für einen modularen Aufbau zur Verfügung. Dazu können gehören:
- Vorhangschiene Profil Nr. 13
- 1-Loch Vorhangrollen in Weiß und Schwarz
- Doppelrollen aus Kunststoff
- Rollenhalter mit selbstlochenden Nieten
- Rollenhalter mit Schrauben
- Verbindungsmuffen für Profil Nr. 13
- Rollenstopper Nr. 13
- Kreisbogen Profil 13
- Wand- und Deckenbefestigungen
Belastbarkeit des gesamten Vorhangsystems berücksichtigen
Die zulässige Belastung eines kompletten Vorhang- oder Planensystems kann nicht allein anhand des Rollendurchmessers oder der Bauform einer einzelnen Vorhangrolle bestimmt werden.
Entscheidend sind unter anderem Vorhangschiene, Rollen, Rollenhalter, Befestigungspunkte, Plane oder Textil, Schienenbefestigung und Untergrund. Bei größeren oder belastungsrelevanten Konstruktionen sollte deshalb das vollständige System für den vorgesehenen Einsatz ausgelegt werden.
Montage und Funktionsprüfung
Nach der Montage sollte geprüft werden, ob sich sämtliche Rollen frei innerhalb der Profil-13-Schiene bewegen können. Bei Anlagen aus mehreren Schienenstücken sind insbesondere die Verbindungsstellen zu kontrollieren.
Auch Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden. Der Vorhang sollte sich über die vorgesehene Strecke bewegen lassen und an der vorgesehenen Endposition stoppen.
Vorhangrollen für Profil Nr. 13 online auswählen
Mit den Vorhangrollen für Profil Nr. 13 lässt sich ein kompaktes Schiebevorhangsystem passend zur jeweiligen Anwendung zusammenstellen. Zur Auswahl stehen einfache 1-Loch Rollen in Weiß oder Schwarz, eine Kunststoff-Doppelrolle sowie Rollenhalter mit selbstlochenden Nieten oder Schrauben.
In Kombination mit der passenden Vorhangschiene Profil 13 mit 19 x 19 mm, Verbindungsmuffen, Rollenstoppern, Kreisbögen und Befestigungselementen kann ein modular aufgebautes System für Schiebevorhänge, Planen und flexible Raumtrennungen realisiert werden.
