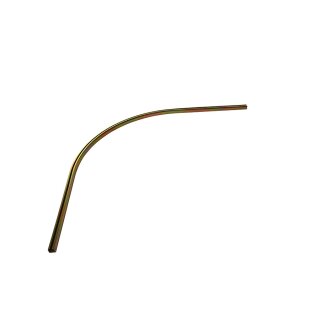

Kreisbogen Profil 13 für Vorhangschienen – 90° mit 60 cm Radius
Der Kreisbogen Profil 13 ist die passende Ergänzung für Vorhangschienensysteme, bei denen der Schienenverlauf über eine Ecke geführt werden soll. Mit einem festen Radius von 60 cm, einer 90°-Biegung und einer gestreckten Länge von 2 Metern ist der Bogen auf das Vorhangschienen-Profil Nr. 13 abgestimmt.
Die Ausführung aus gelb verzinktem Stahl bietet gegenüber unbehandeltem Stahl einen verbesserten Korrosionsschutz und eignet sich für zahlreiche Anwendungen in Werkstatt, Lager, Gewerbe und Industrie. In Kombination mit passenden geraden Schienen, Laufrollen und Verbindungselementen lässt sich ein durchgängiges Schienensystem mit sauberer Richtungsänderung aufbauen.
Technische Daten des Kreisbogens Profil 13
-
Produktart: Kreisbogen für Vorhang- und Laufschienen
-
Profil: Nr. 13
-
Winkel: 90°
-
Radius: 60 cm / 600 mm
-
Gestreckte Länge: 2 m / 2.000 mm
-
Material: Stahl
-
Oberfläche: gelb verzinkt
-
Kompatibilität: Passend für geeignete Vorhangschienen Profil 13
Für Vorhangschienen Profil 13 entwickelt
Der Kreisbogen Nr. 13 ist für entsprechend passende Schienensysteme mit Profil Nr. 13 vorgesehen. Dadurch können gerade Schienenabschnitte um eine definierte 90°-Kurve ergänzt werden.
Das ist besonders dann sinnvoll, wenn Vorhänge oder Planen nicht nur entlang einer geraden Strecke laufen sollen, sondern beispielsweise um Ecken, entlang von Maschinenbereichen oder um einzelne Arbeitszonen herumgeführt werden müssen.
90°-Bogen für Ecklösungen und Richtungswechsel
Mit seiner 90°-Biegung ermöglicht der Kreisbogen eine Richtungsänderung zwischen zwei Schienenabschnitten. Geeignete Laufrollen beziehungsweise Gleiter können dadurch von einer geraden Vorhangschiene in den gebogenen Bereich und anschließend in die nächste Schienenrichtung geführt werden.
So lassen sich beispielsweise L-förmige Vorhangsysteme oder andere über Eck verlaufende Abtrennungen realisieren. Auch bei komplexeren Raumaufteilungen kann der Kreisbogen dazu beitragen, den Schienenverlauf an die baulichen Gegebenheiten anzupassen.
60 cm Radius für einen gleichmäßigen Kurvenverlauf
Der Radius von 60 cm bestimmt den Verlauf des Kreisbogens. Bei der Planung sollte daher ausreichend Platz für die Kurve berücksichtigt werden.
Eine sauber ausgeführte Bogenform unterstützt die kontinuierliche Führung passender Rollen oder Gleiter durch den gebogenen Abschnitt. Voraussetzung ist jedoch, dass Schiene, Kreisbogen und Laufkomponenten technisch aufeinander abgestimmt sind.
2 Meter gestreckte Länge
Die gestreckte Länge beträgt 2 Meter. Diese Angabe ist für die Planung des gesamten Schienenverlaufs besonders wichtig, da sie die Länge des Profilmaterials entlang beziehungsweise vor der Biegung beschreibt.
Bei der Maßaufnahme sollten deshalb nicht nur die geraden Schienenabschnitte, sondern auch der Platzbedarf des 90°-Bogens berücksichtigt werden.
Gelb verzinkter Stahl
Der Kreisbogen besteht aus Stahl mit gelb verzinkter Oberfläche. Die Verzinkung verbessert den Korrosionsschutz gegenüber unbehandeltem Stahl und macht das Bauteil für viele typische Anwendungen in gewerblichen und industriellen Bereichen geeignet.
Bei dauerhaft hoher Feuchtigkeit, direkter Bewitterung oder besonders korrosiver Umgebung sollte dennoch geprüft werden, ob die vorhandene Oberflächenbehandlung für den jeweiligen Einsatzbereich ausreichend ist.
Typische Einsatzbereiche
-
Werkstätten: Für Vorhang- und Abtrennsysteme um Arbeitsbereiche
-
Lagerhallen: Für flexible Schienenführungen über Eck
-
Industrie: Für entsprechend ausgelegte Vorhang- und Planensysteme
-
Planenbau: Für geführte Schiebeplanen und Raumtrennungen
-
Gewerbe: Für variable Vorhangsysteme und flexible Bereichstrennungen
Für L-förmige und individuell geplante Schienensysteme
Ein großer Vorteil des Kreisbogens liegt in der Möglichkeit, Vorhangschienen an unterschiedliche Raumgeometrien anzupassen. In Verbindung mit geraden Profil-13-Schienen lassen sich beispielsweise L-förmige Schienenverläufe aufbauen.
Je nach System können auch mehrere Bögen und gerade Schienenabschnitte kombiniert werden. Dabei ist darauf zu achten, dass sämtliche Komponenten miteinander kompatibel sind und der gesamte Verlauf sauber ausgerichtet wird.
Verbindung mit geraden Profil-13-Schienen
Der Kreisbogen wird mit geeigneten geraden Vorhangschienen Profil 13 kombiniert. Für einen möglichst gleichmäßigen Lauf sollten die Übergänge zwischen gerader Schiene und Bogen präzise ausgerichtet werden.
Höhen- oder Seitenversätze an den Anschlussstellen können die Bewegung der Laufrollen beeinträchtigen. Daher empfiehlt sich nach der Montage eine Funktionsprüfung mit den tatsächlich verwendeten Rollen oder Gleitern.
Passende Laufrollen und Zubehörteile verwenden
Damit das System zuverlässig funktioniert, sollten nur für Profil 13 geeignete Laufrollen, Verbinder, Befestigungen und Stopper eingesetzt werden.
Auch bei einer Erweiterung bereits bestehender Vorhangschienen sollte vorab geprüft werden, ob die vorhandenen Komponenten tatsächlich mit dem Kreisbogen Nr. 13 kompatibel sind.
Montage sorgfältig planen
Vor der Installation sollte der gesamte Schienenverlauf ausgemessen und geplant werden. Besonders wichtig sind:
- Position des 90°-Bogens
- Platzbedarf durch den 60-cm-Radius
- Länge der geraden Schienenabschnitte
- Position der Befestigungspunkte
- Gewicht und Größe des Vorhangs
- Passende Rollen beziehungsweise Gleiter
- Gewünschte Öffnungs- und Parkposition
Saubere Schienenübergänge für gleichmäßigen Lauf
Für einen möglichst reibungsarmen Lauf sollten die Übergänge zwischen Kreisbogen und gerader Schiene bündig montiert werden. Der innere Laufkanal sollte ohne störende Stufen oder Kanten weitergeführt werden.
Nach der Montage sollte der komplette Schienenverlauf mit mehreren Rollen getestet werden. So lässt sich kontrollieren, ob die Rollen sowohl in gerader Richtung als auch durch den 90°-Bogen gleichmäßig geführt werden.
Gesamtes Vorhangsystem berücksichtigen
Die Funktion und Belastbarkeit des Vorhangsystems wird nicht allein durch den Kreisbogen bestimmt. Auch die geraden Schienen, Laufrollen, Befestigungen, Verbindungselemente, der Untergrund und das Gewicht des Vorhangs müssen zur jeweiligen Anwendung passen.
Bei größeren, häufig bewegten oder belastungsrelevanten Anlagen sollte daher das komplette System entsprechend ausgelegt werden.
Kreisbogen Profil 13 für flexible Vorhangschienen-Systeme
Der Kreisbogen Profil 13 mit 90°-Biegung, 60 cm Radius und 2 m gestreckter Länge erweitert passende Vorhangschienen um eine praktische Eckführung. Die gelb verzinkte Stahlausführung bietet dabei einen verbesserten Korrosionsschutz gegenüber unbehandeltem Stahl.
In Kombination mit geraden Profil-13-Schienen, passenden Laufrollen, Verbindern und Befestigungen lassen sich individuelle Vorhang-, Planen- und Raumtrennsysteme für Werkstatt, Lager, Gewerbe und Industrie zusammenstellen.
