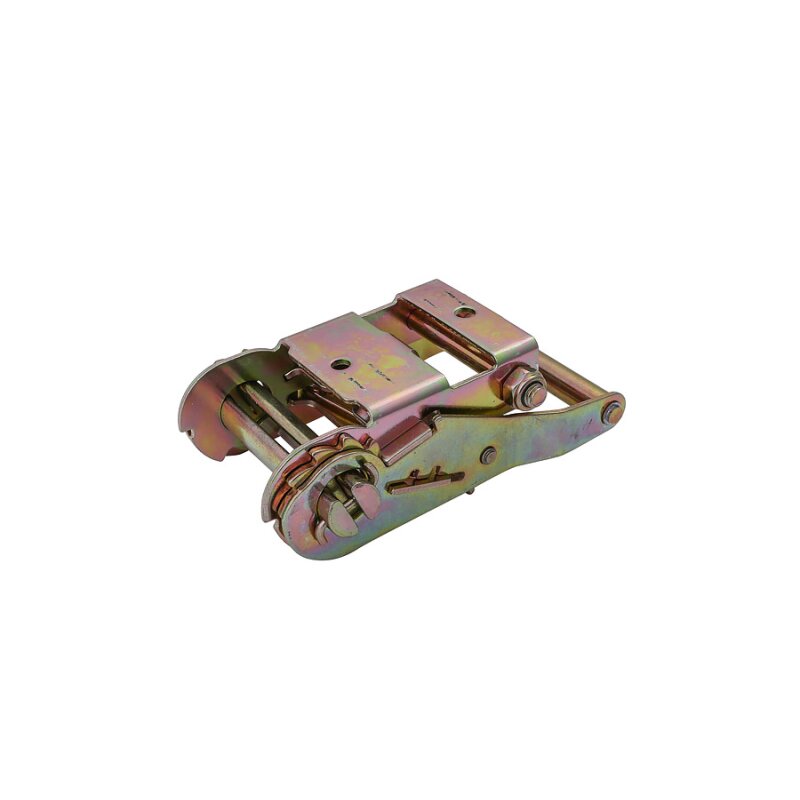

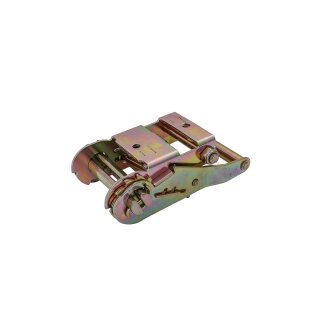

Ratsche für 35 mm Gurtband – kurze Ausführung mit 2 Befestigungslöchern
Die Ratsche für 35 mm Gurtband ist eine kompakte Spannvorrichtung für individuell konfektionierte Gurt- und Zurrsysteme. Mit einer Gesamtlänge von etwa 130 mm eignet sich die kurze Ausführung besonders für Anwendungen, bei denen nur wenig Platz zur Verfügung steht und dennoch eine kontrollierte Spannung des Gurtbands erforderlich ist.
Die Ratsche ist für 35 mm breite Gurtbänder ausgelegt und verfügt über zwei Befestigungslöcher. Dadurch kann sie je nach Konstruktion mit einem passenden Gurtband vernäht oder an einem geeigneten Untergrund montiert werden. Die angegebene Reißfestigkeit beträgt 1.500 kg gemäß Produktangaben.
Kompakte Ratsche für 35 mm breite Gurtbänder
Durch ihre kurze Bauform lässt sich die Ratsche auch in kompakten Gurtsystemen einsetzen. Sie eignet sich beispielsweise für individuell gefertigte Spanngurte, Befestigungsgurte, Haltesysteme und technische Anwendungen in Handwerk, Transport, Planenbau oder Werkstatt.
Die Aufnahme ist auf eine Gurtbandbreite von 35 mm abgestimmt. Dadurch kann das Gurtband sauber durch die Wickelwelle geführt und kontrolliert gespannt werden. Für eine zuverlässige Funktion sollte das Band weder deutlich schmaler noch breiter als die vorgesehene Aufnahme sein.
Vorteile der kurzen Spannratsche
-
Passend für 35 mm Gurtband: Für entsprechend dimensionierte Gurt- und Spannsysteme
-
Kompakte Ausführung: Nur ca. 130 mm lang und daher platzsparend einsetzbar
-
Zwei Befestigungslöcher: Für flexible Montage- und Konfektionsmöglichkeiten
-
Kontrolliertes Spannen: Ermöglicht eine schrittweise Erhöhung der Gurtspannung
-
Hohe Reißfestigkeit: Gemäß Produktangaben bis zu 1.500 kg
-
Vielseitig einsetzbar: Für Transport, Handwerk, Werkstatt und technische Gurtsysteme
Funktionsweise der Ratsche
Das lose Ende des Gurtbands wird durch die Wickelwelle der Ratsche geführt. Durch wiederholtes Betätigen des Hebels wickelt sich das Band um die Welle und wird schrittweise gespannt. Die integrierte Sperrmechanik verhindert dabei, dass sich das Gurtband unbeabsichtigt wieder löst.
Zum Öffnen wird die Entriegelung betätigt und der Ratschenhebel vollständig aufgeklappt. Anschließend kann das Gurtband gelockert oder aus der Wickelwelle herausgezogen werden.
Typische Einsatzbereiche
- Herstellung individueller Spanngurte
- Technische Befestigungs- und Haltesysteme
- Planen- und Abdecksysteme
- Anhänger- und Fahrzeugausbau
- Werkstatt, Handwerk und Industrie
- Transport- und Verpackungsanwendungen
- Montage von Gurten an Gestellen und Konstruktionen
Montage über zwei Befestigungslöcher
Die zwei vorhandenen Löcher ermöglichen eine feste Montage der Ratsche an einer geeigneten Unterkonstruktion. Je nach Anwendung kann sie beispielsweise mit Schrauben oder Nieten befestigt werden. Die verwendeten Befestigungsmittel sowie der Untergrund müssen für die auftretenden Zugkräfte geeignet sein.
Vor der Montage sollte geprüft werden, ob die Ratsche in der vorgesehenen Zugrichtung frei arbeiten kann. Der Hebel muss vollständig bewegt werden können und darf nicht durch angrenzende Bauteile blockiert werden.
Verarbeitung mit 35 mm Gurtband
Für eine zuverlässige Funktion sollte ausschließlich ein geeignetes 35 mm breites Gurtband verwendet werden. Das Band muss gerade und ohne Verdrehung durch die Wickelwelle geführt werden.
Wird die Ratsche fest mit einem Gurtband verbunden, muss die Konfektionierung fachgerecht ausgeführt werden. Nähte, Gurtmaterial und weitere Beschläge müssen zur vorgesehenen Belastung passen. Die Gesamtbelastbarkeit richtet sich immer nach der schwächsten Komponente des fertigen Systems.
Reißfestigkeit richtig einordnen
Die angegebene Reißfestigkeit von 1.500 kg beschreibt die Belastungsgrenze der Ratsche gemäß Produktangaben. Dieser Wert ist nicht automatisch mit der zulässigen Arbeitslast oder der zulässigen Zurrkraft eines vollständig konfektionierten Gurtsystems gleichzusetzen.
Für die tatsächliche Belastbarkeit müssen auch Gurtband, Nähte, Befestigungsmittel, Anschlagpunkte und weitere Beschläge berücksichtigt werden. Bei sicherheitsrelevanten Anwendungen sind ausschließlich entsprechend geprüfte und gekennzeichnete Systeme zu verwenden.
Hinweise zur sicheren Verwendung
- Nur geeignetes Gurtband mit 35 mm Breite verwenden
- Gurtband gerade und ohne Verdrehung durch die Ratsche führen
- Ratsche vor jeder Nutzung auf Verformungen, Risse und Verschleiß prüfen
- Befestigungsschrauben oder Nieten regelmäßig kontrollieren
- Ratschenhebel nach dem Spannen vollständig schließen
- Gurtband nicht über scharfe Kanten führen
- Beschädigte Ratschen oder Gurte nicht weiterverwenden
- Nicht zum Heben von Lasten oder zur Sicherung von Personen einsetzen
Technische Daten
| Produktart |
Spannratsche für Gurtband |
| Passende Gurtbreite |
35 mm |
| Ausführung |
Kurze Bauform |
| Gesamtlänge |
Ca. 130 mm |
| Befestigung |
2 Befestigungslöcher |
| Reißfestigkeit |
Gemäß Produktangaben ca. 1.500 kg |
| Typische Anwendungen |
Spanngurte, Befestigungssysteme, Planenbau, Anhänger, Werkstatt und Handwerk |
Kurze Ratsche für individuelle Gurt- und Spannsysteme
Die Ratsche für 35 mm Gurtband mit 130 mm Länge und zwei Befestigungslöchern ist eine kompakte Lösung für individuell gefertigte Spann- und Befestigungssysteme. Sie lässt sich platzsparend montieren und ermöglicht ein kontrolliertes Nachspannen des eingesetzten Gurtbands.
In Verbindung mit geeignetem 35-mm-Gurtband, einer fachgerechten Konfektionierung und ausreichend belastbaren Befestigungspunkten eignet sich die Ratsche für zahlreiche Anwendungen in Transport, Planenbau, Handwerk und Werkstatt.
Jetzt die kurze Ratsche für 35 mm Gurtband auswählen und individuelle Spannsysteme passend zur jeweiligen Anwendung anfertigen.
Hinweis: Die angegebene Reißfestigkeit ist nicht automatisch mit der zulässigen Zurrkraft oder Arbeitslast eines vollständigen Gurtsystems gleichzusetzen. Maßgeblich sind sämtliche eingesetzten Komponenten und die fachgerechte Verarbeitung.
