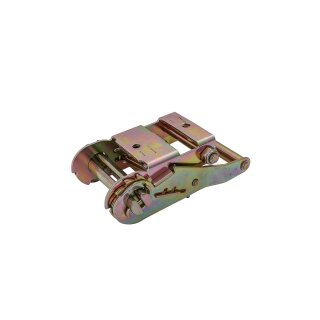

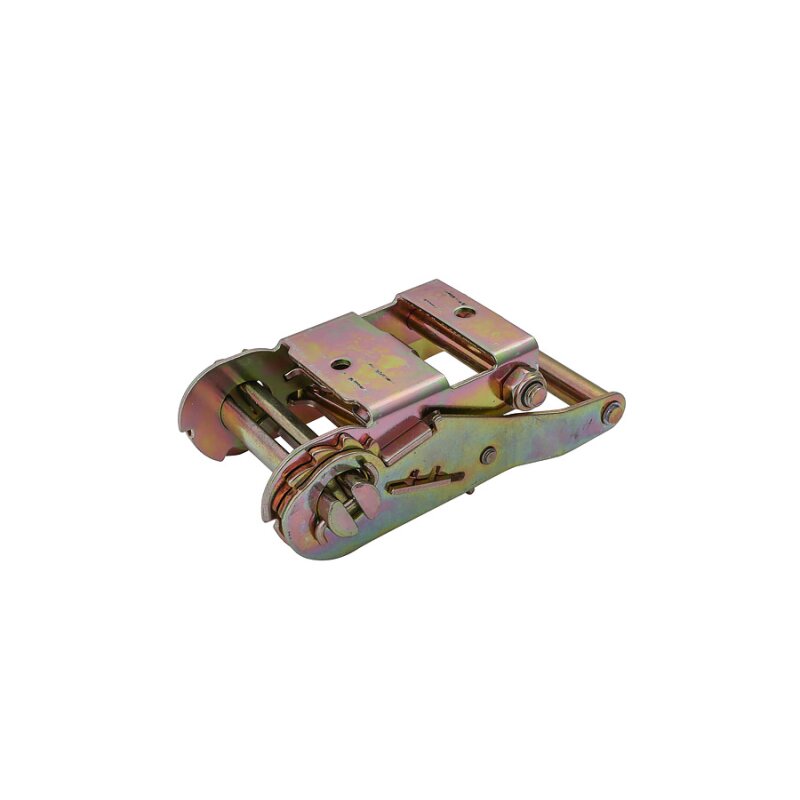

Ratsche für 50 mm Gurtband – kurze Ausführung mit 2 Befestigungslöchern und 3.000 kg Reißfestigkeit
Die Ratsche für 50 mm breite Gurtbänder ist eine kompakte Spannvorrichtung für individuell gefertigte Gurt-, Befestigungs- und Zurrsysteme. Mit einer Länge von etwa 130 mm eignet sich die kurze Ausführung besonders für Anwendungen, bei denen nur begrenzter Einbauraum zur Verfügung steht.
Über den stabilen Ratschenmechanismus lässt sich das eingelegte Gurtband schrittweise spannen und bei Bedarf kontrolliert nachziehen. Die zwei Befestigungslöcher ermöglichen eine feste Montage an einer geeigneten Unterkonstruktion oder die Integration in individuell aufgebaute Spannsysteme.
Mit einer angegebenen Reißfestigkeit von 3.000 kg bietet die Ratsche eine robuste Grundlage für anspruchsvolle technische Anwendungen. Die tatsächliche Belastbarkeit eines vollständigen Systems hängt jedoch zusätzlich vom verwendeten Gurtband, den Befestigungsmitteln, der Unterkonstruktion und der fachgerechten Verarbeitung ab.
Kompakte Spannratsche für 50 mm Gurtband
Die Ratsche ist speziell für Gurtbänder mit 50 mm Breite vorgesehen. Die passende Aufnahmebreite sorgt dafür, dass das Band möglichst gerade durch die Wickelwelle geführt und gleichmäßig gespannt werden kann.
Durch die kurze Bauform lässt sich die Gurtbandratsche auch dort einsetzen, wo längere Spannratschen zu viel Platz beanspruchen würden. Sie eignet sich unter anderem für Planenkonstruktionen, Anhängeraufbauten, technische Befestigungen und individuell gefertigte Gurtsysteme.
Vorteile der kurzen Ratsche
-
Für 50 mm Gurtband: Passend für breite textile Gurte und Spannsysteme
-
Kompakte Bauform: Nur ca. 130 mm lang und platzsparend montierbar
-
Zwei Befestigungslöcher: Für eine feste und flexible Montage
-
Kontrolliertes Spannen: Gurtband lässt sich schrittweise anziehen und nachspannen
-
Hohe Reißfestigkeit: Gemäß Produktangaben bis zu 3.000 kg
-
Robuste Ausführung: Für regelmäßig beanspruchte Gurt- und Befestigungssysteme
-
Vielseitig einsetzbar: Für Planenbau, Anhänger, Werkstatt, Landwirtschaft und Industrie
Funktionsweise der Gurtbandratsche
Das freie Ende des Gurtbands wird durch den Schlitz der Wickelwelle geführt. Durch wiederholtes Betätigen des Ratschenhebels wird das Band aufgerollt und schrittweise gespannt. Die integrierte Sperrmechanik verhindert, dass sich die Ratsche während des Spannvorgangs unbeabsichtigt zurückdreht.
Zum Lösen wird die Entriegelung betätigt und der Ratschenhebel vollständig geöffnet. Danach kann das Gurtband gelockert, nachgestellt oder aus der Wickelwelle herausgezogen werden.
Damit die Ratsche zuverlässig arbeitet, sollte das Gurtband gerade, faltenfrei und ohne Verdrehung eingelegt werden. Zu viel Band auf der Wickelwelle kann die Funktion beeinträchtigen und das vollständige Schließen des Hebels verhindern.
Kurze Ausführung für begrenzte Einbauräume
Mit einer Gesamtlänge von etwa 130 mm ist die Ratsche deutlich kompakter als viele lange Ausführungen. Das erleichtert den Einbau in Konstruktionen, bei denen nur wenig Bewegungsraum für den Hebel vorhanden ist.
Trotz der kompakten Abmessungen muss rund um die Ratsche ausreichend Platz bleiben, damit sich der Hebel vollständig öffnen und schließen lässt. Angrenzende Bauteile dürfen die Bewegung der Ratsche nicht blockieren.
Zwei Befestigungslöcher für eine stabile Montage
Die beiden vorhandenen Löcher ermöglichen eine direkte Befestigung der Ratsche an einer geeigneten Unterkonstruktion. Je nach Anwendung kann die Montage beispielsweise mit passenden Schrauben oder Nieten erfolgen.
Die verwendeten Befestigungsmittel müssen zur Lochgröße, zum Untergrund und zur vorgesehenen Belastung passen. Besonders bei dünnen Blechen, Holzplatten oder Verbundmaterialien kann eine Gegenplatte beziehungsweise großflächige Lastverteilung erforderlich sein.
Die Ratsche sollte so montiert werden, dass die auftretenden Zugkräfte möglichst geradlinig eingeleitet werden. Eine seitliche oder verkantete Belastung kann den Mechanismus und die Befestigung unnötig beanspruchen.
Typische Einsatzbereiche
-
Planenbau: Zum Spannen von Planen, Abdeckungen und textilen Konstruktionen
-
Anhänger und Fahrzeugaufbauten: Für individuell angefertigte Gurt- und Spannsysteme
-
Landwirtschaft: Zur Befestigung geeigneter Abdeckungen und technischer Ausrüstung
-
Industrie: Für Halte-, Spann- und Befestigungssysteme mit 50-mm-Gurtband
-
Werkstatt und Handwerk: Für individuelle Konstruktionen und Sonderanfertigungen
-
Lager und Verpackung: Zum Spannen und Fixieren geeigneter Güter und Bauteile
-
Messe- und Veranstaltungsbau: Für textile Befestigungen und technische Aufbauten
-
Planenkonfektion: Zur Herstellung projektbezogener Spannlösungen
Verarbeitung mit 50 mm breitem Gurtband
Für eine zuverlässige Funktion sollte ein geeignetes 50 mm breites Gurtband verwendet werden. Ein deutlich schmaleres Band kann seitlich verrutschen, während ein zu breites oder zu starkes Band möglicherweise nicht sauber durch die Wickelwelle geführt werden kann.
Soll die Ratsche Bestandteil eines fest konfektionierten Gurtsystems werden, müssen sämtliche Verbindungen fachgerecht ausgeführt werden. Nähte, Gurtmaterial, Endbeschläge und Befestigungspunkte sind auf die vorgesehene Belastung abzustimmen.
Beim Zuschnitt von Polyester-Gurtband kann ein geeignetes Heißschneidegerät verwendet werden. Dadurch wird die Schnittkante thermisch versiegelt und ein Ausfransen der Fasern reduziert.
Reißfestigkeit von 3.000 kg richtig einordnen
Die angegebene Reißfestigkeit von 3.000 kg beschreibt die Bruchbelastung der Ratsche gemäß Produktangaben. Dieser Wert darf nicht automatisch als zulässige Arbeitslast, Haltekraft oder Zurrkraft des vollständigen Systems verwendet werden.
Die Belastbarkeit der fertigen Konstruktion wird durch sämtliche eingesetzten Komponenten bestimmt. Dazu gehören unter anderem:
- das verwendete Gurtband
- die Ratsche und ihre Befestigung
- Nähte oder andere Gurtverbindungen
- Schrauben, Nieten und Gegenplatten
- die Tragfähigkeit der Unterkonstruktion
- weitere Haken, Beschläge oder Anschlagpunkte
Die zulässige Belastung des gesamten Systems richtet sich immer nach dem schwächsten Bauteil. Für gesetzlich geregelte oder sicherheitsrelevante Ladungssicherung dürfen nur vollständig geprüfte und entsprechend gekennzeichnete Zurrmittel verwendet werden.
Hinweise zur sicheren Montage und Verwendung
- Nur geeignetes Gurtband mit 50 mm Breite verwenden
- Ratsche auf einer tragfähigen Unterkonstruktion montieren
- Passende Schrauben oder Nieten für beide Befestigungslöcher einsetzen
- Bei dünnen Untergründen eine geeignete Gegenplatte verwenden
- Gurtband gerade und ohne Verdrehung durch die Wickelwelle führen
- Hebel nach dem Spannen vollständig schließen
- Ratsche nicht seitlich oder verkantet belasten
- Gurtband bei scharfen Kanten mit einem geeigneten Kantenschutz versehen
- Ratsche und Befestigung regelmäßig auf Verschleiß und Verformungen prüfen
- Beschädigte Komponenten nicht weiterverwenden
Nicht zum Heben oder zur Personensicherung verwenden
Ohne eine ausdrückliche Zulassung ist die Ratsche nicht zum Heben von Lasten, als Anschlagmittel, zur Absturzsicherung oder zur Sicherung von Personen geeignet. Für diese Anwendungen müssen speziell geprüfte und gekennzeichnete Systeme verwendet werden.
Technische Daten
| Produktart |
Spannratsche für Gurtband |
| Passende Gurtbreite |
50 mm |
| Ausführung |
Kurze Bauform |
| Gesamtlänge |
Ca. 130 mm |
| Befestigung |
2 Befestigungslöcher |
| Reißfestigkeit |
Gemäß Produktangaben ca. 3.000 kg |
| Bedienung |
Manuelles Spannen über Ratschenmechanismus |
| Typische Anwendungen |
Planenbau, Anhänger, Landwirtschaft, Werkstatt, Industrie und technische Gurtsysteme |
Kurze Ratsche für professionelle 50-mm-Gurtsysteme
Die Ratsche für 50 mm Gurtband mit 130 mm Länge, zwei Befestigungslöchern und 3.000 kg Reißfestigkeit ist eine kompakte und robuste Komponente für individuell gefertigte Spann- und Befestigungssysteme.
Durch die kurze Bauform eignet sie sich besonders für begrenzte Einbauräume. Die beiden Montagelöcher ermöglichen eine feste Integration in geeignete Konstruktionen, während der Ratschenmechanismus ein kontrolliertes Spannen und Nachziehen des Gurtbands erlaubt.
Jetzt die kurze Ratsche für 50 mm Gurtband auswählen und individuelle Spannsysteme passend zum vorgesehenen Einsatz anfertigen.
Hinweis: Die angegebene Reißfestigkeit ist nicht mit der zulässigen Arbeitslast oder Zurrkraft eines vollständigen Gurtsystems gleichzusetzen. Maßgeblich sind die Belastbarkeit sämtlicher Komponenten, die fachgerechte Montage und die technischen Herstellerangaben.
