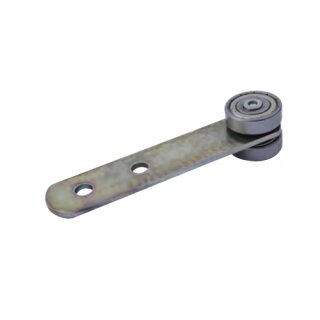

Vorhangrolle zum Vernieten für Profil Nr. 350
Die Vorhangrolle zum Vernieten für Profil Nr. 350 ist eine kugelgelagerte Stahlrolle für entsprechend aufgebaute Schiebevorhang- und Planensysteme. Sie ist speziell für die Verwendung mit der Vorhangschiene Profil Nr. 350 vorgesehen und wird innerhalb des C-Profils geführt.
Die Rolle besitzt einen Durchmesser von 28 mm und eine Rollenhöhe von 29 mm. Die komplette Konstruktion ist 124 mm lang und 26 mm breit. Der Lochabstand beträgt 28 mm.
Durch die Ausführung aus Stahl in Verbindung mit einem Kugellager steht eine robuste Laufkomponente für entsprechend ausgelegte Vorhangsysteme zur Verfügung. Die Befestigung erfolgt durch Vernieten und eignet sich damit für Konstruktionen, bei denen die Rolle fest mit der Plane, dem Vorhang oder einer geeigneten Halterung verbunden werden soll.
Technische Daten der Vorhangrolle Profil Nr. 350
-
Produktart: Vorhangrolle / Laufrolle
-
Ausführung: zum Vernieten
-
Material: Stahl
-
Lagerung: mit Kugellager
-
Rollendurchmesser: 28 mm
-
Rollenhöhe: 29 mm
-
Lochabstand: 28 mm
-
Gesamtlänge: 124 mm
-
Gesamtbreite: 26 mm
-
Befestigung: zum Vernieten
-
Passend für: Vorhangschiene Profil Nr. 350
-
Schienenmaß Profil 350: H 40 mm / B 40 mm
-
Materialstärke der Schiene: 2,5 mm
Passend für Vorhangschiene Profil Nr. 350
Die Vorhangrolle ist für die Verwendung innerhalb der Vorhangschiene Profil Nr. 350 mit 40 x 40 mm vorgesehen. Die Rolle läuft innerhalb des C-Profils und ermöglicht die bewegliche Führung eines daran befestigten Vorhangs beziehungsweise einer Plane.
Vor der Bestellung sollte geprüft werden, ob die vorhandene Schiene tatsächlich dem Profil Nr. 350 entspricht. Auch Rollenstopper, Verbindungsmuffen und andere Komponenten sollten passend zur gleichen Profilgröße ausgewählt werden.
28 mm Rollendurchmesser und 29 mm Rollenhöhe
Die Stahlrolle besitzt einen Durchmesser von 28 mm und eine Rollenhöhe von 29 mm. Diese Abmessungen sind auf den Einsatz innerhalb des entsprechenden Profil-350-Schienensystems abgestimmt.
Für einen möglichst gleichmäßigen Lauf sollte die Schienenstrecke sauber ausgerichtet sein. Besonders bei Anlagen aus mehreren Schienenabschnitten sollten Übergänge möglichst bündig ausgeführt werden.
Gesamtlänge 124 mm und Gesamtbreite 26 mm
Die komplette Vorhangrolle besitzt eine Gesamtlänge von 124 mm und eine Gesamtbreite von 26 mm. Diese Maße sind besonders für die Planung des Einbauraums und der Befestigungsposition relevant.
Die Gesamtabmessungen sollten deshalb bereits bei der Konstruktion des Vorhangsystems berücksichtigt werden.
28 mm Lochabstand für die Vernietung
Der Lochabstand beträgt 28 mm. Dieses Maß ist bei der Vorbereitung der Befestigungspunkte wichtig und sollte auf die jeweilige Plane, den Vorhang oder die eingesetzte Halterung übertragen werden.
Die verwendeten Nieten sollten hinsichtlich Durchmesser, Länge und Material zum Aufbau der Rolle sowie zum jeweiligen Vorhang- oder Planenmaterial passen.
Stahlrolle mit Kugellager
Die Rolle besteht aus Stahl und ist mit einem Kugellager ausgestattet. Das Kugellager unterstützt die Drehbewegung und reduziert die Reibung beim Lauf innerhalb der Vorhangschiene.
Dadurch eignet sich die Vorhangrolle insbesondere für entsprechend aufgebaute Systeme, bei denen der Vorhang regelmäßig entlang der Schiene bewegt wird.
Das tatsächliche Laufverhalten der gesamten Anlage hängt jedoch zusätzlich von der Schienenmontage, der Rollenanzahl, den Verbindungsstellen und dem Gewicht der Vorhangbahn ab.
Vorhangrolle zum Vernieten
Diese Variante ist speziell für eine Nietbefestigung vorgesehen. Die Rolle kann dadurch fest mit einer entsprechend vorbereiteten Vorhang- oder Planenkonstruktion verbunden werden.
Eine Nietverbindung eignet sich besonders für Konstruktionen, bei denen die Rollen dauerhaft an der Vorhangbahn verbleiben sollen. Welche Nieten verwendet werden, sollte anhand der vorhandenen Materialstärken und Befestigungspunkte entschieden werden.
Passende Befestigungselemente finden Sie im Bereich Nieten.
Für Schiebevorhänge und Planensysteme
Die Vorhangrolle zum Vernieten für Profil Nr. 350 kann in unterschiedlichen entsprechend aufgebauten Schiebevorhang- und Planensystemen verwendet werden. Mögliche Anwendungsbereiche sind beispielsweise:
-
Industriehallen: Für bewegliche Vorhang- und Planenabtrennungen
-
Lagerhallen: Für flexible Raumtrennsysteme
-
Werkstätten: Für verschiebbare Arbeitsplatz- und Bereichstrennungen
-
Produktionsbereiche: Für entsprechend aufgebaute Schiebevorhänge
-
Montagebereiche: Für variable Vorhangsysteme
-
Planenbau: Für individuell gefertigte Schiebeplanen
-
Gewerbliche Hallen: Für flexible Vorhang- und Abtrennlösungen
Einfachrolle für gezielte Aufhängepunkte
Bei dieser Ausführung handelt es sich um eine Einfachrolle. Der jeweilige Aufhängepunkt wird damit über eine einzelne Laufrolle innerhalb der Schiene geführt.
Für Profil Nr. 350 steht zusätzlich eine Doppelrolle zur Verfügung. Welche Variante verwendet werden sollte, hängt von der Konstruktion, der gewünschten Führung und der Anordnung der Aufhängepunkte ab.
Anzahl und Abstand der Vorhangrollen planen
Wie viele Vorhangrollen für eine vollständige Anlage benötigt werden, hängt unter anderem von folgenden Faktoren ab:
- Länge und Breite des Vorhangs
- Gewicht der Plane oder des Vorhangmaterials
- Anzahl der vorgesehenen Aufhängepunkte
- Länge der Schienenstrecke
- Art der eingesetzten Rollen
- Häufigkeit des Öffnens und Schließens
Bei größeren Vorhangbahnen kann eine gleichmäßige Verteilung der Rollen dazu beitragen, die auftretenden Kräfte auf mehrere Befestigungspunkte zu verteilen.
Verbindungsmuffen für längere Profil-350-Schienen
Bei längeren Schienenanlagen können mehrere Profil-350-Schienen mit passenden Verbindungsmuffen miteinander verbunden werden.
Die entsprechenden Verbinder werden mit den Schienen verschraubt und ermöglichen eine gezielte Ausrichtung der einzelnen Schienenabschnitte.
Ein möglichst bündiger Übergang unterstützt den gleichmäßigen Lauf der 28-mm-Stahlrolle von einem Schienenstück zum nächsten.
Rollenstopper Nr. 350 als Endanschlag
Am offenen Ende einer Profil-350-Schiene kann ein passender Rollenstopper Nr. 350 eingesetzt werden.
Der Rollenstopper begrenzt den Laufweg und kann verhindern, dass die Vorhangrolle unbeabsichtigt aus dem offenen Schienenende herausläuft. Gleichzeitig lässt sich damit eine definierte Endposition des Vorhangs festlegen.
Belastbarkeit des gesamten Vorhangsystems beachten
Auch bei einer Vorhangrolle aus Stahl sollte die Belastbarkeit einer vollständigen Anlage nicht allein anhand der Rolle beurteilt werden.
Für die Auslegung spielen unter anderem die Vorhangschiene, die Anzahl der Rollen, die Nietbefestigung, das Gewicht der Vorhangbahn und die Befestigung der Schiene eine Rolle.
Bei größeren oder belastungsrelevanten Konstruktionen sollte deshalb immer das vollständige System für die vorgesehene Anwendung ausgelegt werden.
Montage und Funktionsprüfung
Nach der Vernietung sollte geprüft werden, ob die Vorhangrolle korrekt ausgerichtet ist und sich frei innerhalb der Profil-350-Schiene bewegen lässt.
Bei längeren Schienensystemen sollten insbesondere Verbindungsmuffen und Übergänge kontrolliert werden. Auch der Rollenstopper sollte in die abschließende Funktionsprüfung einbezogen werden.
Vorhangrolle zum Vernieten für Profil Nr. 350 online kaufen
Die Vorhangrolle zum Vernieten für Profil Nr. 350 ist eine kugelgelagerte Stahlrolle für entsprechend aufgebaute Schiebevorhang-, Planen- und Raumtrennsysteme.
Mit einem Rollendurchmesser von 28 mm, einer Rollenhöhe von 29 mm, einem Lochabstand von 28 mm, einer Gesamtlänge von 124 mm und einer Gesamtbreite von 26 mm bietet sie klar definierte Maße für die Planung und Montage innerhalb des Profil-350-Systems.
Zusammen mit der passenden Profil-350-Schiene, Verbindungsmuffen, Rollenstoppern und weiteren Systemkomponenten lässt sich ein individuell aufgebautes Vorhangschienensystem zusammenstellen.
