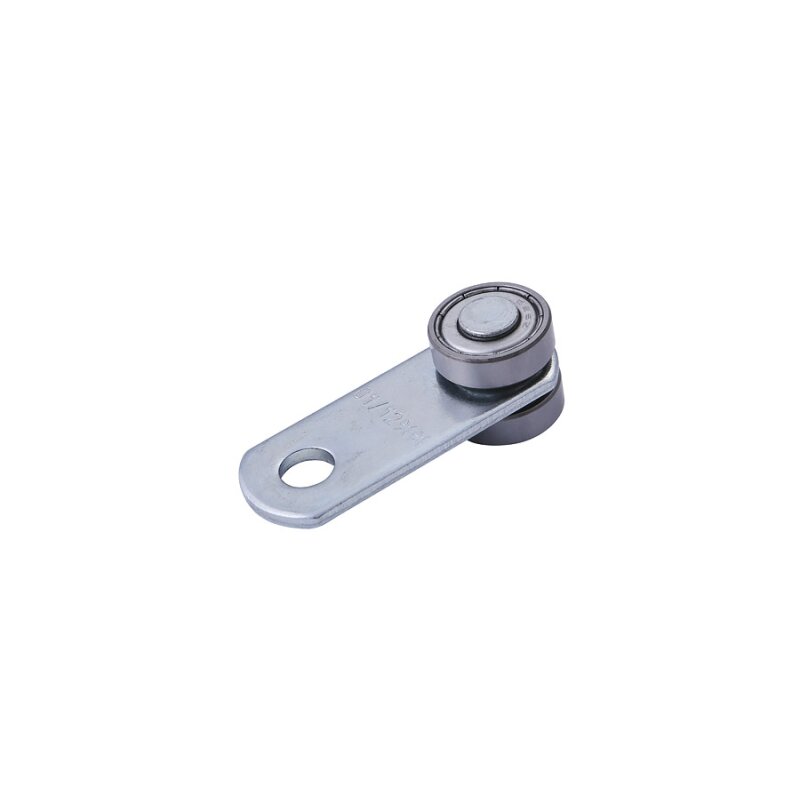

1-Loch Vorhangrolle mit Stahlkugellager für Profil 45
Die 1-Loch Rolle mit Stahlkugellager ist für den Einsatz in passenden Vorhangschienen Profil Nr. 45 vorgesehen. Sie dient als bewegliches Verbindungselement zwischen Schiene und Vorhang beziehungsweise Plane und eignet sich für Schiebevorhänge, Planensysteme und flexible Raumtrennungen.
Das integrierte Stahlkugellager unterstützt einen reibungsarmen und gleichmäßigen Lauf innerhalb der Schiene. Dadurch ist diese Ausführung besonders interessant für Systeme, bei denen Vorhänge oder Planen regelmäßig bewegt werden.
Technische Daten
-
Produktart: Vorhangrolle / Laufrolle
-
Ausführung: 1-Loch Rolle
-
Material Rolle: Kunststoff
-
Lagerung: Stahlkugellager
-

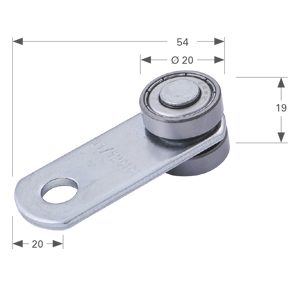

Rollendurchmesser: ca. 20 mm
-
Breite: ca. 19 mm
-
Lochdurchmesser: 8 mm
-
Befestigung: über zentrale Bohrung
-
Passend für: Vorhangschiene Profil Nr. 45
-
Schienenmaß Profil 45: H 24 mm / B 25 mm
Passend für Vorhangschienen Profil Nr. 45
Die 1-Loch Vorhangrolle mit Stahlkugellager ist auf das Profil Nr. 45 abgestimmt. Die Rolle wird innerhalb des C-Profils geführt und ermöglicht dadurch das Verschieben des daran befestigten Vorhangs oder der Plane.
Damit das Schienensystem zuverlässig funktioniert, sollten Rolle, Schiene und Befestigungselemente aufeinander abgestimmt sein. Vor der Montage empfiehlt es sich daher, die Profilnummer und die Abmessungen der vorhandenen Vorhangschiene zu prüfen.
Stahlkugellager für einen gleichmäßigen Lauf
Im Unterschied zur einfachen Variante ohne Kugellager ist diese Ausführung mit einem Stahlkugellager ausgestattet. Das Lager reduziert die Reibung bei der Bewegung und unterstützt dadurch einen leichteren und gleichmäßigeren Lauf innerhalb der Vorhangschiene.
Das kann insbesondere bei häufig genutzten Schiebesystemen von Vorteil sein, da der Vorhang regelmäßig geöffnet und geschlossen wird.
Zentrale 8-mm-Bohrung zur Befestigung
Die Vorhangrolle besitzt eine zentrale Bohrung mit 8 mm Durchmesser. Darüber kann die Rolle mit einem geeigneten Befestigungselement an einer Plane, einem Vorhang oder einer entsprechenden Halterung montiert werden.
Je nach Aufbau des Systems kann die Befestigung beispielsweise mit einer passenden Schraub- oder Nietlösung erfolgen. Wichtig ist, dass die Verbindung zur Bohrung, zum Rollenhalter und zum jeweiligen Vorhangmaterial passt.
Für Schiebevorhänge und Planensysteme
Die kugelgelagerte 1-Loch Rolle eignet sich für verschiedene bewegliche Vorhang- und Planenkonstruktionen. Typische Anwendungen sind beispielsweise:
-
Industrievorhänge: Für verschiebbare textile oder planenbasierte Abtrennungen
-
Werkstätten: Für flexible Trennung von Arbeitsbereichen
-
Lagerhallen: Für bewegliche Vorhang- und Raumtrennsysteme
-
Produktionsbereiche: Für entsprechend ausgelegte Schiebevorhänge
-
Planenbau: Für individuell konfektionierte Schiebeplanen
-
Messe- und Veranstaltungsbau: Für geeignete mobile Vorhangsysteme
Für häufig bewegte Vorhangsysteme
Das Stahlkugellager macht diese Rollenvariante insbesondere für Anwendungen interessant, bei denen der Vorhang regelmäßig bewegt wird. Durch die kugelgelagerte Ausführung kann die Bewegung innerhalb der Schiene erleichtert werden.
Welche Rollenanzahl und welcher Abstand zwischen den einzelnen Rollen benötigt werden, hängt vom Gewicht, der Größe und dem Aufbau des jeweiligen Vorhangs ab.
Kombinierbar mit weiteren Profil-45-Komponenten
Die 1-Loch Rolle mit Stahlkugellager kann mit weiteren Komponenten aus dem Bereich Laufschienen-Systeme kombiniert werden. Dazu gehören unter anderem:
- Vorhangschiene Profil Nr. 45
- Doppelrollen für Profil 45
-
Verbindungsmuffen für längere Schienenstrecken
- Rollenstopper Nr. 45
- Kreisbögen Profil 45
- Wand- und Deckenbefestigungen
Verbindungsmuffen für längere Schienenanlagen
Bei längeren Vorhangsystemen können mehrere Profil-45-Schienen mit passenden Verbindungsmuffen zusammengefügt werden. Die Verbinder ermöglichen eine gezielte Ausrichtung der einzelnen Schienenstücke.
Ein möglichst bündiger Übergang ist besonders wichtig, damit die kugelgelagerte Rolle ohne störende Höhen- oder Seitenversätze von einem Schienenabschnitt in den nächsten geführt werden kann.
Mit Kreisbogen Profil 45 kombinierbar
Soll der Schienenverlauf um eine Ecke geführt werden, kann das Profil-45-System mit einem passenden Kreisbogen Profil 45 ergänzt werden.
Dabei sollte geprüft werden, ob die verwendete Rolle für den gesamten Schienenverlauf geeignet ist. Die Übergänge zwischen gerader Schiene und Kreisbogen sollten möglichst sauber ausgerichtet werden, damit der Lauf nicht unnötig beeinträchtigt wird.
Rollenstopper als Endanschlag
Ein passender Rollenstopper Nr. 45 kann am Ende der Schienenstrecke eingesetzt werden. Er begrenzt den Laufweg und kann verhindern, dass die Vorhangrolle unbeabsichtigt aus dem offenen Schienenende herausläuft.
Gleichzeitig kann damit eine definierte Endposition für den Schiebevorhang festgelegt werden.
Anzahl und Abstand der Rollen planen
Bei der Planung eines Vorhangsystems sollte auch die Anzahl der benötigten Vorhangrollen berücksichtigt werden. Entscheidend sind insbesondere:
- Größe des Vorhangs oder der Plane
- Gewicht des verwendeten Materials
- Anzahl der Aufhängepunkte
- Länge der Schienenstrecke
- Häufigkeit der Bewegung
- Gerader oder gebogener Schienenverlauf
Bei größeren Vorhängen empfiehlt sich eine gleichmäßige Verteilung der Aufhängepunkte, damit die auftretenden Kräfte auf mehrere Rollen verteilt werden.
Belastbarkeit des gesamten Systems berücksichtigen
Auch bei einer kugelgelagerten Vorhangrolle kann die zulässige Belastung der gesamten Anlage nicht allein anhand der Rolle bestimmt werden. Schiene, Befestigung, Rolle, Verbindungselemente, Vorhangmaterial und Montageuntergrund müssen gemeinsam betrachtet werden.
Bei größeren oder belastungsrelevanten Schiebesystemen sollte die gesamte Konstruktion entsprechend ausgelegt werden.
Montage und Funktionsprüfung
Nach der Montage sollte geprüft werden, ob die Rolle frei und gleichmäßig innerhalb der Profil-45-Schiene läuft. Bei längeren Anlagen sollten insbesondere die Übergänge zwischen einzelnen Schienenabschnitten kontrolliert werden.
Auch vorhandene Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden. Die Rolle sollte sich über die gesamte vorgesehene Strecke bewegen lassen und am Endanschlag wie geplant stoppen.
1-Loch Rolle mit Stahlkugellager für Profil 45
Die 1-Loch Vorhangrolle mit Stahlkugellager für Profil 45 ist eine vielseitige Lösung für bewegliche Vorhang- und Planensysteme. Mit einem Rollendurchmesser von ca. 20 mm, einer Breite von ca. 19 mm und einer zentralen 8-mm-Bohrung lässt sie sich in entsprechend aufgebaute Profil-45-Systeme integrieren.
Das Stahlkugellager unterstützt einen reibungsarmen Lauf und macht die Rolle besonders interessant für regelmäßig bewegte Schiebevorhänge. Zusammen mit passenden Vorhangschienen, Verbindungsmuffen, Kreisbögen, Rollenstoppern und Befestigungselementen lässt sich ein modular aufgebautes Schienensystem für Werkstatt, Lager, Industrie und Gewerbe realisieren.
