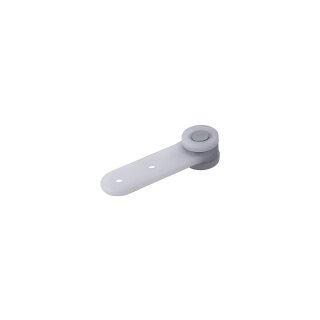

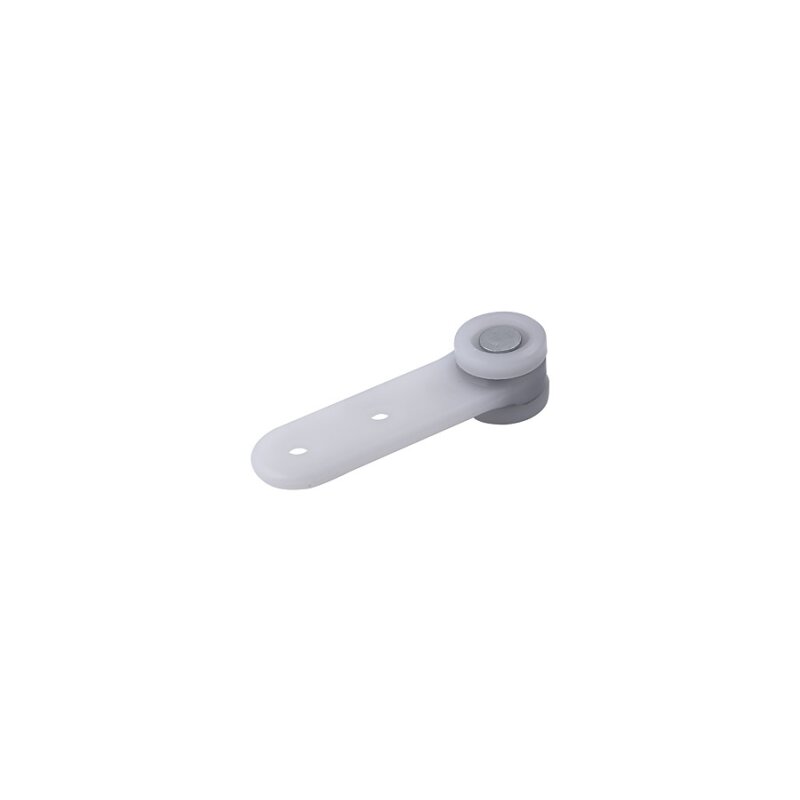

2-Loch Vorhangrolle aus Kunststoff mit Kugellager für Profil 45
Die 2-Loch Rolle aus Kunststoff mit Kugellager ist für den Einsatz in passenden Vorhangschienen Profil Nr. 45 vorgesehen. Sie eignet sich als bewegliches Verbindungselement für Schiebevorhänge, Planensysteme und flexible Raumtrennungen und wird innerhalb des entsprechenden C-Profils geführt.
Durch das integrierte Stahlkugellager wird die Reibung bei der Bewegung reduziert und ein gleichmäßiger Lauf innerhalb der Schiene unterstützt. Die 2-Loch-Befestigung bietet zwei Befestigungspunkte und ermöglicht dadurch eine definierte Verbindung mit dem jeweiligen Vorhang, der Plane oder einer geeigneten Halterung.
Technische Daten der 2-Loch Rolle
-
Produktart: Vorhangrolle / Laufrolle
-
Ausführung: 2-Loch Rolle
-
Material Rolle: Kunststoff
-
Lagerung: Stahlkugellager
-

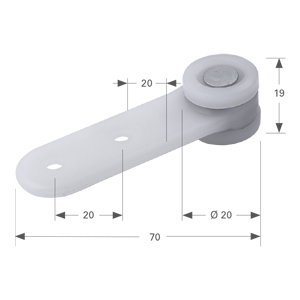

Rollendurchmesser: ca. 20 mm
-
Rollenbreite: ca. 19 mm
-
Befestigung: 2-Loch-Befestigung
-
Montage: Für geeignete Schraub- oder Nietverbindungen
-
Passend für: Vorhangschiene Profil Nr. 45
-
Schienenmaß Profil 45: H 24 mm / B 25 mm
Passend für Vorhangschienen Profil Nr. 45
Die 2-Loch Vorhangrolle mit Kugellager ist auf die Geometrie des Profil-45-Schienensystems abgestimmt. Die Rolle bewegt sich innerhalb der Laufschiene und ermöglicht das Verschieben des daran befestigten Vorhangs beziehungsweise der Plane.
Vor der Montage sollte geprüft werden, ob tatsächlich eine Vorhangschiene Profil Nr. 45 verwendet wird. Auch Rollenstopper, Verbindungsmuffen, Kreisbögen und weitere Zubehörteile müssen zum gleichen Schienensystem passen.
Stahlkugellager für reibungsarmen Lauf
Das integrierte Stahlkugellager unterstützt eine leichtgängige Bewegung der Rolle innerhalb des Schienenprofils. Gegenüber einer einfachen Rollenausführung ohne Kugellager wird die Reibung bei der Rotation reduziert.
Dadurch eignet sich die kugelgelagerte Variante insbesondere für Vorhangsysteme, bei denen die Plane oder der Vorhang regelmäßig geöffnet und geschlossen wird.
2-Loch-Befestigung für eine definierte Montage
Die Rolle verfügt über eine Befestigung mit zwei Bohrungen. Dadurch stehen zwei Befestigungspunkte zur Verfügung, über die die Vorhangrolle mit der jeweiligen Plane, dem Vorhang oder einem entsprechenden Verbindungselement kombiniert werden kann.
Je nach Konstruktion kann die Montage mit geeigneten Schrauben oder Nieten erfolgen. Die eingesetzten Befestigungselemente sollten auf die Rolle, das Vorhangmaterial und die gewünschte Konstruktion abgestimmt sein.
Für Schiebevorhänge und Planensysteme
Die 2-Loch Kunststoffrolle mit Kugellager kann in unterschiedlichen beweglichen Vorhang- und Planensystemen verwendet werden. Mögliche Anwendungen sind beispielsweise:
-
Industrievorhänge: Für geeignete Schiebesysteme in Produktions- und Gewerbebereichen
-
Schiebeplanen: Für bewegliche Planen- und Abtrennsysteme
-
Werkstätten: Für flexible Arbeitsplatz- und Bereichstrennungen
-
Lagerhallen: Für variable Vorhang- und Raumtrennsysteme
-
Planenbau: Für individuell konfektionierte Schiebevorhänge
-
Messe- und Veranstaltungsbau: Für geeignete textile Schiebesysteme
Für regelmäßig bewegte Vorhänge
Durch das Kugellager ist die Rolle besonders für Konstruktionen interessant, bei denen der Vorhang häufiger bewegt werden soll. Die kugelgelagerte Ausführung unterstützt dabei einen gleichmäßigen Bewegungsablauf innerhalb der Schiene.
Wie leicht sich ein kompletter Vorhang tatsächlich bewegen lässt, hängt jedoch nicht allein von der Rolle ab. Auch Vorhanggewicht, Anzahl der Rollen, Schienenverlauf, Verbindungsstellen und Montage beeinflussen das gesamte System.
Rollenabstand und Anzahl sinnvoll planen
Die benötigte Anzahl an Vorhangrollen richtet sich nach der Größe und Ausführung des jeweiligen Vorhangsystems. Dabei sollten unter anderem folgende Punkte berücksichtigt werden:
- Länge des Vorhangs oder der Plane
- Gewicht des verwendeten Materials
- Anzahl der vorgesehenen Aufhängepunkte
- Länge der Laufschiene
- Gerader oder gebogener Schienenverlauf
- Häufigkeit des Öffnens und Schließens
Bei größeren Vorhängen empfiehlt sich eine möglichst gleichmäßige Verteilung der Aufhängepunkte.
Mit weiteren Profil-45-Rollen kombinierbar
Innerhalb eines Vorhangsystems können unterschiedliche Rollenvarianten miteinander kombiniert werden. Je nach Konstruktion kann die 2-Loch Rolle mit Kugellager beispielsweise gemeinsam mit 1-Loch Rollen oder Doppelrollen eingesetzt werden.
So kann die Rollenbestückung gezielt an die jeweiligen Positionen und Anforderungen des Vorhangsystems angepasst werden.
Verbindungsmuffen für längere Schienenstrecken
Bei längeren Schienenanlagen können mehrere Profil-45-Schienen mit passenden Verbindungsmuffen miteinander verbunden werden. Die verschraubten Verbinder ermöglichen eine gezielte Ausrichtung der einzelnen Schienenabschnitte.
Ein möglichst bündiger Übergang ist wichtig, damit die kugelgelagerte Rolle ohne störende Höhen- oder Seitenversätze von einem Schienenstück zum nächsten geführt werden kann.
Mit Kreisbogen Profil 45 kombinierbar
Soll der Vorhangschienenverlauf um eine Ecke geführt werden, kann das Profil-45-System mit einem passenden Kreisbogen Profil 45 ergänzt werden.
Dabei sollte geprüft werden, ob die Rolle für den kompletten Schienenverlauf geeignet ist. Besonders die Übergänge zwischen gerader Schiene und Kreisbogen sollten sorgfältig ausgerichtet werden.
Rollenstopper Nr. 45 als Endanschlag
Am Ende einer offenen Vorhangschiene kann ein passender Rollenstopper Nr. 45 eingesetzt werden. Dieser begrenzt den Laufweg und kann verhindern, dass die Vorhangrolle unbeabsichtigt aus dem Profil herausläuft.
Gleichzeitig lässt sich damit eine definierte Endposition für den Schiebevorhang beziehungsweise die Plane festlegen.
Teil eines modularen Vorhangschienen-Systems
Die 2-Loch Rolle Kunststoff mit Kugellager lässt sich mit weiterem Zubehör für Vorhangschienen Profil 45 kombinieren. Dazu gehören beispielsweise:
- Vorhangschienen Profil Nr. 45
- 1-Loch und 2-Loch Vorhangrollen
- Doppelrollen
- Verbindungsmuffen
- Kreisbögen Profil 45
- Rollenstopper Nr. 45
- Wand- und Deckenbefestigungen
Belastbarkeit des gesamten Systems beachten
Auch bei einer kugelgelagerten Vorhangrolle kann die zulässige Belastung der gesamten Anlage nicht allein anhand der einzelnen Rolle beurteilt werden. Entscheidend ist das Zusammenspiel von Schiene, Rolle, Befestigungselementen, Vorhangmaterial, Aufhängepunkten und Montageuntergrund.
Bei größeren oder belastungsrelevanten Anwendungen sollte daher immer das vollständige Vorhangschienensystem entsprechend ausgelegt werden.
Montage und Funktionsprüfung
Nach der Montage sollte geprüft werden, ob die Rolle frei und gleichmäßig durch die Profil-45-Schiene läuft. Bei Anlagen aus mehreren Schienenelementen sollten insbesondere die Übergänge an den Verbindungsmuffen kontrolliert werden.
Auch vorhandene Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden. Die Rolle sollte den vorgesehenen Schienenverlauf problemlos durchfahren und am Endanschlag wie geplant stoppen.
2-Loch Vorhangrolle mit Kugellager für Profil 45
Die 2-Loch Rolle aus Kunststoff mit Stahlkugellager für Profil 45 ist eine vielseitige Laufkomponente für entsprechend aufgebaute Schiebevorhang- und Planensysteme. Mit einem Rollendurchmesser von ca. 20 mm, einer Breite von ca. 19 mm und zwei Befestigungspunkten lässt sie sich gezielt in passende Konstruktionen integrieren.
Das Stahlkugellager unterstützt einen reibungsarmen Lauf, während die 2-Loch-Befestigung verschiedene Montageoptionen ermöglicht. In Kombination mit passenden Schienen, Verbindungsmuffen, Kreisbögen, Rollenstoppern und weiteren Systemkomponenten lässt sich ein individuell abgestimmtes Vorhangschienensystem für Werkstatt, Lager, Industrie und Gewerbe aufbauen.
