2-Loch Vorhangrolle aus Kunststoff ohne Kugellager für Profil 45
Die 2-Loch Rolle aus Kunststoff ohne Kugellager ist für den Einsatz in passenden Vorhangschienen Profil Nr. 45 vorgesehen. Sie dient als bewegliches Verbindungselement zwischen Schiene und Vorhang beziehungsweise Plane und eignet sich für verschiedene Schiebevorhang-, Planen- und Raumtrennsysteme.
Durch die 2-Loch-Befestigung stehen zwei Befestigungspunkte zur Verfügung, über die die Rolle mit einer geeigneten Plane, einem Vorhang oder einer Halterung verbunden werden kann. Die Ausführung ohne Kugellager besitzt einen einfachen und funktionalen Aufbau und eignet sich besonders für Anwendungen, bei denen keine kugelgelagerte Rollenführung erforderlich ist.

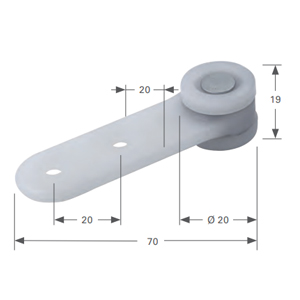

Technische Daten der 2-Loch Rolle
-
Produktart: Vorhangrolle / Laufrolle
-
Ausführung: 2-Loch Rolle
-
Material: Kunststoff
-
Lagerung: ohne Kugellager
-
Rollendurchmesser: ca. 20 mm
-
Rollenbreite: ca. 19 mm
-
Befestigung: 2-Loch-Befestigung
-
Montage: Für geeignete Schraub- oder Nietverbindungen
-
Passend für: Vorhangschiene Profil Nr. 45
-
Schienenmaß Profil 45: H 24 mm / B 25 mm
Passend für Vorhangschienen Profil Nr. 45
Die 2-Loch Vorhangrolle ohne Kugellager ist auf die Geometrie der Vorhangschiene Profil 45 abgestimmt. Die Rolle wird innerhalb des C-Profils geführt und ermöglicht das Verschieben des daran befestigten Vorhangs beziehungsweise der Plane entlang der Schienenstrecke.
Vor der Montage sollte geprüft werden, ob tatsächlich ein Profil Nr. 45 verwendet wird. Auch weitere Systemkomponenten wie Verbindungsmuffen, Rollenstopper oder Kreisbögen müssen zur jeweiligen Profilgröße passen.
Einfache Rollenführung ohne Kugellager
Diese Rollenvariante besitzt kein Kugellager. Dadurch ist der Aufbau vergleichsweise einfach und eignet sich für entsprechend ausgelegte Vorhangsysteme, bei denen eine kugelgelagerte Rolle nicht erforderlich ist.
Welche Ausführung sinnvoll ist, hängt unter anderem von der Größe des Vorhangs, der Nutzungshäufigkeit, dem gewünschten Laufverhalten und dem Aufbau der gesamten Schienenanlage ab.
2-Loch-Befestigung für eine definierte Verbindung
Die Rolle verfügt über zwei Befestigungsbohrungen. Dadurch kann sie an zwei Punkten mit dem jeweiligen Vorhang, der Plane oder einem geeigneten Verbindungselement verbunden werden.
Je nach Konstruktion kann die Montage mit passenden Schrauben oder Nieten erfolgen. Die verwendeten Befestigungselemente sollten auf das Material des Vorhangs sowie auf die jeweilige Anwendung abgestimmt sein.
Für Schiebevorhänge und Planensysteme
Die 2-Loch Kunststoffrolle ohne Kugellager kann für unterschiedliche bewegliche Vorhang- und Planenanwendungen eingesetzt werden. Mögliche Einsatzbereiche sind beispielsweise:
-
Werkstätten: Für flexible Arbeitsplatz- und Bereichstrennungen
-
Lagerhallen: Für bewegliche Vorhang- und Planensysteme
-
Gewerbe: Für variable Raumtrennungen
-
Planenbau: Für individuell aufgebaute Schiebeplanen
-
Messe- und Veranstaltungsbau: Für geeignete textile Vorhangsysteme
-
Temporäre Abtrennungen: Für flexibel veränderbare Raumlösungen
Für entsprechend ausgelegte Vorhangsysteme
Die Ausführung ohne Kugellager eignet sich besonders für Anwendungen, bei denen ein einfacher Rollenaufbau gewünscht wird. Sie kann beispielsweise für Vorhänge oder Planen eingesetzt werden, die innerhalb der Profil-45-Schiene beweglich geführt werden sollen.
Eine konkrete Belastbarkeit sollte jedoch nicht allein aus der Bauform der Rolle abgeleitet werden. Schiene, Rolle, Befestigung, Vorhangmaterial und Aufhängepunkte müssen immer als Gesamtsystem betrachtet werden.
Mit weiteren Profil-45-Rollen kombinierbar
Innerhalb eines Vorhangsystems können unterschiedliche Rollenvarianten kombiniert werden. Die 2-Loch Rolle ohne Kugellager kann beispielsweise zusammen mit 1-Loch Rollen, kugelgelagerten Rollen oder passenden Doppelrollen eingesetzt werden.
Dadurch lässt sich die Rollenbestückung entsprechend der jeweiligen Konstruktion und den vorgesehenen Aufhängepunkten zusammenstellen.
Verbindungsmuffen für längere Vorhangschienen
Bei längeren Anlagen können mehrere Profil-45-Schienen mit passenden Verbindungsmuffen miteinander verbunden werden. Die verschraubten Verbinder ermöglichen eine gezielte Ausrichtung der einzelnen Schienenstücke.
Ein möglichst bündiger Übergang ist wichtig, damit die Vorhangrolle ohne störende Höhen- oder Seitenversätze von einem Schienenabschnitt zum nächsten geführt werden kann.
Mit Kreisbogen Profil 45 kombinierbar
Soll die Vorhangschiene um eine Ecke geführt werden, kann das Profil-45-System mit einem passenden Kreisbogen Profil 45 ergänzt werden.
Dabei sollte geprüft werden, ob die eingesetzte Rolle für den vollständigen Schienenverlauf geeignet ist. Besonders die Übergänge zwischen gerader Schiene und Kreisbogen sollten sauber ausgerichtet und anschließend auf ihre Funktion geprüft werden.
Rollenstopper Nr. 45 als Endanschlag
Am Ende einer offenen Schiene kann ein passender Rollenstopper Nr. 45 eingesetzt werden. Dieser begrenzt den Laufweg und kann verhindern, dass die Vorhangrolle unbeabsichtigt aus dem Schienenprofil herausläuft.
Gleichzeitig lässt sich damit eine definierte Endposition für den Vorhang beziehungsweise die Schiebeplane festlegen.
Anzahl und Abstand der Rollen planen
Die benötigte Anzahl an Vorhangrollen richtet sich nach der jeweiligen Konstruktion. Dabei sollten insbesondere folgende Punkte berücksichtigt werden:
- Länge und Größe des Vorhangs
- Gewicht des verwendeten Materials
- Anzahl der vorgesehenen Aufhängepunkte
- Länge der Schienenstrecke
- Gerader oder gebogener Verlauf
- Häufigkeit der Bewegung
Bei größeren Vorhängen empfiehlt sich eine möglichst gleichmäßige Verteilung der Aufhängepunkte.
Teil eines modularen Profil-45-Systems
Die 2-Loch Rolle Kunststoff ohne Kugellager lässt sich mit weiterem Zubehör für Vorhangschienen Profil 45 kombinieren. Dazu gehören beispielsweise:
- Vorhangschienen Profil Nr. 45
- 1-Loch und 2-Loch Vorhangrollen
- Doppelrollen
- Verbindungsmuffen
- Kreisbögen Profil 45
- Rollenstopper Nr. 45
- Wand- und Deckenbefestigungen
Montage und Funktionsprüfung
Nach der Montage sollte geprüft werden, ob die Rolle frei innerhalb der Profil-45-Schiene läuft. Bei Anlagen mit mehreren Schienenstücken sollten insbesondere die Übergänge an den Verbindungsmuffen kontrolliert werden.
Auch vorhandene Kreisbögen und Endanschläge sollten in die Funktionsprüfung einbezogen werden. Die Rolle sollte sich über den vorgesehenen Schienenverlauf bewegen lassen und am Rollenstopper wie geplant anhalten.
2-Loch Vorhangrolle ohne Kugellager für Profil 45
Die 2-Loch Rolle aus Kunststoff ohne Kugellager für Profil 45 ist eine funktionale Lösung für entsprechend aufgebaute Schiebevorhang-, Planen- und Raumtrennsysteme. Mit einem Rollendurchmesser von ca. 20 mm, einer Rollenbreite von ca. 19 mm und zwei Befestigungspunkten lässt sie sich flexibel in passende Konstruktionen integrieren.
In Kombination mit geeigneten Profil-45-Schienen, Verbindungsmuffen, Kreisbögen, Rollenstoppern und weiteren Systemkomponenten lässt sich ein individuell abgestimmtes Vorhangschienensystem für Werkstatt, Lager, Gewerbe und weitere geeignete Einsatzbereiche aufbauen.
