2-Loch Vorhangrolle zum Vernieten mit Stahlkugellager für Profil 45

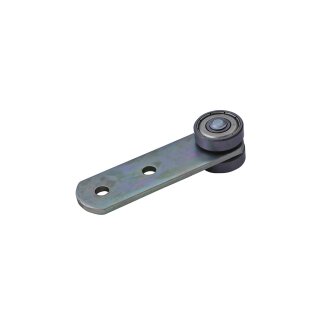

Die 2-Loch Vorhangrolle zum Vernieten mit Stahlkugellager ist für passende Vorhangschienen Profil Nr. 45 vorgesehen. Sie eignet sich für Schiebevorhänge, Planensysteme und flexible Raumtrennungen, bei denen eine vernietete Befestigung mit zwei Befestigungspunkten gewünscht ist.
Das integrierte Stahlkugellager unterstützt einen reibungsarmen und gleichmäßigen Lauf innerhalb der Schiene. Durch die 2-Loch-Ausführung kann die Rolle mit geeigneten Nieten dauerhaft in eine entsprechend aufgebaute Plane, einen Vorhang oder eine passende Halterung integriert werden.
Technische Daten der 2-Loch Rolle zum Vernieten
-
Produktart: Vorhangrolle / Laufrolle
-
Ausführung: 2-Loch Rolle zum Vernieten
-
Material Rolle: Kunststoff
-
Lagerung: Stahlkugellager
-

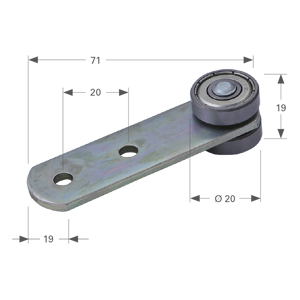

Rollendurchmesser: ca. 20 mm
-
Rollenbreite: ca. 19 mm
-
Befestigung: 2-Loch-Ausführung zur Vernietung
-
Passend für: Vorhangschiene Profil Nr. 45
-
Schienenmaß Profil 45: H 24 mm / B 25 mm
Passend für Vorhangschienen Profil Nr. 45
Die 2-Loch Rolle mit Stahlkugellager ist auf das Schienensystem Profil Nr. 45 abgestimmt. Die Laufrolle bewegt sich innerhalb des C-Profils und bildet die bewegliche Verbindung zwischen Vorhangschiene und Vorhang beziehungsweise Plane.
Vor dem Einbau sollte geprüft werden, ob die verwendete Schiene tatsächlich dem Profil Nr. 45 entspricht. Auch Verbindungsmuffen, Rollenstopper, Kreisbögen und weitere Komponenten des Systems sollten zur jeweiligen Profilgröße passen.
Für die Vernietung vorgesehen
Diese Ausführung ist speziell für eine Nietverbindung vorgesehen. Über die beiden Befestigungspunkte kann die Rolle mit geeigneten Nieten an der gewünschten Position des Vorhangs oder der Plane angebracht werden.
Eine Nietverbindung bietet sich insbesondere bei Konstruktionen an, bei denen die Rollen dauerhaft an der jeweiligen Bahn befestigt werden sollen. Welche Nieten verwendet werden, sollte auf Materialstärke, Vorhangmaterial und Aufbau des Systems abgestimmt werden.
Stahlkugellager für reibungsarmen Lauf
Das integrierte Stahlkugellager reduziert die Reibung bei der Drehbewegung der Rolle und unterstützt damit einen gleichmäßigen Lauf innerhalb der Vorhangschiene.
Diese Ausführung ist daher besonders für Systeme interessant, bei denen Vorhänge oder Planen regelmäßig bewegt werden. Das tatsächliche Laufverhalten hängt jedoch immer auch von der Ausrichtung der Schiene, den Übergängen zwischen einzelnen Schienenabschnitten, der Rollenanzahl und dem Gewicht der Vorhangbahn ab.
Zwei Befestigungspunkte für die Montage
Durch die 2-Loch-Befestigung stehen zwei Montagepunkte zur Verfügung. Dadurch kann die Rolle an zwei Stellen mit der jeweiligen Plane oder dem Vorhang verbunden werden.
Die Position der Rolle sollte so gewählt werden, dass die Vorhangbahn nach der Montage möglichst gleichmäßig innerhalb der Schiene geführt wird. Auch der Abstand zu benachbarten Rollen sollte auf die jeweilige Konstruktion abgestimmt sein.
Für Schiebevorhänge und Planensysteme
Die 2-Loch Rolle zum Vernieten mit Stahlkugellager kann für unterschiedliche bewegliche Vorhang- und Planenkonstruktionen eingesetzt werden. Typische Anwendungen sind beispielsweise:
-
Industrievorhänge: Für geeignete Schiebevorhangsysteme in Hallen
-
Schiebeplanen: Für bewegliche Planen- und Abtrennsysteme
-
Werkstätten: Für flexible Arbeitsplatz- und Bereichstrennungen
-
Lagerhallen: Für verschiebbare Vorhang- und Raumtrennsysteme
-
Produktionsbereiche: Für entsprechend ausgelegte Planen- und Vorhanglösungen
-
Messe- und Veranstaltungsbau: Für geeignete mobile oder fest konfigurierte Vorhangsysteme
Für regelmäßig bewegte Vorhänge geeignet
Durch die kugelgelagerte Rollenausführung eignet sich dieses Modell insbesondere für Schienensysteme, bei denen Vorhang oder Plane regelmäßig geöffnet und geschlossen werden.
Die Kugellagerung unterstützt dabei einen leichtgängigen Bewegungsablauf. Eine bestimmte Belastbarkeit des kompletten Systems lässt sich daraus jedoch nicht ableiten, da diese von mehreren Komponenten abhängt.
Mit weiteren Profil-45-Rollen kombinierbar
Innerhalb eines Profil-45-Systems können verschiedene Rollenvarianten miteinander kombiniert werden. Die 2-Loch Rolle zum Vernieten kann je nach Konstruktion beispielsweise zusammen mit 1-Loch Rollen, anderen 2-Loch-Rollen oder passenden Doppelrollen eingesetzt werden.
Dadurch lässt sich die Rollenbestückung auf die jeweiligen Befestigungspunkte und den Aufbau des Vorhangsystems abstimmen.
Passende Nieten für die Befestigung auswählen
Da diese Vorhangrolle für die Vernietung vorgesehen ist, sollten die eingesetzten Nieten hinsichtlich Durchmesser, Länge und Material zur jeweiligen Konstruktion passen.
Entsprechende Befestigungselemente finden Sie im Bereich Nieten. Bei der Auswahl sollte berücksichtigt werden, welche Materialstärke vernietet wird und wie die Befestigungsstelle aufgebaut ist.
Verbindungsmuffen für längere Vorhangschienen
Bei längeren Schienenanlagen können mehrere Profil-45-Schienen mit passenden Verbindungsmuffen miteinander verbunden werden. Die verschraubten Verbinder ermöglichen eine gezielte Ausrichtung der einzelnen Schienenabschnitte.
Ein möglichst bündiger Übergang unterstützt den gleichmäßigen Lauf der kugelgelagerten Rolle von einem Schienenstück in das nächste.
Mit Kreisbogen Profil 45 kombinierbar
Für einen Schienenverlauf um eine Ecke kann das Profil-45-System mit einem passenden Kreisbogen Profil 45 ergänzt werden.
Dabei sollte geprüft werden, ob die verwendete Rolle für den kompletten Schienenverlauf geeignet ist. Die Übergänge zwischen gerader Schiene und Bogen sollten sorgfältig ausgerichtet werden, damit die Rolle ohne störende Versätze geführt werden kann.
Rollenstopper Nr. 45 als Endanschlag
Am Ende einer offenen Vorhangschiene kann ein passender Rollenstopper Nr. 45 montiert werden. Er begrenzt den Laufweg der Rolle und kann verhindern, dass sie unbeabsichtigt aus dem Schienenende herausläuft.
Darüber hinaus lässt sich mit einem Rollenstopper eine definierte Endposition innerhalb des Schiebesystems festlegen.
Anzahl und Abstand der Rollen richtig planen
Die benötigte Anzahl der Rollen hängt vom Aufbau des jeweiligen Vorhang- oder Planensystems ab. Bei der Planung sollten insbesondere folgende Faktoren berücksichtigt werden:
- Länge und Breite des Vorhangs
- Gewicht der Plane oder des Textils
- Anzahl der vorgesehenen Aufhängepunkte
- Länge der Schienenstrecke
- Gerader oder gebogener Schienenverlauf
- Häufigkeit des Öffnens und Schließens
Bei größeren Vorhangbahnen empfiehlt sich eine gleichmäßige Verteilung der Aufhängepunkte, damit die auftretenden Kräfte auf mehrere Rollen verteilt werden.
Belastbarkeit des Gesamtsystems berücksichtigen
Die zulässige Belastung einer kompletten Vorhanganlage kann nicht allein aus der Bauweise einer einzelnen kugelgelagerten Rolle abgeleitet werden. Entscheidend ist das Zusammenspiel von Vorhangschiene, Rolle, Nieten, Plane beziehungsweise Vorhang, weiteren Aufhängepunkten und der Befestigung der Schiene.
Bei größeren oder belastungsrelevanten Anlagen sollte deshalb immer die gesamte Konstruktion entsprechend ausgelegt werden.
Teil eines modularen Profil-45-Systems
Die 2-Loch Vorhangrolle zum Vernieten mit Stahlkugellager lässt sich mit weiterem Zubehör für Vorhangschienen Profil 45 kombinieren. Dazu gehören unter anderem:
- Vorhangschienen Profil Nr. 45
- 1-Loch und 2-Loch Vorhangrollen
- Doppelrollen
- Verbindungsmuffen
- Kreisbögen Profil 45
- Rollenstopper Nr. 45
- Wand- und Deckenbefestigungen
- Passende Nieten
Montage und Funktionsprüfung
Nach dem Vernieten sollte kontrolliert werden, ob die Rolle korrekt ausgerichtet ist und frei innerhalb der Profil-45-Schiene läuft. Bei längeren Anlagen sollten insbesondere die Übergänge an den Verbindungsmuffen überprüft werden.
Auch vorhandene Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden. Die Rolle sollte den vorgesehenen Schienenweg gleichmäßig durchlaufen und am Endanschlag wie geplant stoppen.
2-Loch Vorhangrolle zum Vernieten für Profil 45
Die 2-Loch Rolle zum Vernieten mit Stahlkugellager für Profil 45 kombiniert eine für Nietverbindungen ausgelegte 2-Loch-Befestigung mit einer kugelgelagerten Rollenführung. Mit einem Rollendurchmesser von ca. 20 mm und einer Rollenbreite von ca. 19 mm ist sie für entsprechend aufgebaute Profil-45-Vorhangsysteme vorgesehen.
In Kombination mit passenden Vorhangschienen, Verbindungsmuffen, Kreisbögen, Rollenstoppern, Nieten und weiteren Systemkomponenten lässt sich ein individuell abgestimmtes Schiebevorhang- oder Planensystem für Werkstatt, Lager, Gewerbe und Industrie aufbauen.
