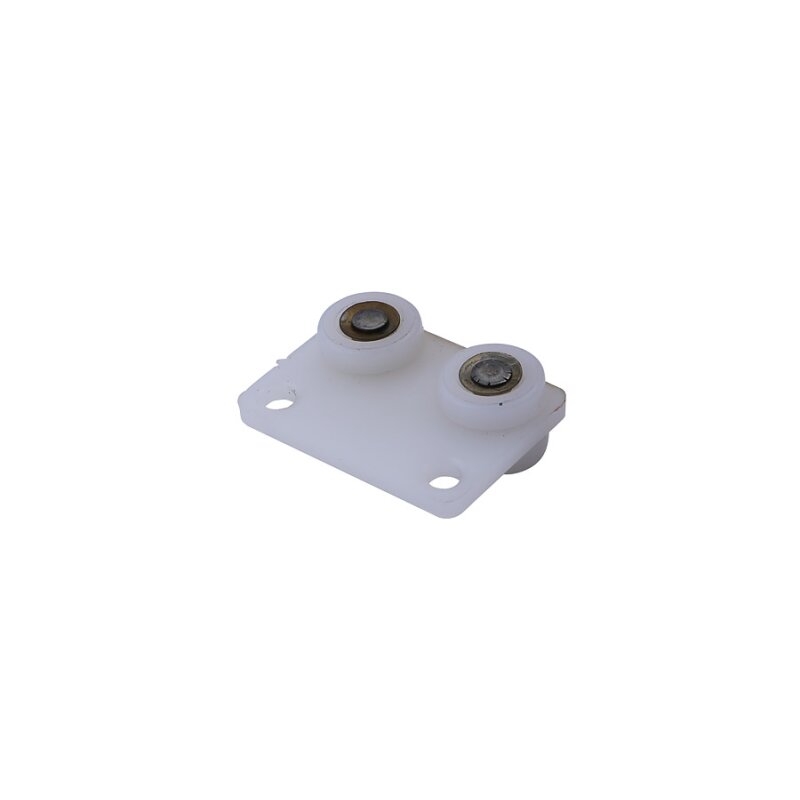

Doppelrolle aus Kunststoff mit Kugellager für Profil Nr. 100
Die Doppelrolle aus Kunststoff mit Kugellager für Profil Nr. 100 ist für den Einsatz in passenden Vorhangschienen Profil Nr. 100 vorgesehen. Sie eignet sich für Schiebevorhänge, Planensysteme und flexible Raumtrennungen, bei denen eine Doppelrollenführung mit kugelgelagertem Lauf benötigt wird.
Die Doppelrolle besteht aus widerstandsfähigem Nylon und besitzt eine Plattenstärke von 5 mm. Der Rollendurchmesser beträgt 22 mm, die Breite ca. 21 mm und der Lochdurchmesser 6 mm. Die komplette Länge der Doppelrolle beträgt 57 mm.
Durch die Ausführung mit zwei Rollen entsteht eine breitere Führung innerhalb der Schiene als bei einer einfachen Einzelrolle. Das integrierte Kugellager unterstützt dabei einen reibungsarmen Bewegungsablauf innerhalb des Profil-100-Systems.
Technische Daten der Doppelrolle Profil 100
-
Produktart: Vorhangdoppelrolle / Laufrolle
-
Ausführung: Doppelrolle mit Kugellager
-
Material: Nylon
-
Rollendurchmesser: 22 mm
-
Breite: ca. 21 mm
-
Lochdurchmesser: 6 mm
-
Plattenstärke: 5 mm
-
Komplette Länge: 57 mm
-
Lagerung: mit Kugellager
-
Passend für: Vorhangschiene Profil Nr. 100
-
Schienenmaß Profil 100: H 28 mm / B 30 mm
-
Materialstärke der Schiene: 2 mm
Passend für Vorhangschienen Profil Nr. 100
Die Doppelrolle aus Nylon mit Kugellager ist auf das C-Profil Nr. 100 abgestimmt. Die beiden Rollen werden innerhalb der Vorhangschiene geführt und ermöglichen das Verschieben eines daran befestigten Vorhangs beziehungsweise einer Plane entlang der Schienenstrecke.
Vor der Bestellung sollte geprüft werden, ob tatsächlich eine Vorhangschiene Profil Nr. 100 mit 28 mm Höhe und 30 mm Breite verwendet wird. Auch Verbindungsmuffen, Rollenstopper und weiteres Zubehör sollten zur gleichen Profilgröße passen.
22 mm Rollendurchmesser und ca. 21 mm Breite
Die beiden Laufrollen besitzen jeweils einen Durchmesser von 22 mm. Die Breite beträgt ca. 21 mm. Damit ist die Doppelrolle für den Einsatz innerhalb des entsprechenden Profil-100-Schienensystems ausgelegt.
Für einen möglichst gleichmäßigen Lauf sollten die Schienenabschnitte sauber ausgerichtet sein. Besonders bei längeren Anlagen sind bündige Übergänge zwischen den einzelnen Schienenstücken wichtig.
Komplette Länge von 57 mm
Die komplette Länge der Doppelrolle beträgt 57 mm. Dieses Maß ist insbesondere bei der Planung der Befestigungsposition und der Einbausituation relevant.
Zusammen mit Rollendurchmesser, Breite und Plattenstärke liefert die Gesamtlänge wichtige Anhaltspunkte für die konstruktive Abstimmung innerhalb des Vorhangsystems.
Plattenstärke von 5 mm
Die Doppelrolle besitzt eine Plattenstärke von 5 mm. Diese Platte bildet den zentralen Verbindungsbereich der Doppelrollenkonstruktion.
Bei der Auswahl der Befestigung sollte darauf geachtet werden, dass die verwendeten Verbindungselemente zur 5-mm-Platte, zur vorhandenen Bohrung und zum jeweiligen Vorhang- oder Planenaufbau passen.
Lochdurchmesser 6 mm
Für die Befestigung verfügt die Doppelrolle über eine Bohrung mit einem Durchmesser von 6 mm. Darüber kann die Rolle mit einem geeigneten Befestigungselement in das jeweilige Vorhangsystem integriert werden.
Die Befestigung sollte hinsichtlich Durchmesser, Material und Ausführung auf die Rolle sowie auf den Aufbau der Plane oder des Vorhangs abgestimmt werden.
Doppelrolle aus widerstandsfähigem Nylon
Die Rollenkonstruktion besteht aus widerstandsfähigem Nylon. Das Material wird bei dieser Doppelrolle mit einer kugelgelagerten Führung kombiniert.
Damit steht innerhalb des Profil-100-Systems eine Kunststoff-Doppelrolle zur Verfügung, die sich von den ebenfalls erhältlichen Stahl- und Einzelrollen unterscheidet.
Kugellager für einen reibungsarmen Lauf
Die Doppelrolle ist mit einem Kugellager ausgestattet. Das Lager unterstützt die Drehbewegung der Rollen und kann die Reibung beim Verschieben innerhalb der Vorhangschiene reduzieren.
Das ist insbesondere bei Vorhangsystemen interessant, die regelmäßig geöffnet und geschlossen werden. Das tatsächliche Laufverhalten hängt jedoch zusätzlich von Schienenverlauf, Rollenanzahl, Übergängen und dem Gesamtaufbau der Anlage ab.
Zwei Rollen für eine breitere Führung
Im Vergleich zu einer einfachen Vorhangrolle besitzt diese Ausführung zwei Laufrollen. Dadurch wird die jeweilige Aufhängung über zwei Rollenpunkte innerhalb der Schiene geführt.
Eine Doppelrolle kann je nach Konstruktion beispielsweise an Positionen eingesetzt werden, an denen eine zusätzliche Führung der Vorhangbahn gewünscht ist.
Eine konkrete Tragfähigkeit der gesamten Anlage sollte daraus jedoch nicht pauschal abgeleitet werden.
Für Schiebevorhänge und Planensysteme
Die Doppelrolle aus Nylon mit Kugellager kann in verschiedenen entsprechend aufgebauten Vorhang- und Planensystemen eingesetzt werden. Mögliche Anwendungen sind beispielsweise:
-
Industriehallen: Für Schiebevorhänge und Planenabtrennungen
-
Lagerhallen: Für flexible Vorhang- und Raumtrennsysteme
-
Werkstätten: Für bewegliche Arbeitsplatz- und Bereichstrennungen
-
Produktionsbereiche: Für entsprechend ausgelegte Vorhangsysteme
-
Planenbau: Für individuell aufgebaute Schiebeplanen
-
Gewerbliche Bereiche: Für variable Vorhang- und Trennsysteme
Mit Einzelrollen für Profil 100 kombinierbar
Innerhalb eines Profil-100-Systems können je nach Aufbau unterschiedliche Rollenvarianten miteinander kombiniert werden. Neben der Doppelrolle stehen beispielsweise 1-Loch Kunststoffrollen mit oder ohne Kugellager sowie 1-Loch Stahlrollen mit Kugellager zur Verfügung.
So kann die Rollenbestückung auf die verschiedenen Positionen innerhalb der Vorhangbahn abgestimmt werden.
Anzahl und Position der Rollen planen
Wie viele Doppel- und Einzelrollen benötigt werden, hängt vom Aufbau des jeweiligen Vorhangsystems ab. Bei der Planung sollten insbesondere folgende Faktoren berücksichtigt werden:
- Länge und Breite des Vorhangs
- Gewicht der Plane oder des Textils
- Anzahl der Aufhängepunkte
- Position der Doppelrolle
- Länge der Schienenstrecke
- Gerader oder gebogener Verlauf
- Häufigkeit des Öffnens und Schließens
Verbindungsmuffen für längere Profil-100-Schienen
Bei längeren Schienensystemen können mehrere Profil-100-Schienen mit passenden Verbindungsmuffen miteinander verbunden werden.
Die Verbinder werden bei Profil Nr. 100 mit den Schienen verschraubt. Dadurch lassen sich die einzelnen Schienenabschnitte gezielt zueinander ausrichten.
Ein möglichst bündiger Übergang unterstützt den gleichmäßigen Lauf beider Rollen von einem Schienenelement zum nächsten.
Rollenstopper Nr. 100 als Endanschlag
Am Ende einer offenen Schiene kann ein passender Rollenstopper Nr. 100 eingesetzt werden. Er begrenzt den Laufweg der Doppelrolle und kann verhindern, dass sie unbeabsichtigt aus dem Schienenende herausläuft.
Gleichzeitig kann damit eine definierte Endposition für den Vorhang oder die Plane festgelegt werden.
Mit Kreisbogen Profil 100 kombinierbar
Soll der Schienenverlauf um eine Ecke geführt werden, kann das Profil-100-System mit einem passenden Kreisbogen Profil 100 ergänzt werden.
Der entsprechende Kreisbogen besitzt einen Winkel von 90°, einen Radius von 60 cm und eine gestreckte Länge von 2 m.
Bei einer Doppelrolle sollte besonders darauf geachtet werden, dass die Übergänge zwischen gerader Schiene und Kreisbogen sauber ausgerichtet sind und beide Rollen den vorgesehenen Verlauf wie geplant durchfahren können.
Belastbarkeit des Gesamtsystems berücksichtigen
Die Verwendung einer Doppelrolle bedeutet nicht automatisch, dass eine bestimmte Belastung für die komplette Vorhanganlage zulässig ist.
Entscheidend ist das Zusammenspiel von Vorhangschiene, Rollen, Befestigungselementen, Vorhangmaterial, Anzahl der Aufhängepunkte und Montage der gesamten Schienenanlage.
Montage und Funktionsprüfung
Nach der Montage sollte geprüft werden, ob beide 22-mm-Rollen frei innerhalb der Profil-100-Schiene laufen. Dabei sollten insbesondere längere Schienenstrecken und Verbindungsstellen kontrolliert werden.
Auch vorhandene Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden. Die Doppelrolle sollte den vorgesehenen Schienenweg ohne störende Versätze durchlaufen und am Endanschlag wie geplant stoppen.
Doppelrolle Kunststoff mit Kugellager für Profil 100 online kaufen
Die Doppelrolle aus Kunststoff mit Kugellager für Profil Nr. 100 ist eine vielseitige Laufkomponente für entsprechend aufgebaute Schiebevorhang-, Planen- und Raumtrennsysteme.
Sie besteht aus widerstandsfähigem Nylon, besitzt einen Rollendurchmesser von 22 mm, eine Breite von ca. 21 mm, einen Lochdurchmesser von 6 mm, eine Plattenstärke von 5 mm und eine komplette Länge von 57 mm.
In Kombination mit passenden Profil-100-Schienen, Einzelrollen, Verbindungsmuffen, Rollenstoppern und weiteren Systemkomponenten lässt sich ein modular aufgebautes Schiebevorhangsystem für unterschiedliche Anwendungen zusammenstellen.
