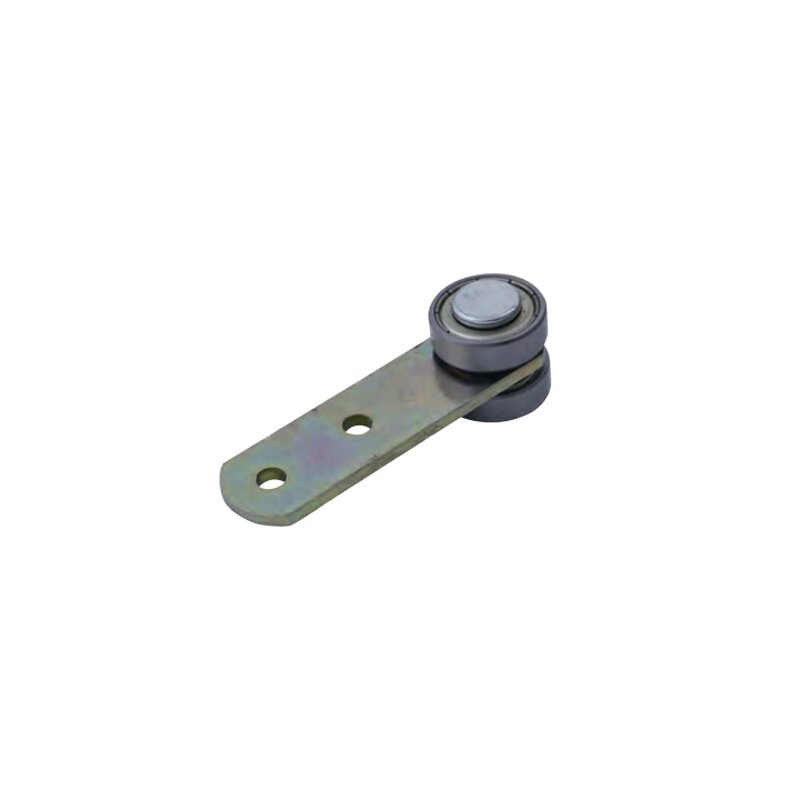

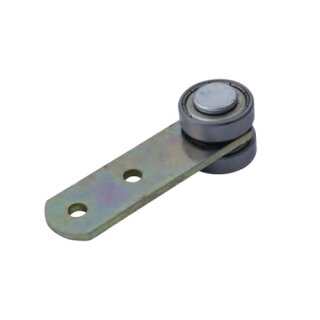

Vorhangrolle aus Stahl zum Vernieten mit Kugellager für Profil Nr. 100
Die Vorhangrolle aus Stahl zum Vernieten mit Kugellager für Profil Nr. 100 ist für passende Vorhangschienen Profil Nr. 100 vorgesehen. Sie eignet sich für Schiebevorhänge, Planensysteme und flexible Raumtrennungen, bei denen eine vernietete Befestigung und eine kugelgelagerte Stahlrolle gewünscht sind.

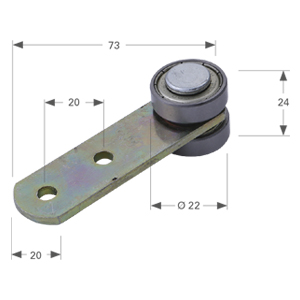

Die Rolle besitzt einen Durchmesser von 22 mm und eine Breite von ca. 24 mm. Der Lochabstand beträgt 20 mm und der Lochdurchmesser ca. 5 mm. Durch die Kombination aus Stahlrolle, Kugellager und einer für die Vernietung vorgesehenen Befestigung lässt sich die Rolle gezielt in entsprechend aufgebaute Vorhang- und Planenkonstruktionen integrieren.
Technische Daten der Vorhangrolle zum Vernieten
-
Produktart: Vorhangrolle / Laufrolle
-
Ausführung: zum Vernieten
-
Material Rolle: Stahl
-
Lagerung: mit Kugellager
-
Rollendurchmesser: 22 mm
-
Rollenbreite: ca. 24 mm
-
Lochabstand: 20 mm
-
Lochdurchmesser: ca. 5 mm
-
Befestigung: Nietverbindung
-
Passend für: Vorhangschiene Profil Nr. 100
-
Schienenmaß Profil 100: H 28 mm / B 30 mm
-
Materialstärke der Schiene: 2 mm
Passend für Vorhangschienen Profil Nr. 100
Die Stahl-Vorhangrolle mit Kugellager ist auf das Profil Nr. 100 abgestimmt. Die Rolle wird innerhalb der entsprechenden C-Schiene geführt und ermöglicht das Verschieben einer daran befestigten Plane oder eines Vorhangs entlang der Schienenstrecke.
Vor der Bestellung sollte geprüft werden, ob die vorhandene Laufschiene tatsächlich dem Profil Nr. 100 mit 28 x 30 mm entspricht. Auch Verbindungsmuffen, Rollenstopper und weitere Komponenten sollten passend zum Profil Nr. 100 gewählt werden.
22 mm Rollendurchmesser und ca. 24 mm Breite
Die Laufrolle besitzt einen Durchmesser von 22 mm und eine Breite von ca. 24 mm. Diese Abmessungen sind für den Einsatz innerhalb des entsprechenden Profil-100-Schienensystems vorgesehen.
Für einen möglichst gleichmäßigen Lauf sollte die Schienenstrecke sauber ausgerichtet sein. Besonders bei Anlagen aus mehreren Schienenabschnitten sind bündige Übergänge wichtig, damit die Rolle nicht unnötig durch Höhen- oder Seitenversätze behindert wird.
20 mm Lochabstand und ca. 5 mm Lochdurchmesser
Für die Nietbefestigung verfügt die Vorhangrolle über entsprechende Befestigungsbohrungen. Der Lochabstand beträgt 20 mm, der Lochdurchmesser ca. 5 mm.
Beide Maße sind bei der Auswahl und Positionierung der Befestigungselemente wichtig. Die eingesetzten Nieten sollten hinsichtlich Durchmesser und Länge zur ca. 5-mm-Bohrung sowie zur Materialstärke der Plane, des Vorhangs oder einer verwendeten Halterung passen.
Für die Vernietung vorgesehen
Diese Rollenvariante ist speziell für eine Nietverbindung ausgeführt. Dadurch kann sie fest mit einer entsprechend vorbereiteten Vorhang- oder Planenkonstruktion verbunden werden.
Eine vernietete Befestigung kann insbesondere bei Systemen sinnvoll sein, bei denen die Rolle dauerhaft an der Vorhangbahn verbleiben soll. Die konkrete Ausführung der Verbindung hängt vom Material und Aufbau des Vorhangs ab.
Stahlrolle mit Kugellager
Bei dieser Ausführung besteht die Laufrolle aus Stahl und ist zusätzlich mit einem Kugellager ausgestattet. Das Kugellager unterstützt die Drehbewegung und reduziert die Reibung beim Rollen innerhalb der Schiene.
Dadurch eignet sich die Rolle besonders für entsprechend aufgebaute Systeme, bei denen der Vorhang regelmäßig entlang der Schiene bewegt wird.
Für Schiebevorhänge und Planensysteme
Die Vorhangrolle zum Vernieten mit Kugellager aus Stahl kann in unterschiedlichen beweglichen Vorhang- und Planenanlagen eingesetzt werden. Mögliche Anwendungen sind beispielsweise:
-
Industriehallen: Für bewegliche Schiebevorhänge und Planenabtrennungen
-
Lagerhallen: Für flexible Vorhang- und Raumtrennsysteme
-
Werkstätten: Für verschiebbare Arbeitsplatz- und Bereichstrennungen
-
Produktionsbereiche: Für entsprechend aufgebaute Vorhangsysteme
-
Planenbau: Für individuell konfektionierte Schiebeplanen
-
Gewerbliche Bereiche: Für variable Vorhang- und Abtrennsysteme
Mit weiteren Rollen für Profil 100 kombinierbar
Innerhalb eines Profil-100-Systems können je nach Konstruktion unterschiedliche Rollenvarianten miteinander kombiniert werden. Neben dieser vernieteten Stahlrolle stehen beispielsweise Kunststoffrollen, 1-Loch Rollen, Doppelrollen und verschraubte Ausführungen zur Verfügung.
Die Auswahl sollte sich nach der jeweiligen Position innerhalb des Vorhangsystems, der Befestigungsart und dem Aufbau der Vorhangbahn richten.
Passende Nieten auswählen
Da die Rolle für die Vernietung vorgesehen ist, sollte die Auswahl der Nieten sorgfältig erfolgen. Berücksichtigt werden sollten insbesondere:
- Lochdurchmesser von ca. 5 mm
- Lochabstand von 20 mm
- Materialstärke der Plane oder des Vorhangs
- Aufbau der Befestigungsstelle
- Erforderliche Nietlänge
Passende Befestigungselemente finden Sie im Bereich Nieten.
Anzahl und Abstand der Rollen planen
Wie viele Rollen für einen Schiebevorhang benötigt werden, hängt von der jeweiligen Konstruktion ab. Zu berücksichtigen sind unter anderem Länge und Gewicht der Vorhangbahn, Anzahl der Aufhängepunkte, Schienenlänge und Nutzungshäufigkeit.
Bei größeren Vorhängen kann eine gleichmäßige Verteilung der Rollen dazu beitragen, die auftretenden Kräfte auf mehrere Befestigungspunkte zu verteilen.
Verbindungsmuffen für längere Profil-100-Schienen
Bei längeren Schienensystemen können mehrere Profil-100-Schienen mit passenden Verbindungsmuffen verbunden werden.
Die Muffen werden bei Profil Nr. 100 mit den Schienen verschraubt. Durch die Schraubenanordnung lassen sich die einzelnen Schienenabschnitte gezielt zueinander ausrichten.
Ein möglichst bündiger Übergang unterstützt den gleichmäßigen Lauf der 22-mm-Stahlrolle über die gesamte Schienenstrecke.
Rollenstopper Nr. 100 als Endanschlag
Am Ende einer offenen Profil-100-Schiene kann ein passender Rollenstopper Nr. 100 eingesetzt werden. Er begrenzt den Laufweg und kann verhindern, dass die Vorhangrolle unbeabsichtigt aus dem offenen Schienenende herausläuft.
Gleichzeitig kann damit eine definierte Endposition für Vorhang oder Plane festgelegt werden.
Mit Kreisbogen Profil 100 kombinierbar
Soll der Schienenverlauf um eine Ecke geführt werden, kann das Profil-100-System mit einem passenden Kreisbogen Profil 100 ergänzt werden.
Der entsprechende Kreisbogen besitzt einen Winkel von 90°, einen Radius von 60 cm und eine gestreckte Länge von 2 m.
Bei gebogenen Schienensystemen sollten die Übergänge zwischen gerader Schiene und Kreisbogen sauber ausgerichtet werden, damit die Rolle den vorgesehenen Verlauf möglichst gleichmäßig durchfahren kann.
Belastbarkeit des Gesamtsystems beachten
Auch bei einer Vorhangrolle aus Stahl kann die Belastbarkeit des vollständigen Systems nicht allein anhand der einzelnen Rolle beurteilt werden.
Entscheidend ist das Zusammenspiel von Schiene, Rolle, Nietverbindung, Vorhangmaterial, Anzahl der Aufhängepunkte und Befestigung der gesamten Schienenanlage.
Montage und Funktionsprüfung
Nach der Vernietung sollte geprüft werden, ob die Rolle korrekt ausgerichtet ist und frei innerhalb der Profil-100-Schiene läuft.
Bei längeren Anlagen sollten insbesondere Verbindungsmuffen und Schienenübergänge kontrolliert werden. Auch vorhandene Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden.
Vorhangrolle Stahl zum Vernieten für Profil 100 online kaufen
Die Vorhangrolle zum Vernieten mit Kugellager aus Stahl für Profil Nr. 100 ist eine passende Lauf- und Befestigungskomponente für entsprechend aufgebaute Schiebevorhang-, Planen- und Raumtrennsysteme.
Mit einem Rollendurchmesser von 22 mm, einer Breite von ca. 24 mm, einem Lochabstand von 20 mm und einem Lochdurchmesser von ca. 5 mm ist sie für das Profil-100-System vorgesehen. Die kugelgelagerte Stahlrolle unterstützt einen reibungsarmen Lauf, während die Nietbefestigung eine feste Integration in die jeweilige Vorhangkonstruktion ermöglicht.
