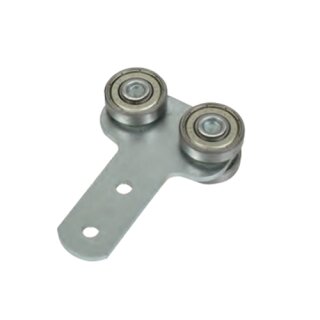

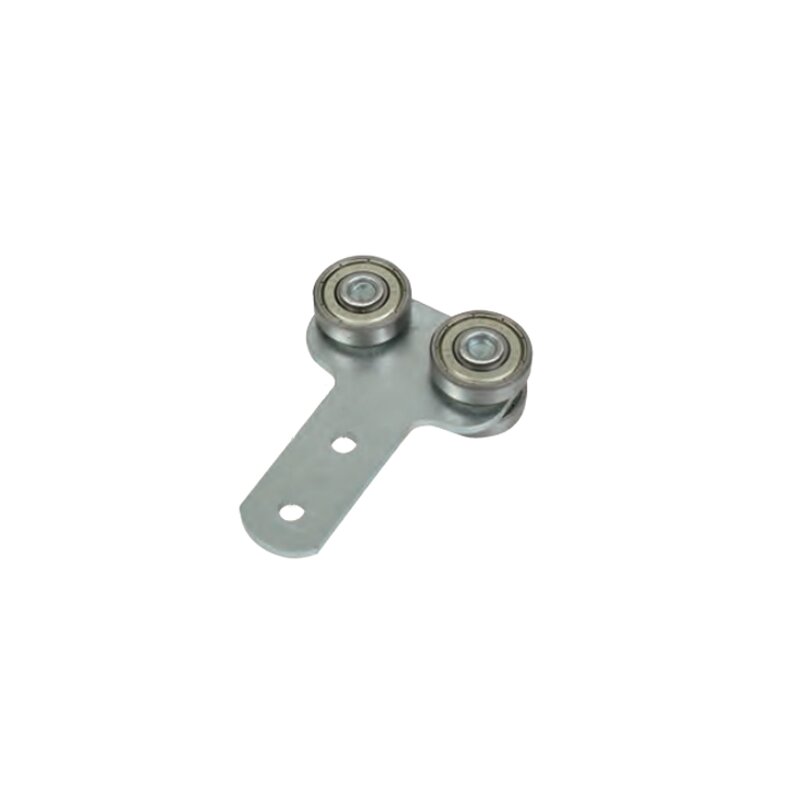

Vorhangrolle Doppelrolle mit Schmalsteg für Profil Nr. 100
Die Vorhangrolle Doppelrolle mit Schmalsteg für Profil Nr. 100 ist für den Einsatz in passenden Vorhangschienen Profil Nr. 100 vorgesehen. Durch die Ausführung mit zwei Laufrollen eignet sie sich für entsprechend aufgebaute Schiebevorhänge, Planensysteme und flexible Raumtrennungen.
Die beiden Rollen besitzen einen Durchmesser von 22 mm und eine Breite von ca. 23 mm. Der Lochabstand beträgt 20 mm. Charakteristisch für diese Ausführung ist der schmale Steg, über den die Doppelrolle in eine passende Vorhang- oder Planenkonstruktion integriert werden kann.
Durch die zwei Laufrollen entsteht eine breitere Führung innerhalb der Schiene als bei einer klassischen Einzelrolle. Welche Rollenvariante für eine konkrete Anlage eingesetzt werden sollte, hängt vom Aufbau des Vorhangs, der vorgesehenen Befestigung und dem gesamten Schienensystem ab.

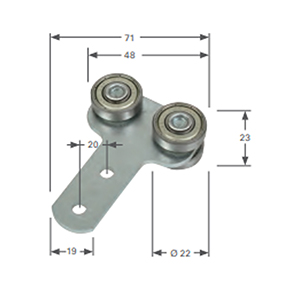

Technische Daten der Doppelrolle mit Schmalsteg
-
Produktart: Vorhangdoppelrolle / Laufrolle
-
Ausführung: Doppelrolle mit Schmalsteg
-
Rollendurchmesser: 22 mm
-
Rollenbreite: ca. 23 mm
-
Lochabstand: 20 mm
-
Passend für: Vorhangschiene Profil Nr. 100
-
Schienenmaß Profil 100: H 28 mm / B 30 mm
-
Materialstärke der Schiene: 2 mm
Passend für Vorhangschiene Profil Nr. 100
Die Doppelrolle mit Schmalsteg ist für die Vorhangschiene Profil Nr. 100 vorgesehen. Die beiden Rollen werden innerhalb des C-Profils geführt und ermöglichen die Bewegung einer daran befestigten Plane oder eines Vorhangs entlang der Schienenstrecke.
Vor der Bestellung sollte geprüft werden, ob tatsächlich eine Vorhangschiene Profil Nr. 100 mit 28 mm Höhe und 30 mm Breite eingesetzt wird. Auch Verbindungsmuffen, Rollenstopper und weitere Zubehörteile sollten zur gleichen Profilnummer passen.
22 mm Rollendurchmesser und ca. 23 mm Breite
Die beiden Laufrollen besitzen jeweils einen Durchmesser von 22 mm. Die Breite beträgt ca. 23 mm. Diese Maße sind für die Verwendung innerhalb des entsprechenden Profil-100-Schienensystems vorgesehen.
Für einen möglichst gleichmäßigen Lauf sollten die Schienenabschnitte sauber ausgerichtet sein. Insbesondere bei längeren Anlagen sind möglichst bündige Übergänge zwischen den einzelnen Schienenstücken wichtig.
Schmalsteg mit 20 mm Lochabstand
Ein besonderes Merkmal dieser Vorhangrolle ist der schmale Befestigungssteg. Der Lochabstand beträgt 20 mm und sollte bei der Vorbereitung der Befestigungspunkte berücksichtigt werden.
Der Schmalsteg ermöglicht die Integration der Doppelrolle in entsprechend aufgebaute Vorhang- und Planenkonstruktionen. Die konkreten Befestigungselemente sollten passend zum Steg, zum Vorhangmaterial und zur vorgesehenen Montage ausgewählt werden.
Doppelrolle für eine breitere Führung
Im Unterschied zu einer Einzelrolle besitzt diese Ausführung zwei Laufrollen. Dadurch wird der jeweilige Aufhängepunkt über zwei Rollen innerhalb des Profils geführt.
Eine Doppelrolle kann je nach Konstruktion beispielsweise an Positionen eingesetzt werden, an denen eine zusätzliche Führung der Vorhangbahn gewünscht ist. Eine bestimmte Tragfähigkeit der vollständigen Anlage lässt sich daraus jedoch nicht pauschal ableiten.
Für Schiebevorhänge und Planensysteme
Die Doppelrolle mit Schmalsteg für Profil Nr. 100 kann in verschiedenen entsprechend aufgebauten Vorhang- und Planensystemen eingesetzt werden, beispielsweise:
-
Industriehallen: Für Schiebevorhänge und Planenabtrennungen
-
Lagerhallen: Für flexible Raumtrennsysteme
-
Werkstätten: Für bewegliche Arbeitsplatz- und Bereichstrennungen
-
Produktionsbereiche: Für entsprechend aufgebaute Vorhangsysteme
-
Planenbau: Für individuell gefertigte Schiebeplanen
-
Gewerbliche Bereiche: Für flexible Vorhang- und Trennlösungen
Mit weiteren Vorhangrollen für Profil 100 kombinierbar
Für Profil Nr. 100 stehen verschiedene Rollenbauformen zur Verfügung. Neben der Doppelrolle mit Schmalsteg können je nach Konstruktion beispielsweise folgende Varianten eingesetzt werden:
- 1-Loch Kunststoffrolle mit Kugellager
- 1-Loch Kunststoffrolle ohne Kugellager
- 1-Loch Stahlrolle mit Kugellager
- Doppelrolle aus Kunststoff mit Kugellager
- Vorhangrolle zum Vernieten
- Vorhangrolle zum Verschrauben
- Horizontale Vorhangrolle
Welche Rollen an welchen Positionen verwendet werden, sollte auf den jeweiligen Aufbau der Vorhangbahn abgestimmt werden.
Anzahl und Position der Rollen planen
Die erforderliche Anzahl der Rollen hängt von Größe, Gewicht und Aufbau des jeweiligen Vorhangsystems ab. Auch die Anzahl der Befestigungspunkte und die Länge der Schienenstrecke spielen eine Rolle.
Bei größeren Vorhangbahnen kann eine gleichmäßige Verteilung der Aufhängepunkte dazu beitragen, die auftretenden Kräfte auf mehrere Rollen zu verteilen.
Verbindungsmuffen für längere Profil-100-Schienen
Bei längeren Schienenanlagen können mehrere Profil-100-Schienen mit passenden Verbindungsmuffen miteinander verbunden werden. Die Verbinder werden bei Profil Nr. 100 mit den Schienen verschraubt.
Eine möglichst genaue Ausrichtung der einzelnen Schienenstücke unterstützt den gleichmäßigen Lauf der Doppelrolle von einem Schienenabschnitt zum nächsten.
Rollenstopper Nr. 100 als Endanschlag
Am Ende einer offenen Schiene kann ein passender Rollenstopper Nr. 100 eingesetzt werden. Er begrenzt den Laufweg und kann verhindern, dass die Doppelrolle unbeabsichtigt aus dem Schienenende herausläuft.
Damit lässt sich gleichzeitig eine definierte Endposition innerhalb des Schiebevorhangsystems festlegen.
Mit Kreisbogen Profil 100 kombinierbar
Soll die Schienenstrecke um eine Ecke verlaufen, kann das Profil-100-System mit einem passenden Kreisbogen Profil 100 ergänzt werden.
Der entsprechende Kreisbogen besitzt einen Winkel von 90°, einen Radius von 60 cm und eine gestreckte Länge von 2 m.
Bei der Verwendung einer Doppelrolle sollte geprüft werden, ob sie den vollständigen vorgesehenen Schienenverlauf einschließlich vorhandener Kreisbögen wie geplant durchfahren kann.
Belastbarkeit des Gesamtsystems beachten
Die Verwendung einer Doppelrolle bedeutet nicht automatisch, dass eine bestimmte Belastung für die gesamte Vorhanganlage zulässig ist.
Für die Auslegung sind unter anderem Schiene, Rollenanzahl, Befestigung des Schmalstegs, Vorhangmaterial, Aufhängepunkte und Montage der gesamten Schienenanlage zu berücksichtigen.
Montage und Funktionsprüfung
Nach der Montage sollte kontrolliert werden, ob beide 22-mm-Rollen frei innerhalb der Profil-100-Schiene laufen und der Schmalsteg korrekt ausgerichtet ist.
Bei längeren Schienenanlagen sollten zusätzlich Verbindungsmuffen, Übergänge, Rollenstopper und gegebenenfalls vorhandene Kreisbögen überprüft werden.
Doppelrolle mit Schmalsteg für Profil 100 online kaufen
Die Vorhangrolle Doppelrolle mit Schmalsteg für Profil Nr. 100 ist eine spezielle Laufkomponente für entsprechend aufgebaute Schiebevorhang- und Planensysteme.
Mit einem Rollendurchmesser von 22 mm, einer Breite von ca. 23 mm und einem Lochabstand von 20 mm bietet sie definierte Maße für die Integration in passende Profil-100-Konstruktionen.
Zusammen mit der passenden Vorhangschiene, Rollenstoppern, Verbindungsmuffen und weiteren Komponenten lässt sich ein auf die jeweilige Anwendung abgestimmtes Schienensystem zusammenstellen.
