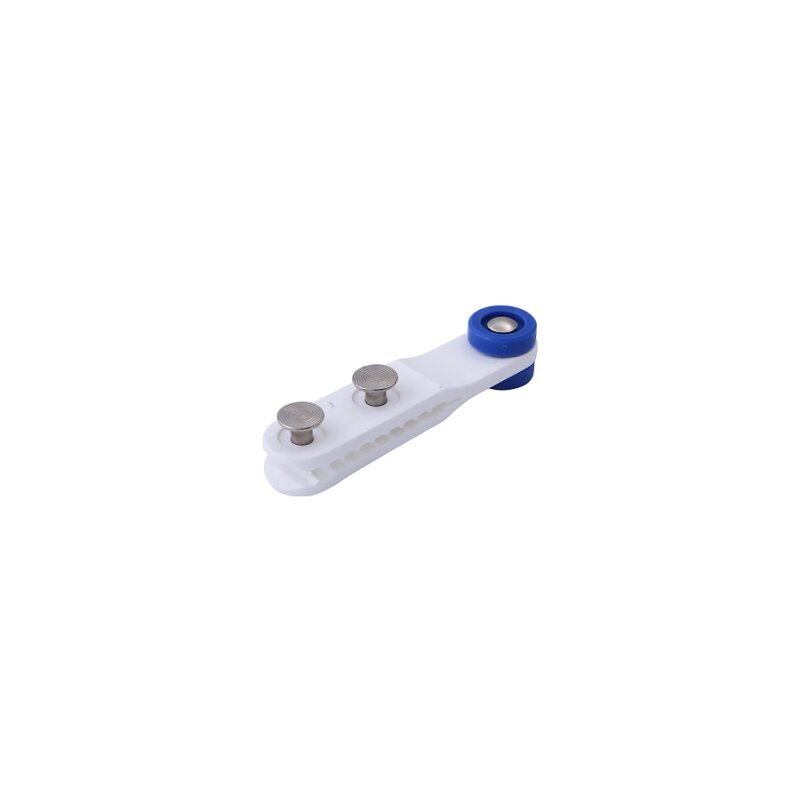

Rollenhalter mit selbstlochenden Nieten für Vorhangschiene Profil Nr. 13
Der Rollenhalter mit selbstlochenden Nieten für Profil Nr. 13 ist für die Befestigung einer passenden Vorhangrolle an Schiebevorhängen, Planen und flexiblen Raumtrennungen vorgesehen. Die zugehörige Rolle ist auf die Vorhangschiene Profil Nr. 13 abgestimmt und ermöglicht die bewegliche Führung der Vorhangbahn innerhalb des kompakten Schienenprofils.

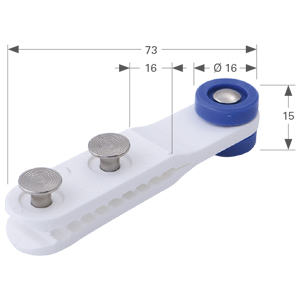

Die Rolle besitzt einen Durchmesser von 16 mm und eine Breite von ca. 15 mm. Die Gesamtlänge nach unten beträgt ca. 73 mm. Durch die Ausführung mit selbstlochenden Nieten lässt sich der Rollenhalter bei dafür geeigneten Materialien direkt mit der Vorhang- oder Planenbahn verbinden.
Damit eignet sich die Ausführung besonders für entsprechend aufgebaute Schiebevorhangsysteme, bei denen Rolle und Befestigung als aufeinander abgestimmte Einheit eingesetzt werden sollen.
Technische Daten des Rollenhalters für Profil 13
-
Produktart: Rollenhalter mit Vorhangrolle
-
Ausführung: mit selbstlochenden Nieten
-
Rollendurchmesser: 16 mm
-
Rollenbreite: ca. 15 mm
-
Gesamtlänge nach unten: ca. 73 mm
-
Passend für: Vorhangschiene Profil Nr. 13
-
Schienenmaß Profil 13: H 19 mm / B 19 mm
-
Befestigung: mit selbstlochenden Nieten
-
Einsatzbereich: Schiebevorhänge, Planen und flexible Raumtrennungen
Passend für Vorhangschiene Profil Nr. 13
Der Rollenhalter ist speziell für entsprechend aufgebaute Systeme mit Vorhangschiene Profil Nr. 13 vorgesehen. Die 16-mm-Rolle wird innerhalb des C-Profils geführt und stellt über den nach unten geführten Halter die Verbindung zur Vorhang- oder Planenbahn her.
Das Profil Nr. 13 besitzt eine Höhe von 19 mm und eine Breite von 19 mm. Mit einem Rollendurchmesser von 16 mm und einer Breite von ca. 15 mm ist die Rolle auf diese kompakte Schienengröße abgestimmt.
Gesamtlänge nach unten ca. 73 mm
Ein wichtiges Maß dieser Ausführung ist die Gesamtlänge nach unten von ca. 73 mm. Dieses Maß sollte insbesondere dann berücksichtigt werden, wenn die Position des Vorhangs unterhalb der Schiene geplant wird.
Bei der Konstruktion eines vollständigen Vorhangsystems können die Abmessungen des Rollenhalters Einfluss darauf haben, auf welcher Höhe die obere Kante der Plane beziehungsweise des Vorhangs später geführt wird.
16 mm Rollendurchmesser und ca. 15 mm Breite
Die integrierte Vorhangrolle besitzt einen Durchmesser von 16 mm bei einer Breite von ca. 15 mm. Dadurch ist sie für die entsprechende Profil-13-Schiene dimensioniert.
Bei längeren Schienenanlagen ist es wichtig, dass die Übergänge zwischen einzelnen Schienenstücken möglichst bündig ausgerichtet sind. So kann die kompakte Rolle von einem Abschnitt zum nächsten geführt werden, ohne durch unnötige Höhen- oder Seitenversätze behindert zu werden.
Selbstlochende Nieten für die Befestigung
Der Rollenhalter wird mit selbstlochenden Nieten befestigt. Diese Befestigungsart ist dafür vorgesehen, bei geeigneten Materialien eine Montage ohne vorheriges separates Bohren zu ermöglichen.
Das kann insbesondere bei der Konfektionierung von Planen oder Vorhangbahnen praktisch sein, wenn mehrere Rollenhalter entlang der oberen Kante angebracht werden sollen.
Ob eine Montage ohne Vorbohren bei der jeweiligen Plane oder dem jeweiligen Gewebe möglich ist, hängt vom Aufbau und von der Stärke des verwendeten Materials ab.
Direkte Verbindung zwischen Rolle und Vorhang
Der Rollenhalter übernimmt innerhalb des Schienensystems die Verbindung zwischen der Vorhangrolle in der Schiene und der darunter befestigten Vorhang- beziehungsweise Planenbahn.
Während die Rolle innerhalb des Profil-13-C-Profils läuft, wird der Halter nach unten zur Plane geführt. Dadurch entsteht eine bewegliche Aufhängung, mit der sich der Vorhang entlang der Schienenstrecke verschieben lässt.
Für Schiebevorhänge und Planenabtrennungen
Der Rollenhalter für Profil 13 mit selbstlochenden Nieten kann in unterschiedlichen Vorhang- und Planenkonstruktionen eingesetzt werden. Mögliche Anwendungen sind beispielsweise:
-
Schiebevorhänge: Für bewegliche textile Vorhangbahnen
-
Planenabtrennungen: Für entsprechend geeignete Planensysteme
-
Werkstätten: Für flexible Arbeitsplatz- und Bereichstrennungen
-
Lagerbereiche: Für verschiebbare Vorhang- und Abtrennsysteme
-
Gewerbliche Räume: Für variable Raumtrennungen
-
Waschanlagen: Für geeignete Vorhang- und Planenkonstruktionen
-
Messe- und Veranstaltungsbereiche: Für flexibel aufgebaute Vorhangsysteme
Mehrere Rollenhalter entlang der Vorhangbahn einsetzen
Bei größeren Schiebevorhängen werden normalerweise mehrere Rollenhalter entlang der oberen Kante der Plane oder des Vorhangs angeordnet. Dadurch wird die Bahn an mehreren Punkten innerhalb der Vorhangschiene geführt.
Wie viele Rollenhalter benötigt werden und welcher Abstand sinnvoll ist, hängt unter anderem von folgenden Faktoren ab:
- Länge und Breite des Vorhangs
- Gewicht des verwendeten Materials
- Anzahl der vorgesehenen Aufhängepunkte
- Länge der Schienenstrecke
- Art und Aufbau der Plane
- Häufigkeit des Öffnens und Schließens
Eine gleichmäßige Anordnung der Rollenhalter kann dazu beitragen, die auftretenden Kräfte auf mehrere Befestigungspunkte zu verteilen.
Mit weiteren Rollen für Profil 13 kombinierbar
Innerhalb des Profil-13-Systems stehen verschiedene Rollenausführungen zur Verfügung. Neben dem Rollenhalter mit selbstlochenden Nieten können je nach Konstruktion beispielsweise auch 1-Loch Vorhangrollen oder eine Kunststoff-Doppelrolle eingesetzt werden.
Welche Kombination sinnvoll ist, hängt vom Aufbau der jeweiligen Vorhangbahn und den gewünschten Befestigungspunkten ab.
Alternative: Rollenhalter mit Schrauben
Für Profil Nr. 13 steht neben der Ausführung mit selbstlochenden Nieten auch ein Rollenhalter mit Schrauben zur Verfügung.
Damit kann je nach Vorhangmaterial und gewünschter Montageart zwischen einer genieteten und einer verschraubten Befestigung gewählt werden.
Verbindungsmuffen für längere Profil-13-Schienen
Bei längeren Vorhangsystemen können mehrere Profil-13-Schienen miteinander verbunden werden. Dafür werden passende Verbindungsmuffen verwendet.
Beim Profil Nr. 13 wird die Verbindungsmuffe lediglich auf die Schienen aufgesteckt. Eine Verschraubung der Muffe mit den Schienen ist bei diesem Profil nicht vorgesehen.
Die Schienenstücke sollten möglichst bündig zueinander ausgerichtet werden, damit die 16-mm-Rolle den Übergang möglichst gleichmäßig passieren kann.
Rollenstopper Nr. 13 als Endanschlag
Am Ende einer offenen Profil-13-Schiene kann ein passender Rollenstopper Nr. 13 eingesetzt werden.
Dieser begrenzt den Laufweg der Vorhangrolle und kann verhindern, dass sie unbeabsichtigt aus dem offenen Schienenende herausläuft. Gleichzeitig lässt sich dadurch eine definierte Endposition für den Vorhang festlegen.
Mit Kreisbogen Profil 13 kombinierbar
Soll die Vorhangschiene nicht ausschließlich gerade verlaufen, kann das Profil-13-System mit einem passenden Kreisbogen Profil 13 ergänzt werden.
Der entsprechende 90°-Kreisbogen besitzt einen Radius von 60 cm und eine gestreckte Länge von 2 m. Bei solchen Schienenverläufen sollte geprüft werden, ob Rolle und Halter den gesamten Verlauf wie vorgesehen durchfahren können.
Abstand zwischen Schiene und Vorhang berücksichtigen
Durch die Gesamtlänge nach unten von ca. 73 mm entsteht zwischen dem Rollenbereich innerhalb der Schiene und dem unteren Ende des Rollenhalters ein definierter Abstand.
Dieses Maß ist insbesondere bei der Planung der Gesamthöhe des Vorhangsystems relevant. Wenn beispielsweise eine Plane bis zu einer bestimmten Bodenhöhe reichen soll, sollte die Länge des Rollenhalters bei der Konfektionierung berücksichtigt werden.
Passendes Vorhang- und Planenmaterial verwenden
Bei der Befestigung mit selbstlochenden Nieten sollte geprüft werden, ob das verwendete Material für diese Montageart geeignet ist. Materialstärke und Materialaufbau können beeinflussen, wie die Nietverbindung ausgeführt werden muss.
Gerade bei unterschiedlichen PVC-Planen oder technischen Geweben kann es sinnvoll sein, die Befestigung vor einer größeren Serienmontage an einem geeigneten Materialabschnitt zu prüfen.
Belastbarkeit des Gesamtsystems beachten
Die Belastbarkeit eines vollständigen Schiebevorhangsystems kann nicht allein anhand des Rollenhalters oder der 16-mm-Rolle beurteilt werden.
Entscheidend sind unter anderem:
- Vorhangschiene Profil Nr. 13
- Rollen und Rollenhalter
- Nietverbindungen
- Vorhang- oder Planenmaterial
- Anzahl und Abstand der Aufhängepunkte
- Befestigung der Schiene
- Montageuntergrund
Bei größeren oder belastungsrelevanten Anlagen sollte deshalb immer die vollständige Konstruktion für die vorgesehene Anwendung betrachtet werden.
Teil eines modularen Profil-13-Schienensystems
Der Rollenhalter mit selbstlochenden Nieten für Profil 13 lässt sich mit weiteren passenden Komponenten aus dem Bereich Laufschienen-Systeme kombinieren.
- Vorhangschiene Profil Nr. 13
- 1-Loch Vorhangrollen
- Kunststoff-Doppelrolle für Profil 13
- Rollenhalter mit Schrauben
- Verbindungsmuffen für Profil Nr. 13
- Rollenstopper Nr. 13
- Kreisbogen Profil 13
- Passende Wand- und Deckenbefestigungen
Montage und Funktionsprüfung
Nach der Befestigung sollte kontrolliert werden, ob der Rollenhalter korrekt an der Vorhangbahn sitzt und die 16-mm-Rolle frei innerhalb der Profil-13-Schiene laufen kann.
Bei längeren Anlagen sollten insbesondere die Übergänge zwischen einzelnen Schienenstücken geprüft werden. Auch Kreisbögen und Rollenstopper sollten in die Funktionskontrolle einbezogen werden.
Die Vorhangbahn sollte sich über den vorgesehenen Schienenweg bewegen lassen, während der Rollenhalter senkrecht und ohne unnötiges Verdrehen unterhalb der Rolle geführt wird.
Rollenhalter mit selbstlochenden Nieten für Profil Nr. 13 online kaufen
Der Rollenhalter mit selbstlochenden Nieten für Vorhangschiene Profil Nr. 13 kombiniert eine kompakte Vorhangrolle mit einer praktischen Befestigungslösung für entsprechend geeignete Planen und Vorhänge.
Mit einem Rollendurchmesser von 16 mm, einer Rollenbreite von ca. 15 mm und einer Gesamtlänge nach unten von ca. 73 mm ist die Ausführung auf das Profil-13-System abgestimmt.
In Kombination mit der passenden Vorhangschiene Profil 13, Verbindungsmuffen, Rollenstoppern und weiteren Systemkomponenten lässt sich ein modular aufgebautes Schiebevorhangsystem für unterschiedliche Anwendungen zusammenstellen.
