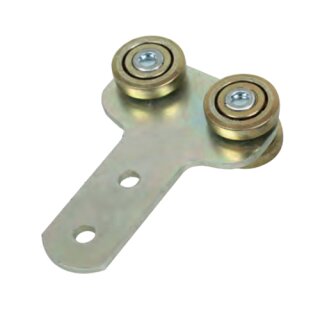

Vorhangdoppelrolle mit Schmalsteg zum Vernieten für Profil 45
Die Vorhangdoppelrolle mit Schmalsteg zum Vernieten ist für den Einsatz in passenden Vorhangschienen Profil Nr. 45 vorgesehen. Durch die Ausführung mit zwei Laufrollen bietet sie eine breitere Führung innerhalb des Schienenprofils und eignet sich besonders für entsprechend aufgebaute Schiebevorhang-, Planen- und Raumtrennsysteme.
Der schmale Steg dient als kompakte Verbindung zwischen Rollenbereich und Befestigungspunkt. Die Montage erfolgt durch Vernieten, wodurch die Doppelrolle fest mit einer geeigneten Plane, einem Vorhang oder einer entsprechenden Halterung verbunden werden kann.

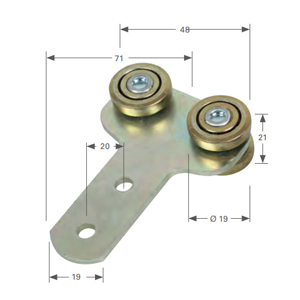

Technische Daten der Vorhangdoppelrolle mit Schmalsteg
-
Produktart: Vorhangdoppelrolle / Laufrolle
-
Ausführung: Doppelrolle mit Schmalsteg
-
Montageart: zum Vernieten
-
Rollendurchmesser: ca. 19 mm
-
Rollenbreite: ca. 21 mm
-
Material Rolle: Kunststoff
-
Passend für: Vorhangschiene Profil Nr. 45
-
Schienenmaß Profil 45: H 24 mm / B 25 mm
Passend für Vorhangschienen Profil Nr. 45
Die Doppelrolle mit Schmalsteg ist auf das Profil Nr. 45 abgestimmt. Die beiden Rollen werden innerhalb des C-Profils geführt und ermöglichen die Bewegung des daran befestigten Vorhangs beziehungsweise der Plane entlang der Schienenstrecke.
Vor der Montage sollte geprüft werden, ob tatsächlich eine Vorhangschiene Profil Nr. 45 verwendet wird. Auch Verbindungsmuffen, Rollenstopper und weitere Zubehörteile sollten zur gleichen Profilgröße passen.
Zwei Rollen für eine breitere Führung
Im Unterschied zu einer einzelnen Vorhangrolle verfügt diese Ausführung über zwei Laufrollen. Dadurch wird die Aufhängung innerhalb der Schiene über zwei Rollenpunkte geführt.
Diese Bauweise kann insbesondere an Positionen sinnvoll sein, an denen eine zusätzliche Führung der Vorhangbahn gewünscht ist. Je nach Konstruktion kann die Doppelrolle beispielsweise am Anfang oder Ende eines Schiebevorhangs eingesetzt werden.
Schmalsteg für kompakte Befestigung
Ein charakteristisches Merkmal dieser Rollenvariante ist der schmale Steg. Dieser verbindet die Doppelrolle mit dem Bereich, an dem die Vernietung vorgenommen wird.
Die schmale Ausführung kann bei entsprechend aufgebauten Vorhängen eine kompakte Anbindung ermöglichen. Ob die Bauform für die konkrete Anwendung geeignet ist, hängt von der Konstruktion und dem verwendeten Vorhangmaterial ab.
Vorhangdoppelrolle zum Vernieten
Die Doppelrolle ist speziell für eine Nietverbindung vorgesehen. Dadurch lässt sie sich dauerhaft an einer entsprechend geeigneten Plane oder einem Vorhang befestigen.
Die verwendeten Nieten sollten hinsichtlich Durchmesser, Länge und Material auf die Konstruktion abgestimmt werden. Auch die Materialstärke der Plane oder des Textils muss bei der Auswahl berücksichtigt werden.
Für Endpositionen im Vorhangsystem geeignet
Doppelrollen werden häufig an besonders geführten Positionen innerhalb eines Vorhangsystems eingesetzt. Die Vorhangdoppelrolle mit Schmalsteg kann daher je nach Aufbau beispielsweise als vordere oder hintere Laufkomponente einer Schiebeplane verwendet werden.
Durch zwei Rollen wird die betreffende Position anders innerhalb der Schiene geführt als bei Verwendung einer einzelnen Rolle. Eine bestimmte Traglast oder eine vollständige Verhinderung des Pendelns lässt sich daraus jedoch nicht pauschal ableiten.
Für Schiebevorhänge und Planensysteme
Die Vorhangdoppelrolle mit Schmalsteg kann in verschiedenen beweglichen Vorhang- und Planenkonstruktionen eingesetzt werden. Mögliche Anwendungen sind beispielsweise:
-
Industriehallen: Für entsprechend ausgelegte Schiebevorhangsysteme
-
Lagerhallen: Für bewegliche Vorhang- und Planenabtrennungen
-
Werkstätten: Für flexible Arbeitsplatz- und Bereichstrennungen
-
Planenbau: Für individuell konfektionierte Schiebeplanen
-
Produktionsbereiche: Für bewegliche Trennvorhänge
-
Messe- und Veranstaltungsbereiche: Für geeignete Vorhangkonstruktionen
Mit Einzelrollen kombinierbar
Innerhalb eines Profil-45-Systems können unterschiedliche Rollenvarianten miteinander kombiniert werden. Die Doppelrolle mit Schmalsteg kann beispielsweise zusammen mit geeigneten 1-Loch- oder 2-Loch-Vorhangrollen eingesetzt werden.
Dadurch lässt sich die Rollenbestückung entsprechend der Position und Aufgabe innerhalb des Vorhangsystems gestalten.
Anzahl und Position der Rollen planen
Wie viele Doppel- und Einzelrollen benötigt werden, hängt von der jeweiligen Konstruktion ab. Bei der Planung sollten insbesondere folgende Faktoren berücksichtigt werden:
- Größe und Länge des Vorhangs
- Gewicht der Plane oder des Textils
- Anzahl der Aufhängepunkte
- Position der Doppelrolle
- Länge der Schienenstrecke
- Gerader oder gebogener Schienenverlauf
- Häufigkeit der Bewegung
Verbindungsmuffen für längere Schienenstrecken
Bei längeren Anlagen können mehrere Profil-45-Schienen mit passenden Verbindungsmuffen miteinander verbunden werden. Die verschraubten Verbinder ermöglichen eine gezielte Ausrichtung der einzelnen Schienenstücke.
Ein möglichst bündiger Übergang unterstützt den gleichmäßigen Lauf der Doppelrolle von einem Schienenelement in das nächste. Gerade bei einer Ausführung mit zwei Rollen sollten störende Höhen- und Seitenversätze möglichst vermieden werden.
Rollenstopper Nr. 45 als Endanschlag
Am Ende einer offenen Schienenstrecke kann ein passender Rollenstopper Nr. 45 verwendet werden. Dieser begrenzt den Laufweg und kann verhindern, dass die Doppelrolle unbeabsichtigt aus dem Schienenende herausläuft.
Damit lässt sich gleichzeitig eine definierte Endposition für den Vorhang beziehungsweise die Schiebeplane festlegen.
Passende Nieten für die Montage auswählen
Da die Vorhangdoppelrolle zum Vernieten vorgesehen ist, sollte die Nietverbindung sorgfältig auf die jeweilige Anwendung abgestimmt werden. Entscheidend sind insbesondere die Materialstärke, der Aufbau der Plane und die Abmessungen der Befestigungsstelle.
Passende Befestigungselemente finden Sie im Bereich Nieten.
Teil eines modularen Profil-45-Systems
Die Vorhangdoppelrolle mit Schmalsteg zum Vernieten kann mit weiterem Zubehör für Vorhangschienen Profil 45 kombiniert werden. Dazu zählen beispielsweise:
- Vorhangschienen Profil Nr. 45
- 1-Loch Vorhangrollen
- 2-Loch Vorhangrollen
- Weitere Doppelrollen
- Verbindungsmuffen
- Rollenstopper Nr. 45
- Wand- und Deckenbefestigungen
- Passende Nieten
Belastbarkeit des Gesamtsystems berücksichtigen
Auch bei einer Doppelrolle kann die zulässige Belastung einer vollständigen Vorhanganlage nicht allein anhand der einzelnen Rolle beurteilt werden. Entscheidend ist das Zusammenspiel von Vorhangschiene, Doppelrolle, Nietverbindung, Vorhangmaterial, weiteren Rollen und der Befestigung der gesamten Schienenanlage.
Bei größeren oder belastungsrelevanten Konstruktionen sollte deshalb immer das vollständige System für den vorgesehenen Einsatz ausgelegt werden.
Montage und Funktionsprüfung
Nach der Vernietung sollte kontrolliert werden, ob die Doppelrolle korrekt ausgerichtet ist und beide Rollen frei innerhalb der Profil-45-Schiene laufen.
Bei längeren Schienenanlagen sollten insbesondere die Übergänge zwischen einzelnen Schienenabschnitten geprüft werden. Auch der Rollenstopper sollte so positioniert sein, dass die Doppelrolle am vorgesehenen Endpunkt sicher angehalten wird.
Vorhangdoppelrolle mit Schmalsteg für Profil 45
Die Vorhangdoppelrolle mit Schmalsteg zum Vernieten für Profil 45 ist eine spezielle Laufkomponente für entsprechend aufgebaute Schiebevorhang- und Planensysteme. Mit zwei Rollen, einem Rollendurchmesser von ca. 19 mm und einer Rollenbreite von ca. 21 mm bietet sie eine breitere Führung als eine einfache Einzelrolle.
Die Ausführung zum Vernieten ermöglicht eine feste Integration in geeignete Vorhang- und Planenkonstruktionen. In Kombination mit passenden Profil-45-Schienen, Einzelrollen, Verbindungsmuffen, Rollenstoppern und weiteren Systemkomponenten lässt sich ein individuell abgestimmtes Schiebevorhangsystem für Werkstatt, Lager, Gewerbe und Industrie aufbauen.
