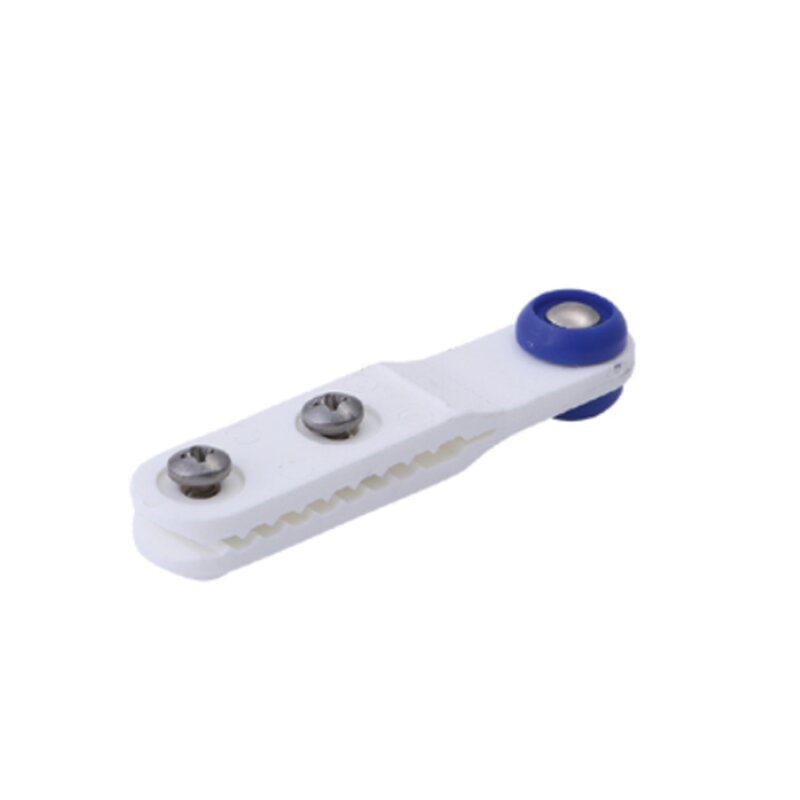

Rollenhalter mit Schraubkappen und NIROSTA-Schrauben für Profil Nr. 13
Der Rollenhalter mit Schraubkappen und NIROSTA-Schrauben für Profil Nr. 13 ist für die Befestigung passender Vorhangrollen an Schiebevorhängen, Planen und flexiblen Raumtrennsystemen vorgesehen. Die integrierte Rolle ist auf die Vorhangschiene Profil Nr. 13 abgestimmt und ermöglicht die bewegliche Führung des Vorhangs innerhalb des kompakten Schienenprofils.
Die Vorhangrolle besitzt einen Durchmesser von 16 mm und eine Breite von ca. 15 mm. Die Befestigung erfolgt über Schraubkappen und NIROSTA-Schrauben. Damit steht eine verschraubte Befestigungsvariante für entsprechend geeignete Vorhang- und Planenkonstruktionen zur Verfügung.
Durch die Kombination aus Rollenhalter, Schraubkappen und korrosionsbeständigen NIROSTA-Schrauben kann die Rolle gezielt an der vorgesehenen Position des Vorhangmaterials befestigt werden. Welche Materialstärken und Befestigungsabstände geeignet sind, sollte dabei auf die jeweilige Konstruktion abgestimmt werden.
Technische Daten des Rollenhalters für Profil 13
-
Produktart: Rollenhalter mit Vorhangrolle
-
Ausführung: mit Schraubkappen und NIROSTA-Schrauben
-
Rollendurchmesser: 16 mm
-
Rollenbreite: ca. 15 mm
-
Befestigung: verschraubte Verbindung
-
Schrauben: NIROSTA
-
Passend für: Vorhangschiene Profil Nr. 13
-
Schienenmaß Profil 13: H 19 mm / B 19 mm
-
Einsatzbereich: Schiebevorhänge, Planen und flexible Raumtrennungen
Passend für Vorhangschienen Profil Nr. 13
Der Rollenhalter ist für entsprechend aufgebaute Systeme mit Vorhangschiene Profil Nr. 13 vorgesehen. Die 16-mm-Rolle wird innerhalb des C-Profils geführt und stellt über den darunterliegenden Halter die Verbindung zur jeweiligen Vorhang- oder Planenbahn her.
Das Profil Nr. 13 besitzt eine Höhe von 19 mm und eine Breite von 19 mm. Die Rolle mit 16 mm Durchmesser und ca. 15 mm Breite ist auf dieses kompakte Schienenprofil abgestimmt.
16 mm Rollendurchmesser und ca. 15 mm Breite
Mit einem Rollendurchmesser von 16 mm und einer Breite von ca. 15 mm besitzt die Vorhangrolle kompakte Abmessungen für die Profil-13-Schiene.
Damit die Rolle gleichmäßig innerhalb der Schiene geführt werden kann, sollten insbesondere bei längeren Anlagen die Übergänge zwischen einzelnen Schienenstücken möglichst bündig ausgerichtet werden.
Verschraubte Befestigung statt Nietmontage
Diese Ausführung wird mit Schraubkappen und Schrauben montiert. Sie stellt damit eine Alternative zum Rollenhalter mit selbstlochenden Nieten dar.
Die verschraubte Bauweise kann insbesondere dann sinnvoll sein, wenn eine Schraubverbindung bevorzugt wird oder der Aufbau der Vorhangbahn für diese Montageart vorgesehen ist.
Welche Befestigungsvariante am besten geeignet ist, hängt unter anderem vom Vorhangmaterial, der Materialstärke und der Konstruktion des jeweiligen Aufhängepunkts ab.
NIROSTA-Schrauben für die Befestigung
Die Schrauben dieser Ausführung bestehen aus NIROSTA. Das Edelstahlmaterial ist korrosionsbeständig und eignet sich dadurch für entsprechend anspruchsvolle Montageumgebungen.
Die tatsächliche Eignung des vollständigen Vorhangsystems für eine bestimmte Umgebung hängt jedoch nicht allein von den Schrauben ab. Auch Rollenhalter, Schiene, weitere Befestigungselemente und Vorhangmaterial müssen für den vorgesehenen Einsatz geeignet sein.
Schraubkappen als Bestandteil der Befestigung
Die mitgelieferten Schraubkappen gehören zur vorgesehenen Befestigungslösung des Rollenhalters. Sie ergänzen die Schraubverbindung und decken die entsprechenden Schraubstellen ab.
Bei der Montage sollte darauf geachtet werden, dass Schrauben und Schraubkappen korrekt sitzen und der Rollenhalter ohne unnötige Verdrehung mit der Vorhangbahn verbunden ist.
Direkte Verbindung zwischen Vorhangrolle und Plane
Der Rollenhalter bildet die Verbindung zwischen der innerhalb der Schiene laufenden Vorhangrolle und dem darunter befestigten Vorhang beziehungsweise der Plane.
Während sich die 16-mm-Rolle innerhalb der Profil-13-Schiene bewegt, wird die Vorhangbahn über den Rollenhalter entlang des Schienensystems geführt.
Für Schiebevorhänge und Planensysteme
Der Rollenhalter mit Schraubkappen und NIROSTA-Schrauben kann für verschiedene entsprechend aufgebaute Vorhang- und Planensysteme verwendet werden. Mögliche Einsatzbereiche sind beispielsweise:
-
Schiebevorhänge: Für bewegliche textile Vorhangbahnen
-
Planenabtrennungen: Für geeignete PVC- und Planenkonstruktionen
-
Werkstätten: Für flexible Arbeitsplatz- und Bereichstrennungen
-
Lagerbereiche: Für verschiebbare Vorhangsysteme
-
Gewerbliche Räume: Für variable Raumtrennungen
-
Waschanlagen: Für entsprechend geeignete Vorhang- und Planenanwendungen
-
Messe- und Veranstaltungsbereiche: Für flexibel aufgebaute Schiebevorhänge
Für verschiedene Vorhang- und Planenmaterialien
Die Schraubbefestigung kann bei unterschiedlichen geeigneten Materialien eingesetzt werden. Entscheidend ist, dass Materialstärke, Befestigungsstelle und Schraubverbindung miteinander harmonieren.
Insbesondere bei PVC-Planen, technischen Geweben oder textilen Vorhängen sollte geprüft werden, ob das Material für die vorgesehene Befestigung geeignet ist und ob zusätzliche Verstärkungen an den Aufhängepunkten erforderlich sind.
Mehrere Rollenhalter entlang der Vorhangbahn
Bei größeren Schiebevorhängen werden üblicherweise mehrere Rollenhalter entlang der oberen Kante des Vorhangs oder der Plane eingesetzt. Dadurch wird die Bahn an mehreren Punkten innerhalb der Vorhangschiene geführt.
Die Anzahl und der Abstand der Rollenhalter hängen unter anderem von folgenden Faktoren ab:
- Länge und Breite des Vorhangs
- Gewicht des verwendeten Materials
- Anzahl der vorgesehenen Aufhängepunkte
- Länge der Schienenstrecke
- Art der Vorhang- oder Planenbahn
- Häufigkeit des Öffnens und Schließens
Eine möglichst gleichmäßige Verteilung der Aufhängepunkte kann dazu beitragen, die auftretenden Kräfte auf mehrere Rollen und Befestigungsstellen zu verteilen.
Alternative zum Rollenhalter mit selbstlochenden Nieten
Für Profil Nr. 13 steht neben dieser verschraubten Ausführung auch ein Rollenhalter mit selbstlochenden Nieten zur Verfügung.
Damit kann je nach Material und gewünschter Montageart zwischen einer Niet- und einer Schraubverbindung gewählt werden. Die Schraubvariante ist besonders interessant, wenn eine verschraubte Befestigung konstruktiv vorgesehen oder bevorzugt wird.
Mit weiteren Profil-13-Rollen kombinierbar
Innerhalb eines Profil-13-Systems können je nach Aufbau verschiedene Rollenvarianten eingesetzt werden. Neben diesem Rollenhalter stehen beispielsweise 1-Loch Vorhangrollen ohne Kugellager und eine Doppelrolle aus Kunststoff zur Verfügung.
Die konkrete Kombination sollte auf die unterschiedlichen Positionen und Aufgaben innerhalb des Vorhangsystems abgestimmt werden.
Verbindungsmuffen für längere Profil-13-Schienen
Bei längeren Schienensystemen können mehrere Vorhangschienen Profil Nr. 13 miteinander verbunden werden. Dafür stehen passende Verbindungsmuffen zur Verfügung.
Beim Profil Nr. 13 wird die entsprechende Verbindungsmuffe auf die Schienen aufgesteckt. Eine Verschraubung der Muffe mit den Schienen ist bei diesem Profil nicht vorgesehen.
Die Schienenstücke sollten möglichst bündig zueinander ausgerichtet werden, damit die 16-mm-Vorhangrolle den Übergang ohne unnötige Höhen- oder Seitenversätze passieren kann.
Rollenstopper Nr. 13 als Endanschlag
Am Ende einer offenen Profil-13-Schiene kann ein passender Rollenstopper Nr. 13 eingesetzt werden.
Dieser begrenzt den Laufweg der Vorhangrolle und kann verhindern, dass sie unbeabsichtigt aus dem Schienenende herausläuft. Gleichzeitig lässt sich damit eine definierte Endposition des Schiebevorhangs festlegen.
Mit Kreisbogen Profil 13 kombinierbar
Soll die Vorhangschiene um eine Ecke geführt werden, kann das Profil-13-System mit einem passenden Kreisbogen Profil 13 ergänzt werden.
Der entsprechende 90°-Kreisbogen besitzt einen Radius von 60 cm und eine gestreckte Länge von 2 m. Bei solchen Anlagen sollte geprüft werden, ob Rolle und Rollenhalter den gesamten vorgesehenen Schienenweg durchfahren können.
Besonders die Übergänge zwischen gerader Schiene und Kreisbogen sollten sauber ausgerichtet werden.
Wand- und Deckenmontage des Schienensystems
Die Vorhangschiene Profil Nr. 13 kann je nach Konstruktion mit passenden Befestigungsmuffen an Wand oder Decke montiert werden.
Für das Laufverhalten der 16-mm-Rolle ist eine möglichst gerade und sauber ausgerichtete Montage der Schienenstrecke wichtig. Die Befestigungsmittel müssen dabei zum jeweiligen Untergrund und zum Aufbau der gesamten Anlage passen.
Belastbarkeit des vollständigen Systems beachten
Die Belastbarkeit einer kompletten Vorhang- oder Planenkonstruktion lässt sich nicht allein anhand des Rollenhalters, der Vorhangrolle oder der NIROSTA-Schrauben bestimmen.
Entscheidend sind unter anderem:
- Vorhangschiene Profil Nr. 13
- Vorhangrolle und Rollenhalter
- Schrauben und Schraubkappen
- Vorhang- oder Planenmaterial
- Anzahl und Abstand der Aufhängepunkte
- Befestigung der Schienenanlage
- Montageuntergrund
Bei größeren oder belastungsrelevanten Anlagen sollte deshalb immer das vollständige Schienensystem für den vorgesehenen Einsatz ausgelegt werden.
Teil eines modularen Profil-13-Schienensystems
Der Rollenhalter mit Schrauben für Profil Nr. 13 lässt sich mit weiteren passenden Komponenten aus dem Bereich Laufschienen-Systeme kombinieren.
- Vorhangschiene Profil Nr. 13
- 1-Loch Vorhangrollen ohne Kugellager
- Kunststoff-Doppelrolle Profil 13
- Rollenhalter mit selbstlochenden Nieten
- Verbindungsmuffen Profil Nr. 13
- Rollenstopper Nr. 13
- Kreisbogen Profil 13
- Passende Wand- und Deckenbefestigungen
Montage und Funktionsprüfung
Nach der Montage sollte kontrolliert werden, ob die Schraubverbindungen und Schraubkappen korrekt sitzen und der Rollenhalter sauber an der Vorhangbahn befestigt ist.
Anschließend sollte geprüft werden, ob die 16 mm große und ca. 15 mm breite Rolle frei innerhalb der Profil-13-Schiene läuft. Bei längeren Anlagen sollten insbesondere Verbindungsmuffen und Schienenübergänge kontrolliert werden.
Auch vorhandene Kreisbögen und Rollenstopper sollten in die Funktionsprüfung einbezogen werden. Der Vorhang sollte sich über den vorgesehenen Schienenverlauf bewegen lassen und am Endanschlag wie geplant stoppen.
Rollenhalter mit Schraubkappen und NIROSTA-Schrauben für Profil 13 online kaufen
Der Rollenhalter mit Schraubkappen und NIROSTA-Schrauben für Vorhangschiene Profil Nr. 13 bietet eine verschraubte Befestigungslösung für entsprechend aufgebaute Schiebevorhang-, Planen- und Raumtrennsysteme.
Die integrierte Vorhangrolle besitzt einen Durchmesser von 16 mm und eine Breite von ca. 15 mm. Zusammen mit den Schraubkappen und den korrosionsbeständigen NIROSTA-Schrauben lässt sich der Rollenhalter in geeignete Vorhang- und Planenkonstruktionen integrieren.
In Kombination mit der passenden Profil-13-Schiene, Verbindungsmuffen, Rollenstoppern, Kreisbögen und weiteren Systemkomponenten kann ein modular aufgebautes Vorhangschienensystem für unterschiedliche Anwendungen zusammengestellt werden.
